Электроды стеклянные ЭС-1
| Номер в ГРСИ РФ: | РБ 03 09 5043 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Измерительная техника", г. Москва |
Электроды стеклянные ЭС-1 (далее - электроды) предназначены для измерений активности ионов водорода (pH) водных растворов и взвесей в широком диапазоне температур.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5043 20 |
| Наименование | Электроды стеклянные ЭС-1 |
| Год регистрации | 2020 |
| Номер сертификата | 13694 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-08-27 |
| Получатель сертификата | ООО "Измерительная техника", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Измерительная техника"
Адрес: ул. Сторожевая, 31, 111020, г. Москва
Контакты: (095)232-49-74, 232-42-14, izmteh@izmteh.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Р 50.2.035-2004. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма-ТТ)(НТК № 13-12) (НТК № 08-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 5043 20 [2013-03-29]
rb-03-09-5043-20_2013-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5043 20 [2021-01-05]
rb-03-09-5043-20_2021-01-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5043 20 [2016-02-25]
rb-03-09-5043-20_2016-02-25.pdf
|
Скачать |
Описание типа
Назначение
Электроды стеклянные ЭС-1 (далее - электроды) предназначены для измерений активности ионов водорода (pH) водных растворов и взвесей в широком диапазоне температур.

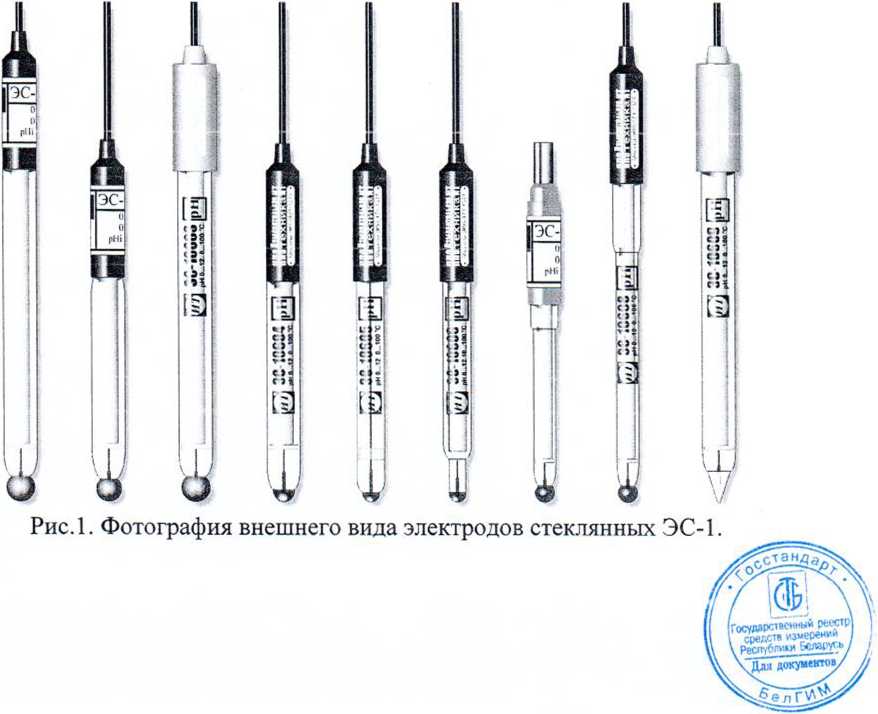

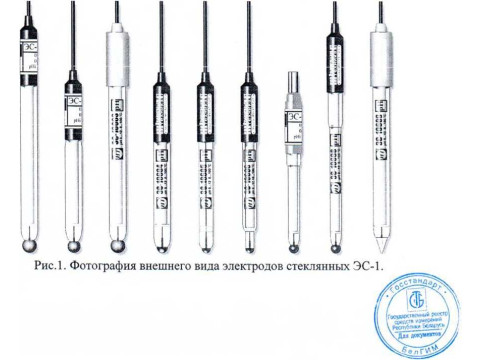

Описание
Каждый электрод выполнен в виде стеклянной трубки, с одной стороны которой припаяна мембрана или вклеен капилляр из специального электродного стекла, селективного к ионам водорода. Внутренняя полость электрода заполнена буферным раствором, в который погружен хлорсеребряный электрод.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
При контакте рабочей мембраны с анализируемым раствором между ними происходит обмен ионами водорода, что приводит к соответствующему изменению потенциала стеклянного электрода.
Измерение активности ионов водорода (pH) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно электрода сравнения (вспомогательного) с помощью pH-метра или иономера.
Электроды выпускаются в четырех модификациях ЭС-IOIYZ, 3C-103YZ, 3C-106YZ и 3C-108YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭС-101YZ и 3C-108YZ выпускаются в 1-ом, 3C-103YZ - в 7-ми, 3C-106YZ - в 11-ти конструктивных исполнениях.
Электрод является невосстанавливаемым однофункциональным изделием.
Технические характеристики
Предельные значения линейного диапазона водородной характеристики электродов, диапазон температуры анализируемой среды и электрическое сопротивление электродов соответствуют значениям, приведенным в таблице 1.
Примечание. Верхнее предельное значение pH линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм3.
Таблица 1
|
Модификация, конструктивное исполнение |
Предельные значения pH линейного диапазона водородной характеристики (при температуре, °C) |
Температура анализируемой среды, °C |
Сопротивление МОм (при температуре, °C) |
|
ЭС-10102 |
от 1 до 13 (25) |
от 25 до 100 |
от 250 до 1000 (25) |
|
ЭС-10301, ЭС-10302, ЭС-10303 |
от 0 до 14 (20) |
от 20 до 100 |
от 400 до 800 (20) |
|
ЭС-10304, ЭС-10305 |
от 0 до 14 (25) |
от 25 до 100 |
от 450 до 1000 (25) |
|
ЭС-10307, ЭС-10308 |
от 0 до 14 (20) |
от 20 до 100 |
от 450 до 1000 (20) |
|
ЭС-10601, ЭС-10602, ЭС-10603 |
от 0 до 12 (20) |
от 0 до 100 |
от 10 до 80 (20) |
|
ЭС-10609 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10604 |
от 10 до 100 |
от 50 до 450 (20) | |
|
ЭС-10605, ЭС-10606 |
от 10 до 100 |
от 100 до 500 (20) | |
|
ЭС-10607, ЭС-10608 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10610 |
от 0 до 12 (20) |
от 10 до 50 |
от 30 до 150(20) |
|
ЭС-10611 |
от 0 до 12 (20) |
от 10 до 50 |
от 50 до 250 (20) |
|
ЭС-10802 |
от 0 до 11 (70) |
от 70 до 120 |
от 10 до 150 (70) |
Электроды выпускаются с координатами изопотенциальной точки, приведенными в таблице 2.
Потенциал электродов Е в растворе 0,05 М тетраоксалата калия (для ЭС-106И в 0,1 М растворе соляной кислоты) относительно электрода сравнения хлорсеребряного насыщенного по ГОСТ 17792-72, температура, при которой выполняются измерения потенциала должны соответствовать значениям, указанным в таблице 2.
Таблица 2
|
Модификация, конструктивное исполнение |
Шифр изопотенциальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, °C |
Потенциал электрода Е, мВ | ||
|
рНи |
Еи, мВ | |||||
|
ЭС-10102 |
/4 |
4,25±0,30 |
- (25±30) |
25 |
127±12 | |
|
П |
7,00±0,30 |
- (25±30) |
25 |
289±12 | ||
|
/10 |
10,00±0,30 |
- (25±30) |
25 |
466±12 | ||
|
ЭС-10301, ЭС-10303, ЭС-10308 |
/4 |
4,25±0,30 |
- (25±30) |
20 |
124±12 | |
|
П |
7,00±0,30 |
- (25±30) |
20 |
284±12 | ||
|
ЭС-10302 |
/4 |
4,25±0,30 |
- (25±30) |
20 |
124±12 | |
|
/7 |
7,00±0,30 |
- (25±30) |
20 |
284±12 | ||
|
/10 |
10,00±0,30 |
- (25±30) |
20 |
458±12 | ||
|
ЭС-10304, ЭС-10305 |
/4 |
4,25±0,30 |
- (25±30) |
25 |
127+12 | |
|
/7 |
7,00±0,30 |
- (25±30) |
^\289±12 | |||
|
/10 |
10,00+0,30 |
- (25±30) |
25 // / |
466±12 | ||
^ударствевный neecrnl ^публии Беларусь / Документов/
|
Модификация, конструктивное исполнение |
Шифр изопотен-циальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, °C |
Потенциал электрода Е, мВ | |
|
рНи |
Еи, мВ | ||||
|
ЭС-10307 |
/4 |
4,25+0,30 |
- (25±30) |
20 |
124±12 |
|
ЭС-10601, ЭС-10603, ЭС-10608, ЭС-10609 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
- (25±30) |
20 |
284±12 | |
|
ЭС-10602, ЭС-10604, ЭС-10605, ЭС-10606 |
/4 |
4,25±0,30 |
- (25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
- (25±ЗО) |
20 |
284±12 | |
|
/10 |
10,00±0,30 |
- (25±30) |
20 |
458±12 | |
|
ЭС-10607 |
/4 |
4,25±0,30 |
- (25±30) |
20 |
124±12 |
|
ЭС-10610 |
/7 |
7,00±0,30 |
- (25±30) |
20 |
284±12 |
|
ЭС-10611 |
- |
- |
20 |
-233±15 | |
|
ЭС-10802 |
/4 |
4,25±0,30 |
- (25±30) |
70 |
146±12 |
|
/7 |
7,00±0,30 |
- (25±30) |
70 |
333±12 | |
|
/10 |
10,00±0,30 |
- (25±ЗО) |
70 |
541±12 | |
Крутизна водородной характеристики электрода St в линейной части кривой при выпуске из производства должна быть по абсолютной величине не менее значений, приведенных в таблице 3.
Таблица 3
|
Модификация, конст-руктивное исполнение |
Крутизна водородной характеристики электрода St (мВ/pH) при температуре (°C) | |||||
|
10 |
20 |
25 |
50 |
70 |
95 | |
|
ЭС-10102 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308 |
- |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10304, ЭС-10305 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10601...ЭС-10609 |
55,0 |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10610, ЭС-10611 |
55,0 |
57,0 |
- |
62,5 |
- |
- |
|
ЭС-10802 |
- |
- |
- |
- |
66,5 |
71,0 |
Отклонение водородной характеристики от линейности в диапазонах значе
ний pH (указанных в таблице 1), pH, не превышает:
- при температуре раствора 20 °C:
ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308, ЭС-10601... 10611 ± 0,1
- при температуре раствора 25 °C:
ЭС-10102, ЭС-10304, ЭС-10305
- при температуре раствора 70 °C:
ЭС-10802
Габаритные размеры, мм, не более:
диаметр
от 8 до 12
длина
Масса (с кабелем), г, не более
Вероятность безотказной работы за 1000 часов, не менее
Условия эксплуатации:
- температура окружающего воздуха, °C
от 10 до 35 до 80 при 25 °C от 84 до 106,7 от 630 до 800.
- относительная влажность воздуха, %
- атмосферное давление, кПа
мм рт.ст.
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом или специальным штампом.
Комплектность
Комплектность электродов стеклянных ЭС-1 приведена в таблице 4. Таблица 4
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электрод |
ЭС-1 |
1 шт. |
Модификация и конструктивное исполнение по заказу |
|
Паспорт |
ГРБА.418422.012-01...09ПС ГРБА.418422.013-01.. .04ПС ГРБА.418422.014-01.. .04ПС ГРБА.418422.030ПС ГРБА.418422.031 ПС |
1 экз. | |
|
Методика поверки |
ГРБА.418422.004МП |
1 экз. |
По заказу |
|
Упаковка |
1 шт. |
Индивидуальная или на партию до 20 шт. |
Поверка
осуществляется по документу Р 50.2.035-2004 «ГСП. Электроды стеклянные, в том числе комбинированные, для определения активности ионов водорода (pH) в водных растворах. Методика поверки».
Средства поверки:
- pH-метр - рабочий эталон pH 1-го разряда, ГОСТ 8.120-99;
- электрод сравнения хлорсеребряный насыщенный эталонный (образцовый) 2-го разряда, погрешность - не более ±2,5 мВ, ГОСТ 17792-72;
- тераомметр измерительным напряжением 100 В и пределом измерений сопротивления до 1014 Ом, погрешность - не более 6 %;
- термостат жидкостной, диапазон температуры от 0 до 100 °C, погрешность ± 0,2 °C;
- термометры лабораторные ТЛ-4, ТУ 25-2021.003-88;
- вода дистиллированная, ГОСТ 6709-72.
Сведения о методах измерений
изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. О&щи§технические условия.
ГОСТ 16287-77 Электроды стеклянные промышленные для определений активиста ионов водорода ГСП. Технические условия. Il l^*^***, ।
Vz
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH.
ТУ 4215-012-89650280-2009 Электроды стеклянные ЭС-1. Технические условия.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
