Электроды стеклянные комбинированные ЭСК-1

Назначение

Электроды стеклянные комбинированные ЭСК-1 (далее - электроды) предназначены для измерений pH водных растворов и взвесей в широком диапазоне температур.

Описание

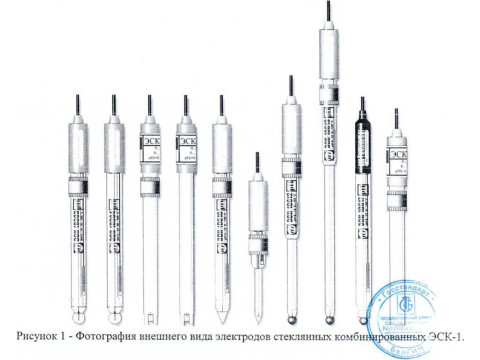

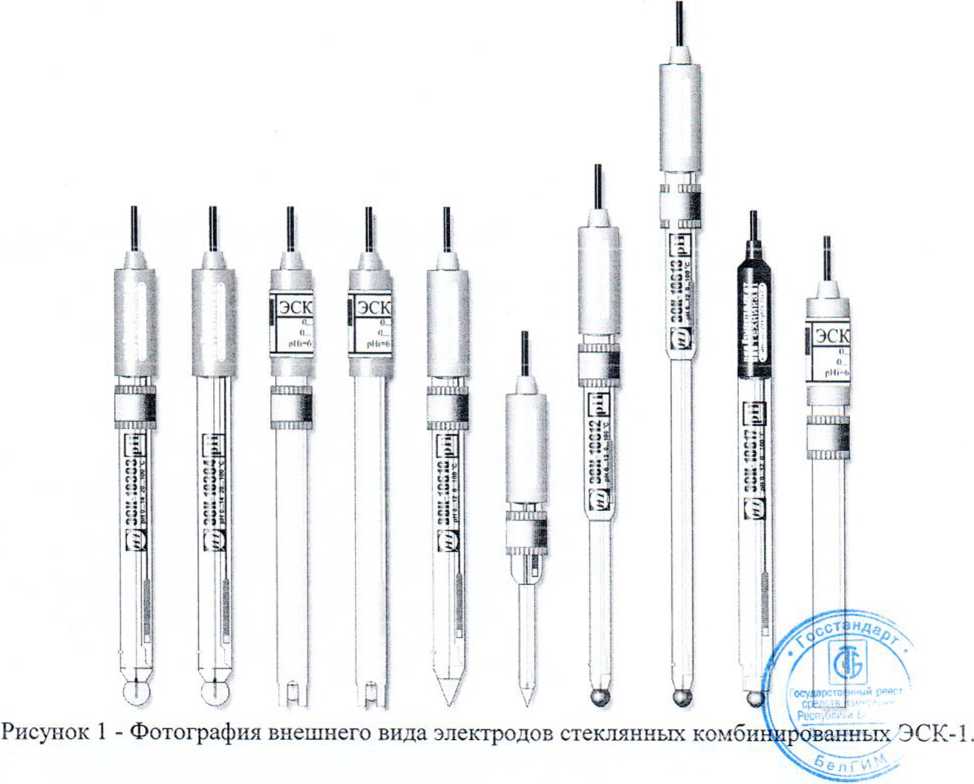

Электроды представляют собой конструкцию, объединяющую в одном корпусе измерительный стеклянный электрод и встроенный электрод сравнения. Измерительный электрод представляет собой электрохимический преобразователь активности ионов водорода в электрический потенциал, а электрод сравнения служит для создания опорного потенциала при проведении потенциометрических измерений.

На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.

Измерение активности ионов водорода (pH) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно собственного электрода сравнения.

Электроды выпускаются в двух модификациях ЭСК-103YZ и ЭСК-106YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификация ЭСК-103YZ выпускается в 14-ти конструктивных исполнениях, модификация ЭСК-106YZ в 18-ти конструктивных исполнениях.

Электрод является невосстанавливаемым однофункциональным изделием.

Технические характеристики

Предельные значения линейного диапазона водородной характеристики электродов при температуре 20 °C (при 25 °C для ЭСК-10314), диапазон температуры анализируемой среды и электрическое сопротивление измерительного электрода соответствует значениям, приведенным в таблице 1.

Примечание. Верхнее предельное значение pH линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм3.

Таблица 1

«^дарственный реест] средств измерений Республики Беларусь \ Для документов/

Потенциал измерительного электрода Е при температуре 20 °C (при 25 °C для ЭСК-10314) в буферном растворе с pH 1,64 относительно встроенного электрода сравнения соответствует значению, приведенному в таблице 2. Отклонение от значений, указанных в таблице 2 не превышает ± 12 мВ.

Потенциал встроенного электрода сравнения Еср при температуре 20 °C в растворе калия хлорида (концентрат 3 моль/дм3) относительно электрода сравнения хлорсеребряного насыщенного равен (10 ± 5) мВ.

Значения координат изопотенциальной точки (рНи, Е„) соответствуют указанным в таблице 2. Допустимые отклонения от значений рН„ не должно превышать ± 0,3 pH, от значений Ен -±30 мВ.

Таблица 2

* Относительно встроенного электрода сравнения. ** Кроме ЭСК-10314

Нестабильность потенциала встроенного электрода сравнения за 8 часов работы, мВ, не превышает

±0,5

от 2 до 20 от 0,1 до 3,0

Электрическое сопротивление встроенного электрода сравнения, кОм Скорость истечения электролита через электролитический ключ при температуре 20 °C, см3/сут (кроме ЭСК-10304, ЭСК-10308, ЭСК-10317, ЭСК-10604, ЭСК-10608, ЭСК-10616, ЭСК-10617)

Крутизна водородной характеристики электрода (St) в линейной части водородной характеристики по абсолютной величине не менее, мВ/pH, приведена в таблице 3.

Таблица 3

Отклонение водородной характеристики от линейности в диапазоне значений pH, pH, не превышает: при температуре раствора 20 °C:

ЭСК-10301 -ЭСК-10313,

ЭСК-10601 - ЭСК-10619

при температуре раствора 25 °C:

ЭСК-10314

Электрическое сопротивление изоляции электродов при 20 °C и относительной влажности не более 80 %, Ом, не менее

Габаритные размеры, мм, не более: диаметр

длина

Масса (с кабелем), г, не более

Вероятность безотказной работы за 1 000 часов, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа

мм рт.ст.

±0,2

1012

от 6 до 12

(диаметр резервуара встроенного электрода сравнения - от 12 до 26) от 130 до 245

120

0,95

от 10 до 35 до 80 при 25 °C от 84 до 106,7 от 630 до 800.

Знак утверждения типа

наносят на титульный лист эксплуатационных документов типографским способом или специальным штампом.

Комплектность

Комплектность электродов стеклянных комбинированных ЭСК-1 приведена в таблице 4. Таблица 4

Поверка                                                   //   /(Ф/Ч

осуществляется по документу ГРБА.418422.004МП "Электроды стеклянные комбинированные

ЭСК-1. Методика поверки", согласованному ГЦИ СИ ФГУ "Менделеевский ЦСМ" (Центральное отделение) 27 февраля 2008 г.                                     У

Средства поверки:

- иономер "Экотест-120";

- тераомметр Е6/13А;

- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01;

- термостат ЛАБ-ТЖ-ТС-01/12;

- рабочие эталоны 2-го разряда, приготовленные из стандарт-титров 2-го разряда;

- вода дистиллированная, ГОСТ 6709-72.

Сведения о методах измерений

изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH.

ТУ 4215-004-35918409-2008 Электроды стеклянные комбинированные ЭСК-1. Технические условия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
