Измерители комбинированные М420

Назначение

Измерители комбинированные М420 (далее - измерители) предназначены для измерения активности ионов (pH), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и концентрации растворенного кислорода в водных растворах с одновременным измерением температуры.

Область применения - охрана окружающей среды, очистка сточных вод, фармацевтическая, пищевая, химическая, металлургическая промышленность и другие области хозяйственной деятельности.

Описание

Конструктивно измерители состоят из измерительного первичного преобразователя -датчика для соответствующего вида измерений серии InPro и вторичного преобразователя.

Вторичный преобразователь, в зависимости от вида измерений, выпускают с четырьмя модификациями программного обеспечения и внутренних модулей: для измерения активности ионов (pH) и окислительно-восстановительного потенциала (ОВП), для измерения удельной электрической проводимости (УЭП) кондуктивными и индуктивными первичными преобразователями, для измерения концентрации растворенного кислорода. Вторичный преобразователь позволяет подключение как стандартных аналоговых, так цифровых ISM датчиков.

Первичные преобразователи монтируют в корпуса серий: InFit, InTrac, InDip, InFlow. Первичные преобразователи оснащены встроенным датчиком температуры.

Принцип действия при измерении pH основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов), электродная система которых реализована на основе комбинированных и некомбинированных электродов с жидким, гелевым или полимерным электролитом системы сравнения. К вторичному преобразователю могут быть подключены стеклянные и полупроводниковые (ISFET) электроды, с аналоговым или цифровым выходным сигналом.

Принцип действия при измерении УЭП основан на способности растворов различных химических соединений проводить электрический ток. Электрическая пповолимпгтьраствопа прямо пропорционально концентрации в нем ионов. При кондуктивном способе первичного преобразователя поступает информация о сопротивлении измеряем^и/ср^эд (ZVq электродный датчик: серия 1пРго70хх) или о падении напряжения в измеряемо электродный датчик: серия InPro 71хх). При индуктивном способе измерения первичный преобразователь (серия InPro 72хх) состоит из двух электромагнитных катушек. При подаче тока на первую катушку в ней генерируется магнитное поле, во второй катушке наводится ЭДС, величина которой зависит от электрической проводимости измеряемой среды.

Измерение концентрации растворенного кислорода основано на измерении силы тока, протекающего в электрохимической ячейке первичного преобразователя (серия ХпРгобххх).

Вторичные преобразователи выполнены в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой.

Программное обеспечение микропроцессорного блока позволяет управлять работой измерителя, включая коррекцию его настроек, индикацию значений измерений в различных единицах измерения, диагностику состояния вторичного и первичного преобразователей.

Предусмотрена возможность входного сигнала как от преобразователя температуры, встроенного в первичный преобразователь, так и от отдельного температурного датчика. Осуществляется температурная компенсация результатов измерений pH, приведение результатов измерений УЭП к базовой температуре, коррекция по относительной влажности воздуха, температурная и барометрическая коррекция результатов измерений содержания растворенного кислорода.

Измерители выпускают в обычном и взрывозащищенном исполнении. В зависимости от исполнения измеритель имеет следующие маркировки:

- М420Н (HART протокол);

- М4202ХН (HART протокол, взрывозащищенное исполнение);

- M4202XH2OUT (HART протокол, взрывозащищенное исполнение, дополнительные аналоговые выходы).

Информация с вторичного преобразователя передается в виде аналогового и цифрового сигналов.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

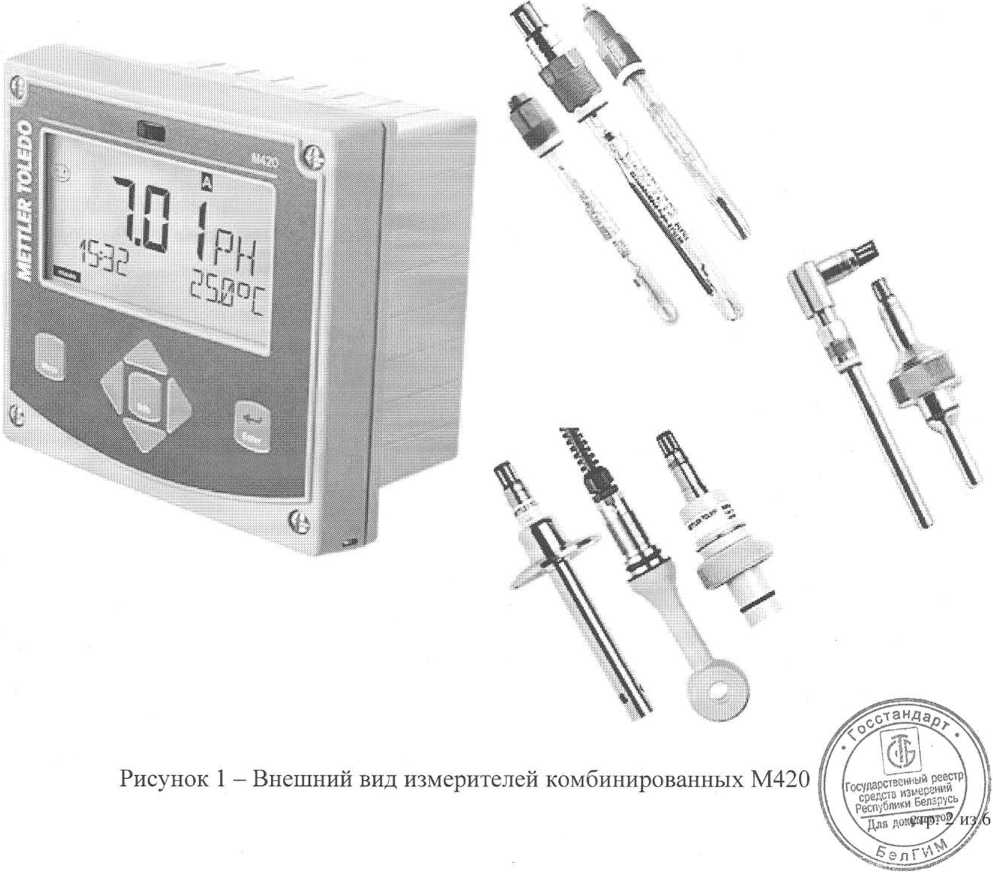

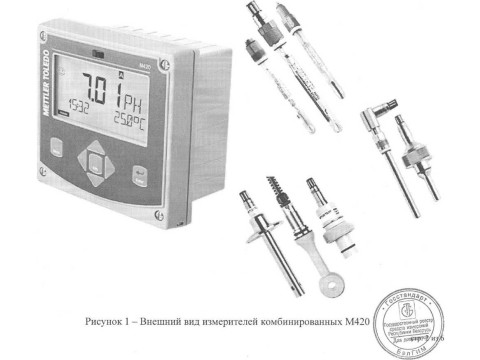

Внешний вид измерителей комбинированных М420 представлен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерителей представлены в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы и на корпус вторичного преобразователя в виде клеевой этикетки.

Комплектность

В комплект поставки входит:

- измеритель комбинированный М420                                         1 шт.;

- датчик (InPro2xxx, InPro3xxx, InPro4xxx, DXK, DPA/DPAS, 1пРго60хх,

InPro70xx, 1пРго71хх, 1пРго72хх)

- компакт диск с документацией                                                 1 шт.;

- брошюра «Указания мер безопасности»                                        1 шт.;

- краткое руководство по эксплуатации                                           1 шт.;

- заводское свидетельство о поверке                                               1 шт.;

- монтажный комплект                                                      1 шт.;

- методика поверки МРБ МП.2195-2011                                           1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Mettler-Toledo (Albstadt) GmbH», Германия;

ГОСТ 27987-1988 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;

МРБ МП.2195-2011 «Измерители комбинированные М300, М400, М420. Методика поверки».

Заключение

Измерители комбинированные М420 соответствуют технической документации фирмы «Mettler-Toledo (Albstadt) GmbH» (Германия), ГОСТ 27987-1988 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия».

Межповерочный интервал - не более 12 месяцев (для измерителей, применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
