Кондуктометры лабораторные КЛ-С-1

Назначение

Кондуктометр лабораторный КЛ-С-1 (далее кондуктометр) предназначен для измерений значений удельной электрической проводимости водных и неводных растворов солей, кислот и других жидкостей.

Описание

В приборе используется контактный кондуктометрический метод измерения удельной электрической проводимости (УЭП) анализируемой жидкости.

Конструктивно кондуктометр состоит из измерительного блока и набора первичных преобразователей УЭП (контактной ячейкой проточно-погружного или наливного исполнения), первичного преобразователя температуры и измерительного блока, Система тер-мокомпенсапии обеспечивает приведение значения УЭП к заданной темперагуре. По умолчанию температура приведения устанавливается равной 25 °C. В качестве первичного преобразователя температуры используется термистор. Температурная коррекция измерения УЭП осуществляется автоматическим введением в память измерительного блока кондуктометра значений кондуктивных постоянных первичных преобразователей УЭП и коэффициентов зависимости УЭП исследуемой жидкости от температуры. В памяти измерительного блока кондуктометра хранится и используется по вызову до 10 значений кондуктивных постоянных первичных преобразователей УЭП и температурных коэффициентов.

В комплект прибора может входить от одного до четырех первичных преобразователей УЭП анализируемой жидкости. Выбор необходимого набора первичных преобразователей определяется Заказчиком, в зависимости от требуемого диапазона измерения (см. таблицу 1).

Таблица 1.

Программное обеспечение

Программное обеспечение кондуктометра запускается в автоматическом режиме после включения. Кондуктометр имеет встроенное программное обеспечение «Сопс1», версия 3.1», специально разработанное для решения задач температурной компенсации при измерении УЭП, а также сохранения в базе данных значений кондуктивных постоянных первичных преобразователей и измеренных параметров. Структура программного обеспечения представляет собой структуру меню со следующими разделами:

- самотестирование;

- ввод данных первичного преобразователя;

- архив (внутренний архив, статистика);

- передача информации на внешнюю печать.

Уровень защиты программного обеспечения С от непреднамеренных и преднамеренных изменений по МИ 3286-2010. Доступ к функции изменения настроечных парамет-

лист № 2 всею л иегов 4 ров защищен паролем. Идентификационные данные программного обеспечения приведены в Таблице 2.

Таблица 2

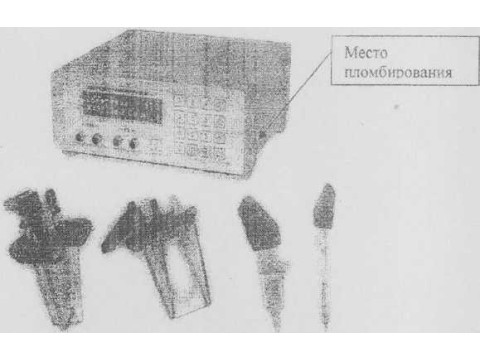

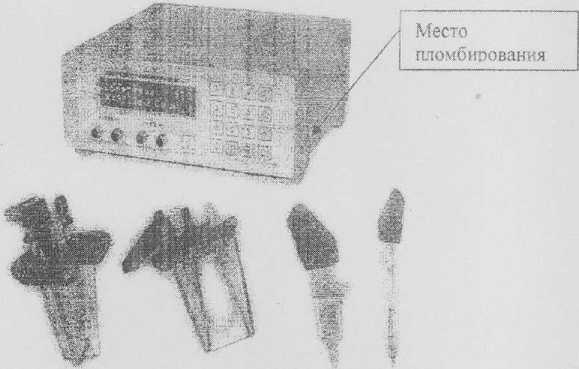

Рис.1. Кондуктометр лабораторный KJI-C-1. Общий вид.

Технические характеристики

1) Диапазон измерений удельной электрической проводимости: от 1 -10'4до 100 См/м;

2) Диапазон измерений температуры: о г 0 до 100 ”С:

3) Пределы допускаемой основной относительной погрешности кондуктометра при измерении УЭП: ± 0,25 %.

4) Пределы абсолютной погрешности кондуктометра при измерении температуры.- ± 0,2 °C;

5) Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °C: ±0,5 предела допускаемой погрешности в режиме измерения УЭП;

6) Питание кондуктометра: от сети переменного тока (220 ±22) В, (50 ±1) Гц;

7) Потребляемая мощность, В А: 10.

8) Время установления показаний не превышает, мин: 3:

9) Масса и габаритные размеры измерительного блока и первичных преобразователей приведены в таблице 3

Таблица 3

И)) Средний срок службы не менее: 8 лет

11) Условия эксплуатации приборов:

- диапазон температуры окружающего воздуха от 10 до 35 °C;

- диапазон относительной влажности воздуха от 30 до 80 %;

- диапазон атмосферного давления от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и методом сеткографии на лицевую панель прибора.

Комплектность

Измерительный блок                  - 1шт.;

Первичный преобразователь УЭП       - 14-4 шт,;

Первичный преобразователь температуры - 1шт.:

Руководство по эксплуатации           - 1 шт.

Поверка

осуществляется по ГОСТ 8,292-84 «Кондуктометры жидкости лабораторные. Методика поверки»

Основные средства поверки:

Установка К1ГУ-Ь0,06Э, ТУ 4215-004-2004, диапазон измерений от1мкСм/м до 100 См/м, ос

новная погрешность ± 0,1 % в диапазоне от 0.1 мСм/м до 150 См/м.

Сведения о методах измерений

Методика изложена в руководстве по эксплуатации СПП 436952.003.01 РЭ, раздел 8.

лист № 4 всего листов 4

Нормативные документы

1 , ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие

'технические условия»

2 . ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»

3 .Технические условия ТУ 4215-003-14725095-08

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
