Анализаторы жидкости кондуктометрические АЖК-31

Назначение

Анализаторы жидкости кондуктометрические АЖК-31 (далее.’, - Aj/анализаторы), предназначенные для измерения удельной электрической проводимое!»4" ’(далее - УЭП) анализируемой жидкости (растворы кислот, щелочей, солей) и автоматического приведения результатов измерения к заданной температуре.

Описание

Принцип действия анализаторов основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам контактного датчика электрической проводимости.

Анализатор состоит из первичного преобразователя с датчиком УЭП проточного или погружного типа и измерительного прибора.

Анализаторы имеют шесть модификаций АЖК-3101, АЖК-3101М, АЖК-3102, АЖК-3122, АЖК-3110, АЖК-3130, которые различаются между собой:

а) в комбинации конструктивного состава: первичного преобразователя, измерительного преобразователя и измерительного прибора;

б) в наличии индикации измеряемой физической величины: УЭП, концентрации растворенных веществ, температуры анализируемой жидкости;

в) в наличии программной перенастройки диапазонов измерения.

Модификации анализатора имеют свои варианты исполнения, и они отличаются по диапазонам измерений, по наличию или отсутствию выходных цифровых интерфейсных сигналов.

Анализаторы всех модификаций, кроме АЖК-3101 и АЖК-3102, могут иметь исполнение, предназначенное для работы в расширенном диапазоне температуры анализируемой среды. В этом случае в обозначении модели содержится «ВТ».

Анализаторы АЖМ-3101М, предназначенные для использования на атомных электростанциях, в обозначении модификации содержат «АС».

Анализаторы всех модификаций, кроме АЖК-3122, по заказу потребителя позволяют представлять результаты измерения в единицах УЭП или в единицах концентрации растворенных веществ. В этом случае анализатор выпускается с индексом «К».

Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 - 6. Схемы пломбировки от несанкционированного доступа представлены на рисунке 7.

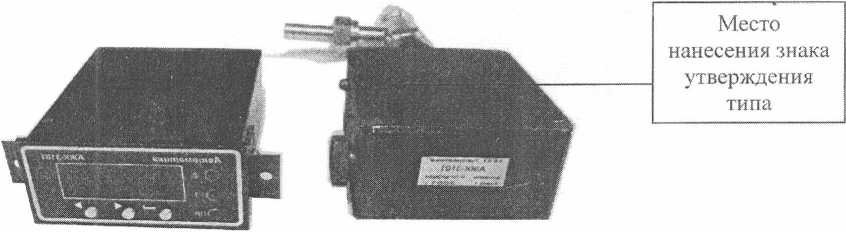

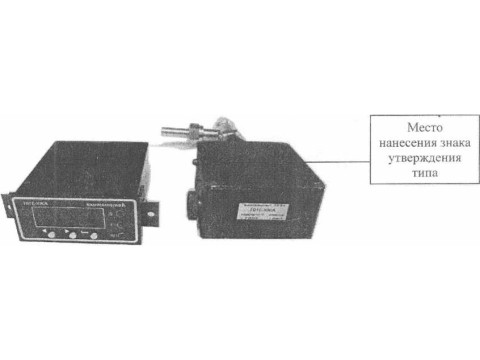

Рисунок 1 - Анализатор АЖК-3101

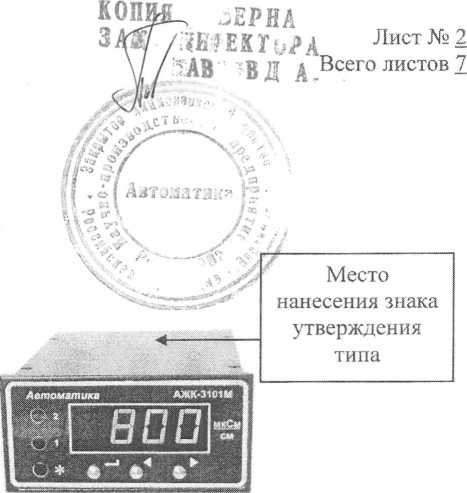

Рисунок 2 - Анализатор АЖК-3101М

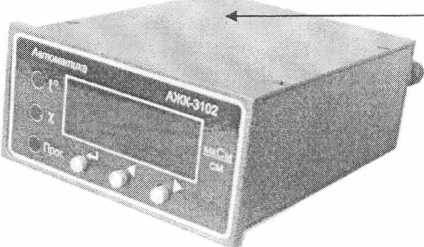

Рисунок 3 - Анализатор АЖК-3102

Место

нанесения знака утверждения типа

Рисунок 4 - Анализатор АЖК-3122

ЗЕРНА

X/ . ЖEKTv?A    Лист № 3// ’ТАВ 'ПВ Д А Всего листов 7

?ч

tT “•-•I

'Чал

\ Место 'нанесения знака 7 утверждения // типа

Рисунок 5 - Анализатор АЖК-3110

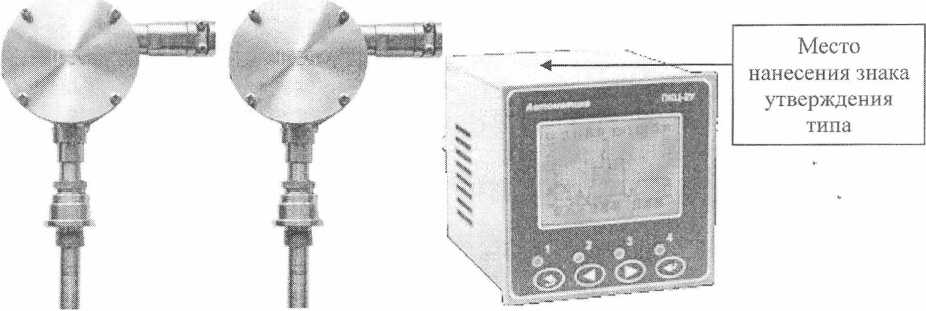

Рисунок 6 - Анализатор АЖК-3130

Место

нанесения знака утверждения типа

Рисунок 7 - схема пломбировки анализаторов от несанкционированного доступа (1 - АЖК-3110,3130; 2 - АЖК-3101,3101М, 3102; 3 - АЖК-3122)

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО) «АЖК», разработанное изготовителем специально для решения задач измерения электропроводности жидкости. ПО осуществляются функции сбора, обработки, представления, хранения и передачи информации.

ПО идентифицируется при запуске прибора после нажатия кнопки «Сеть» путем вывода на экран версии программного обеспечения.

Идентификационные данные ПО анализаторов приведены в таблице 1. Таблица 1

Уровень защиты ПО анализаторов жидкости кондуктометрических АЖК-31 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» (по Р 50.2.077-2014).

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений УЭП:

(0 - 100) См/м            (0 - 1000) мСм/см

Диапазоны измерения УЭП анализаторов в зависимости от варианта исполнения:

АЖК-3101.0             (0-0,0001) См/м         (0-1) мкСм/см;

АЖК-3101.1             (0-0,001) См/м          (0-10) мкСм/см;

КОПИ ФРНА ЗА^ЖЕКЬ?А

АЖК-3101.2

АЖК-3101.3

АЖК-3101.4

АЖК-3101.5

АЖК-3101.6

АЖК-3101М.1

АЖК-3101М.2

АЖК-3102.1

АЖК-3102.2

АЖК-3102.3

АЖК-3102.4

АЖК-3122

(О-0,01) См/м (О-0,1) См/м (0-1) См/м (0-10) См/м (О - 100) См/м

100) мкСм/см;

., (О <'4О) мСм/см-г » \(0

(К; 1000) мф

(0-1), (0 -10), (0 - 100), (0 - ioWm

см;

(О - 1), (0 - 10), (0 - 100), (0 - 1000) мСм/см.

(0-10) мкСм/см;

(О - 100) мкСм/см;

(О - 1000) мкСм/см;

(О - 100) мСм/см.

с первичными преобразователями АЖК-3101 М.1

(О - 1), (0 - 10), (0 - 100), (0 - 1000) мкСм/см;

с первичными преобразователями АЖК-3101 М.2

(О - 1), (0 - 10), (0 - 100), (0 - 1000) мСм/см.

АЖК-3110.1                (0 - 1), (0 - 10), (0 - 100), (0 - 1 000) мкСм/см;

АЖК-3110.2               (0 - 1), (0 - 10), (0 - 100), (0 - 1000) мСм/см.

АЖК-3130                 (0 - 1). (О - 10), (0 - 100), (0 - 1 000) мСм/см.

Диапазоны измерений температуры анализаторов, кроме АЖК-3101, в зависимости от варианта исполнения, °C:

обычное исполнение            от 5 до 95;

исполнение «АС»              от 5 до 120;

исполнение «ВТ»               от 0 до 150.

Пределы допускаемой основной приведенной погрешности измерения УЭП (выходных сигналов) при температуре окружающей среды (20 ±5) °C:

для всех моделей, кроме АЖК-3102, %, не более

для анализатора модели АЖК-3102, %, не более

Пределы допускаемого значения дополнительной приведенной погрешности измерения УЭП, вызванной изменением температуры анализируемой жидкости на каждые ± 15 °C относительно температуры приведения термокомпенсации, %      ± 2,0.

Температура приведения термокомпенсации, °C

По заявке потребителя температура приведения термокомпенсации может быть изменена изготовителем.

Пределы допускаемого значения дополнительной приведенной погрешности при измерении УЭП, вызванной изменением температуры окружающего воздуха на каждые ±10 °C в диапазоне температур от 5 до 50 °C, %                          ± 1,0.

Пределы допускаемой основной абсолютной погрешности измерения температуры анализируемой жидкости, °C:

в диапазоне (0...50) °C

в диапазоне (50... 100) °C

в диапазоне (100... 150) °C

Выходные сигналы:

токовый аналоговый постоянного тока 0-5 мА (сопротивление нагрузки 0 - 2,0 кОм)

или 4-20 мА (сопротивлении нагрузки 0 - 0,5 кОм), по ГОСТ 26.011-80;

дискретные типа "сухой контакт" (реле с переключающими контактами):

- напряжение коммутации не более 240 В,

- ток коммутации не более 3 А;

цифровой интерфейс RS-485 с протоколом обмена ModBus RTU.

Параметры анализируемой жидкости:

- вязкость анализируемой жидкости, Па.с, не более,               0,2;

КОПИЙ ./РИА

В/ АВ =ВД ^йст№6

\Jr® ,-о- >Всего листов 7

- давление анализируемой жидкости, МПа, не более для варианта исполнения «ВТ», не более, МПа

6;

I «

-/от 5 до 120;/-:

. от/др J5Q/

- температура анализируемой жидкости, °C

для варианта исполнения «АС», °C

для варианта исполнения «ВТ», °C

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Комплектность

Комплект поставки анализаторов приведен в таблице 3. Таблица 3

Поверка

Поверка проводится в соответствии с документом АВДП.406233.003 МП «Анализаторы жидкости кондуктометрические АЖК-31. Методика поверки», утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” «05» февраля 2010 г.

Основные средства поверки:

-кондуктометр лабораторный КЛ-С-1 (per. № 46635-11), диапазон измерения: (от 10'6 до 100) См/м, предел основной относительной погрешности 0,5 %;

-термостат жидкостной, точность поддержания температуры ± 0,05 °C в диапазоне от 0 до +150 °C;

-термометр ртутный стеклянный лабораторный ТЛ-4 (per. № 303-91):шкала от 5 до 95 °C, погрешность ±0,1°С.

Сведения о методах измерений

Руководство по

Нормативные документы

ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические условия.

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.

ТУ 4215-046-10474265-2009 Анализаторы жидкости кондуктометрические АЖК-31. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
