Анализаторы пыли SM 200

Назначение

Анализаторы пыли SM 200 (далее -анализаторы) предназначены для автоматического измерения массовой концентрации пыли в воздухе.                                                ।

Область применения - контроль запыленности атмосферного воздуха при длительном мониторинге, например в природных заповедниках.

Описание

Принцип действия анализаторов основан не. измерении ослаблении бета - излучения, проходящего через мембранный фильтр до и после отбора пробы. Измерение бета -излучения проводится с помощью счетчика Гейгера-Мюллера.

Отбираемый воздух при помощи насоса поступает в анализатор через пробоотборную головку, классифицирующую пыль по размерам частиц, после чего пыль собирается на стандартный (47 мм) мембранный фильтр. В анализаторе могут быть установлены пробоотборные головки для отбора проб для фракции РМ Ю или РМ 2.5 (размер частиц пыли менее Ю или 2,5 мкм соответственно) и регулируемой системой подачи объемного расхода воздуха. Собранную на фильтре массу фракции РМ 10 или РМ 2.5 определяют гравиметрическим методом. Массовая концентрация пыли рассчитывается, исходя из массы пыли на фильтре и объема отобранной пробы.

Отбор проб проводится при температуре и влажности окружающего воздуха, а измерения проводятся через два часа после выдержки фильтра при температуре 40 °C, После проведения измерения фильтр хранится в соответствующем контейнере, а новый фильтр устанавливается автоматически для проведения нового цикла измерений. Благодаря двум взаимосвязанным контроллерам процессы измерения и пробоотбора могут проводиться одновременно. Программное обеспечение позволяет установить время отбора пробы, номер цикла, число циклов, частоту проверки настройки пневматических линий и системы измерения массы пыли, собранной на фильтре. Время измерения (один цикл) может составлять 8-24 часа.

Место нанесения знака поверки (клеймо-наклейка) приведено в приложении А настоящего описания типа.

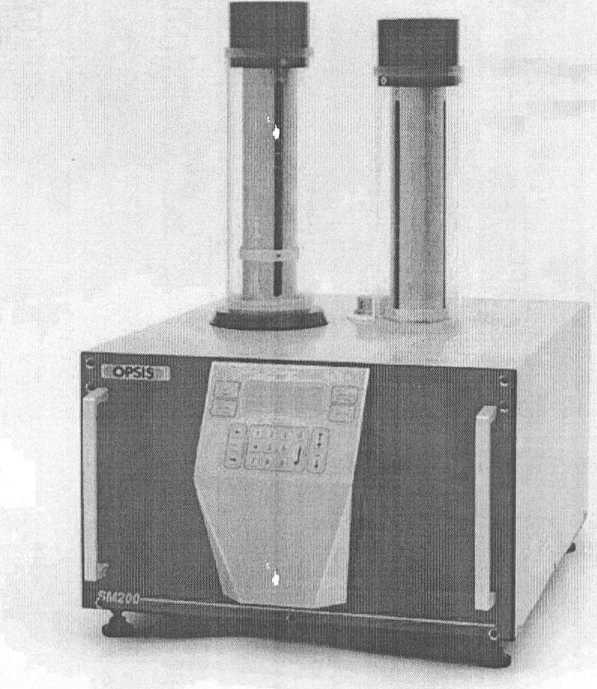

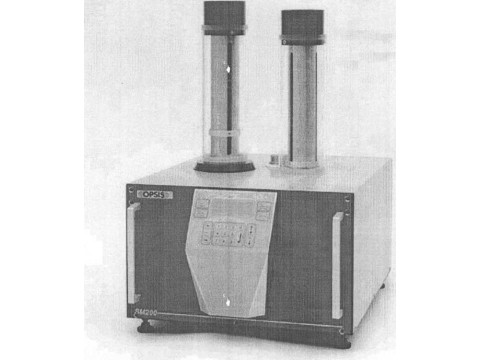

Внешний вид анализаторов приведен на рисунке 1.

Рис. 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики анализаторов представлены в таблице 1.

Таблица1

Время установления рабочего режима, мин, не более Диапазон измерения массовой концентрации пыли, мкг/м3 Пределы относительной погрешности измерения массовой концентрации пыли, %

Номинальные значения объемного расхода, л/мин

Габаритные размеры, мм, не более:

- блок анализа

- насос

Масса, кг, не более:

- блок анализа

- насос

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность, %, не более

- напряжение, В

Потребляемая мощность, ВА, не более

60 От 0,5 до 1000

±25

16,67 (±3 %) 38,33 (±3 %)

630x440x300

310x280x250

25

10

от 5 до 35

80

230 (+6%,-10%)

800

Знак утверждения типа

Знак Утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

Анализатор пыли

- 1 шт.

- 1 шт.

- 2 шт.

- 1 шт.

- 2 шт.

- 40 шт.

-(количество по заказу)

- 1 шт.

-(количество по заказу)

- 1 экз.

- 1 экз.

Кабель для соединения блока анализа и насоса

Воздушные шланги для соединения блоков

Температурный датчик с пятиметровым кабелем

Контейнеры для фильтров

Фильтродержатели

Фильтры

Входная воздушная труба 2,5 м

Пробоотборная головка РМ 10 или РМ 2.5

Руководство по эксплуатации

Методика поверки МРБ МП.2194- 2011

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Opsis АВ", Швеция.

СТБ ЕН 12341-2004 "Качество воздуха. Определение фракции РМ10 частиц, содержащихся в воздухе. Эталонный метод и процедура полевых испытаний для признания эквивалентности методов измерений".

МРБ МП.2194-2011 "Анализаторы пыли SM 200. Методика поверки"

Заключение

Анализаторы соответствуют требованиям документации фирмы "Opsis АВ", Швеция.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовилепский 'факт, 93, тел. 334-98-13.

Аттестат аккредитации № BY /112 02.1.0.0025.
