Измерители комбинированные М300, М400

Назначение

Измерители комбинированные М300, М400 (далее - измерители) предназначены для измерения активности ионов (pH), окислительно-востановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и концентрации растворенного кислорода в водных растворах с одновременным измерением температуры.

Область применения - охрана окружающей среды, очистка сточных вод, фармацевтическая, пищевая, химическая, металлургическая промышленность и другие области хозяйственной деятельности.

Описание

Конструктивно измерители состоят из измерительного первичного преобразователя -датчика для соответствующего вида измерений и вторичного преобразователя.

Вторичный преобразователь М300 выпускают в одно- или двухканальном исполнении, служащим для подключения как аналоговых, так и цифровых ISM первичных преобразователей.

Вторичный преобразователь М400 является одноканальным прибором, служащим для подключения как аналоговых, так и цифровых ISM первичных преобразователей. В зависимости от количества измеряемых параметров вторичный преобразователь М400 выпускают в трех различных исполнениях программного обеспечения и встроенных модулей.

Первичные преобразователи монтируют в корпуса серий: InFit, InTrac, InDip, InFlow. Первичные преобразователи оснащены встроенным датчиком температуры.

Принцип действия при измерении pH основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов), электродная система которых реализована на основе комбинированных и некомбинированных электродов с жидким, гелевым или полимерным электролитом системы сравнения (InPro2xxx, InPro3xxx, InPro4xxx, DXK, DPA/DPAS).

Принцип действия при измерении УЭП основан на способности растворов различных химических соединений проводить электрический ток. Электрическая проводимость раствора прямо пропорционально концентрации в нем ионов. От первичного преобразователя поступает информация о сопротивлении измеряемой среды (2-х электродный датчик: серия 1пРго70хх) гули о падении напряжения в измеряемой среде (4-х электродный датчик: серия InPro 71хх Измерение концентрации растворенного кислорода основано на измерен и ir протекающего в электрохимической ячейке первичного преобразователя (серия 1пРгш

Вторичные преобразователи выполнены в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой.

Программное обеспечение микропроцессорного блока позволяет управлять работой измерителя, коррекцию настроек, индикацию значений измерений в различных единицах измерения, диагностику состояния вторичного и первичного преобразователей.

Предусмотрена возможность входного сигнала как от преобразователя температуры, встроенного в первичный преобразователь, так и от отдельного температурного датчика. Осуществляется температурная компенсация результатов измерений pH. приведение результатов измерений УЭП к базовой температуре, коррекция по относительной влажности воздуха, температурная и барометрическая коррекция результатов измерений содержания растворенного кислорода.

Вторичные преобразователи оснащены четырьмя аналоговыми и/или шестью релейными выходами, предназначенными для управления технологическим процессом и интерфейсом USB для вывода данных в масштабе реального времени и настройки измерителей с персонального компьютера.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

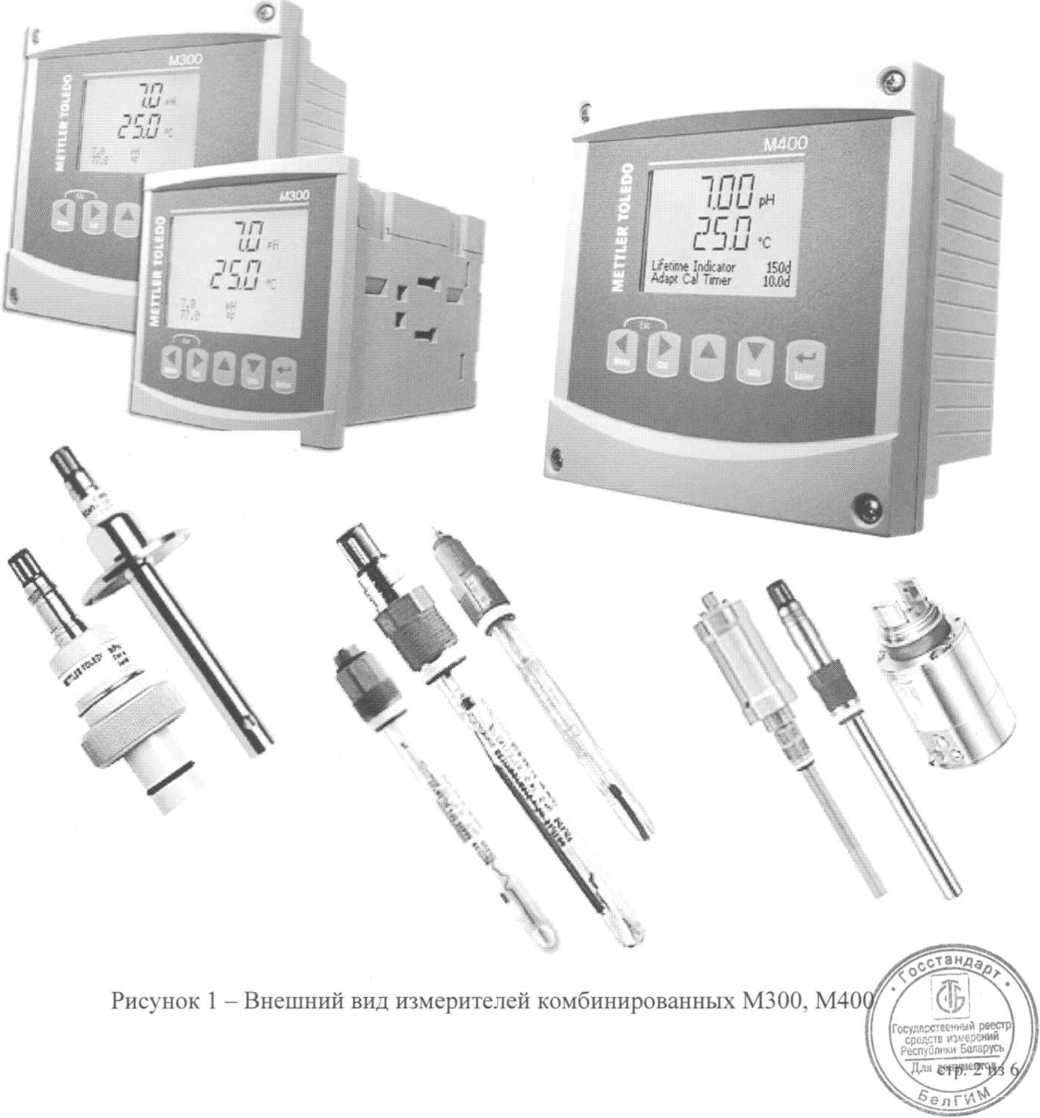

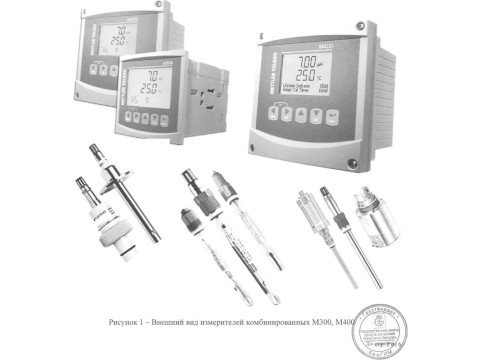

Внешний вид измерителей комбинированных М300. М400 представлен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерителей представлены в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы и на корпус вторичного преобразователя в виде клеевой этикетки.

Комплектность

В комплект поставки входит:

- измеритель комбинированный М300, М400                                   1 шт.;

- датчик (InPro2xxx, InPro3xxx, InPro4xxx, DXK, DPA/DPAS, InPro60xx,

InPro70xx, InPro71xx, 1пРго72хх)

- компакт диск с документацией                                                 1 шт.;

- брошюра «Указания мер безопасности»                                        1 шт.;

- краткое руководство по эксплуатации                                           1 шт.;

- заводское свидетельство о поверке                                               1 шт.;

- монтажный комплект                                                        1 шт.;

- методика поверки МРБ МП.2195-2011                                           1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Mettler-Toledo Instruments (Shanghai) Co.Ltd.», Китай;

ГОСТ 27987-1988 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;

МРБ МП.2195-2011 «Измерители комбинированные М3 00, М400, М420. Методика поверки».

Заключение

Измерители комбинированные МЗОО, М400 соответствуют технической документации фирмы «Mettler-Toledo Instruments (Shanghai) Co.Ltd.», (Китай), ГОСТ 27987-1988 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия».

Межповерочный интервал — не более 12 месяцев (для измерителей, применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
