Приборы для измерения массовой доли оксида калия ТИМ-505 (далее - приборы) предназначены для непрерывного, бесконтактного, автоматического измерения массовой доли оксида калия в сырье калийного производства, продуктах ее переработки, отходах и калийных минеральных удобрениях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 4363 10
Наименование	Приборы для измерения массовой доли оксида калия ТИМ-505
Год регистрации	2010
Номер сертификата	6419
Дата регистрации	2010-05-28
Срок действия	2015-05-28
Получатель сертификата	ЗАО "ТИМЕТ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ЗАО "ТИМЕТ"

Адрес: 220089, г. Минск, ул. Грушевская, 124-102а

Контакты: (017)220-89-63, 8 (029) 769 89 63 / E-mail: timet@inbox.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 2043-2010

Поверители

Скачать

	Описание типа РБ 03 09 4363 10 [2010-09-08] rb-03-09-4363-10_2010-09-08.pdf	Скачать
	Описание типа РБ 03 09 4363 10 [2010-01-01] rb-03-09-4363-10_2010-01-01.pdf	Скачать
	Описание типа РБ 03 09 4363 10 [2011-08-09] rb-03-09-4363-10_2011-08-09.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия калийной и других областях хозяйственной деятельности.

Описание

Принцип работы прибора основан на регистрации гамма-излучения естественного радионуклида калий-40 с массовой долей в природном калии 0,012 % и периодом полураспада 1,28-109 лет.

Прибор состоит из двух основных функциональных блоков: преобразователя БД Г ТИМ-305 (далее - БДГ) и блока обработки информации БОИ ТИМ-405 (далее - БОИ).

Основу БДГ составляет сцинтилляционный детектор преобразующий гамма-излучение в световые вспышки.

Световые вспышки преобразуются фотоэлектронным умножителем (далее - ФЭУ) в электрические импульсы, амплитуда которых соответствует энергии гамма-частицы.

Электрические импульсы с выхода ФЭУ усиливаются и формируются зарядочувствительным усилителем и сохраняются на пиковом детекторе.

Сигнал с пикового детектора оцифровывается и регистрируется в блоке спектрального анализа в виде амплитудной спектрограммы.

Информация из амплитудной спектрограммы используется для стабилизации работы сцинтилляционного детектора и вычисления количества импульсов с выхода ФЭУ, соответствующих радиоизотопу К-40 (скорости счета).

Информация о скорости счета, совместно со служебной информацией, харак^Шг^с^ щей работоспособность БДГ, передается частотно-модулированным методом по лиш/ш пЖ-ния в БОИ.

БОИ является вычислительным узлом прибора, обеспечивает питание БДГ и осуществляет прием информации от него.

Информация, полученная от БДГ, обрабатывается по определенному алгоритму. Результаты обработки отображаются на встроенном индикаторе и передаются по цифровому интерфейсу RS-232/RS-485.

В зависимости от результата обработки устанавливается значение сигнала на унифицированном токовом выходе.

Для переключения режимов работы и управления прибором используется встроенная в БОИ клавиатура.

Светодиодные индикаторы БОИ отображают состояние БДГ (включен, идет измерение).

Место нанесения знака поверки приведено в приложении к описанию типа.

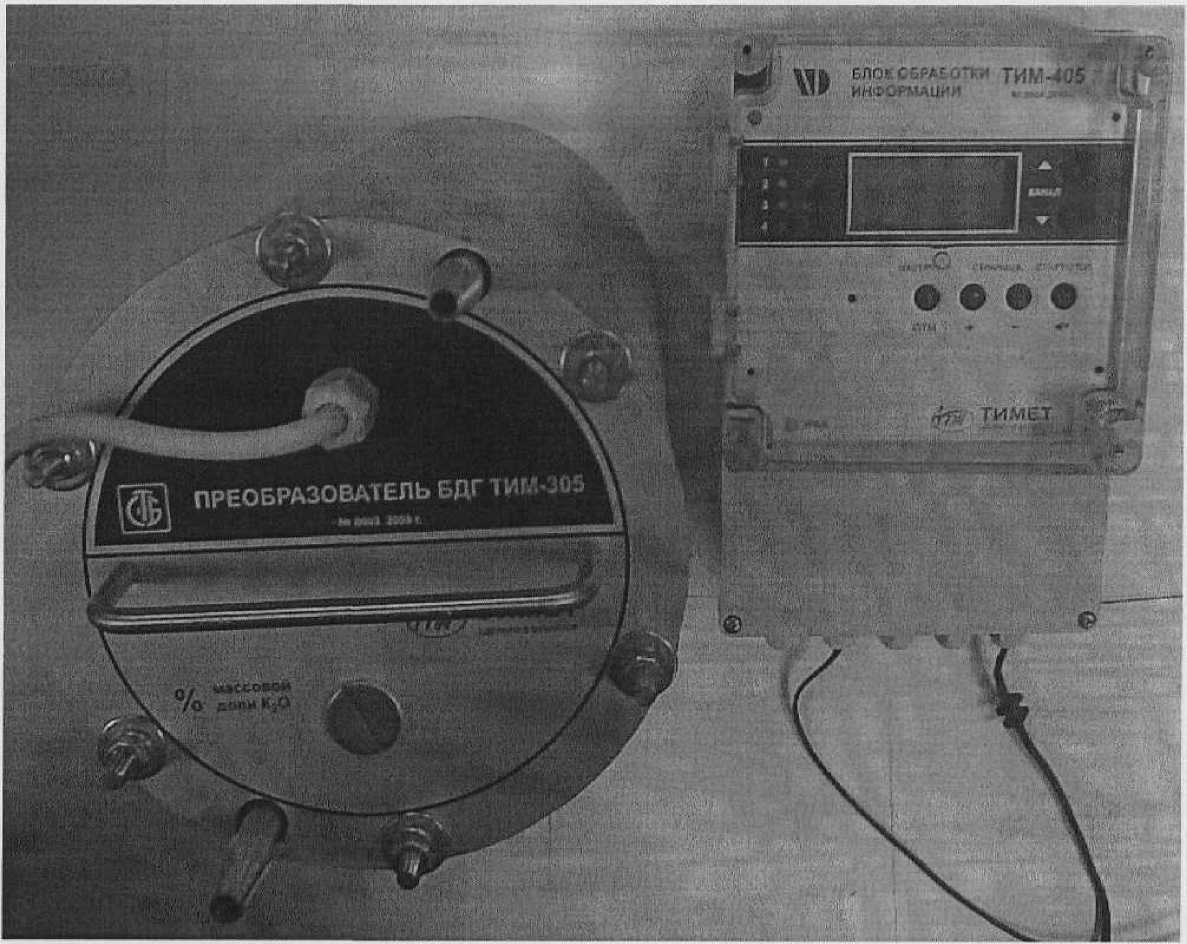

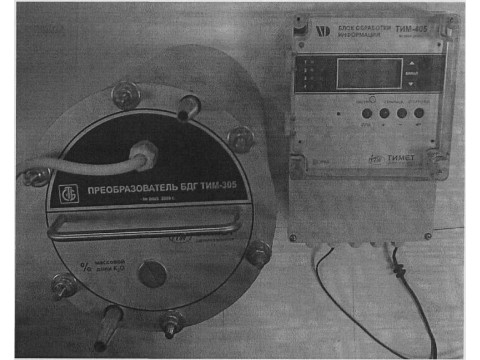

Внешний вид приборов представлен на рисунке 1.

Рисунок 1 - Внешний вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1.

Таблица 1

Наименование	Значение
1. Диапазон измерения массовой доли оксида калия (К2О), %	0,5-63,0
2. Пределы допускаемой абсолютной погрешности измерения массовой доли оксида калия (при времени измерения не менее 600 с) - в диапазоне от 0,5 до 10,0 % включительно - в диапазоне свыше 10,0 до 25,0 % включительно - в диапазоне свыше 25,0 до 63,0 % включительно	±0,1 ±0,2 ±0,4
3. Напряжение питания сети переменного тока частотой (50 ± 1) Гц	230 В ± 15%
4. Потребляемая мощность должна быть, В А, не более	30
5. Рабочий режим	непрерывный.
6. Время установления рабочего режима, мин, не более	30
7. Рабочие условия эксплуатации: - внешний фон гамма-излучения, не более - относительная влажность воздуха при 35 °C и более низких температурах без конденсации влаги, не более; - диапазон температуры окружающей среды для БОИ - диапазон температуры окружающей среды для преобразователя БДГ	0,20 мкЗв/ч (20,0 мкР/ч) 95% от минус 20 °C до плюс 50 °C от минус 20 °C до плюс ПО °C
8. Габаритные размеры, мм, не более: -БОИ -БДГ	260x160x90 0170x370
9. Масса прибора в комплекте, кг, не более	15
10. Степень защиты корпуса -БОИ -БДГ	IP65 IP67
11. Полный срок службы, лет, не менее	10

Знак утверждения типа

Знак утверждения типа наносится на лицевых панелях блока обработки информации БОИ ТИМ-405, преобразователя БДГ ТИМ-305 и на титульном листе паспорта.

Комплектность

Комплект поставки приборов в соответствие с таблицей 2.

Таблица 2

Наименование	Обозначение	Кол. шт.
Блок БОИ ТИМ-405	ИСТМ.412159.35.10.000	1
Преобразователь БДГ ТИМ-305	ИСТМ.412159.35.20.000	1
Защитный экран ТИМ-205	ИСТМ.412159.35.40.00	1
Паспорт	ИСТМ.412159.35.00.000 ПС	1 ______
Методика поверки	МРБ МП.2043-2010
Упаковка	ИСТМ.412159.35.30.000	/ИР
