Микротвердомеры серии "DuraScan"
| Номер в ГРСИ РФ: | РБ 03 03 4374 10 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | "EMCO-TEST Prufmaschinen GmbH", Австрия |
Микротвердомеры серии "DuraScan" (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по методу Виккерса при нагрузка 0,098 до 9,8 Н.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4374 10 |
| Наименование | Микротвердомеры серии "DuraScan" |
| Год регистрации | 2010 |
| Номер сертификата | 6430 |
| Дата регистрации | 2010-05-28 |
| Срок действия | 2015-05-28 |
| Получатель сертификата | фирма "EMCO-TEST Prufmaschinen GmbH", Австрия (АТ) |
Производитель / Заявитель
фирма "EMCO-TEST Prufmaschinen GmbH"
Адрес: А-5431 Kuchl, Brennhoflehen-Kellau 174
Контакты: +43 6244 20438 / +43 6244 20438 8
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 2035-2010 |
Поверители
Скачать
|
Описание типа РБ 03 03 4374 10 [2010-07-02]
rb-03-03-4374-10_2010-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4374 10 [2010-01-01]
rb-03-03-4374-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Микротвердомеры серии "DuraScan" (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по методу Виккерса при нагрузка 0,098 до 9,8 Н.
Область применения - лаборатории предприятий промышленности, энергетики, науки.
Описание
Принцип действия твердомеров основан на вдавливании индентора стандартной формы под действием статических нагрузок. После выдержки в течение определенного времени нагрузка снимается, производится измерение диагоналей отпечатка и по среднему значению результатов измерений рассчитывается твердость образца.
Твердомеры представляют собой стационарные приборы, состоящие из стойки, системы приложения нагрузки, испытательного узла, турели с индентором и объективами, испытательной наковальни.
Стойка твердомера изготовлена из литого алюминия. В стойке расположены все электрические и электронные элементы твердомера, а также механизмы привода.
IS RVttyetWW’j,
Испытательный узел приводится в действие двигателем постоянного тока. Приложение нагрузки производится в автоматическом режиме до заданных пределов с обратной связью, что позволяет осуществлять предварительное и основное нагружение с обеспечением заданных параметров процесса.
Испытательная наковальня (рабочий стол) твердомера DuraScan 10 неподвижный. Рабочий стол твердомера DuraScan 20 представляет собой каретку с ручным (DuraScan 20) или электрическим (DuraScan 50/70/80) приводом.
Твердомер, в зависимости от исполнения, имеет 3-х позиционную ручную или 6-ти позиционную турель с электроприводом.
Твердомеры исполнений DuraScan 10 и DuraScan 20 оснащены блоком управления с 8,4" сенсорным жидкокристаллическим экраном. Работа твердомеров осуществляется с применением установленного программного обеспечения ecos Workflow. Предусмотрена возможность подключения персонального компьютера.
Управление твердомерами исполнений DuraScan 50, DuraScan 70 и DuraScan 80 осуществляется с помощью клавиатуры и мыши, подключенных к стандартному персональному компьютеру (ПК) с установленным программным обеспечением ecos Workflow. Процесс управления твердомером и результаты измерений отображаются на мониторе ПК.
Твердомеры оснащены оптической системой с LED осветителем, что позволяет осуществлять автоматическую фокусировку и обработку изображения отпечатка.
Твердомеры исполнений DuraScan 70 и DuraScan 80 имеют дополнительную обзорную камеру для измерений твердости сварных швов и серийных измерений.

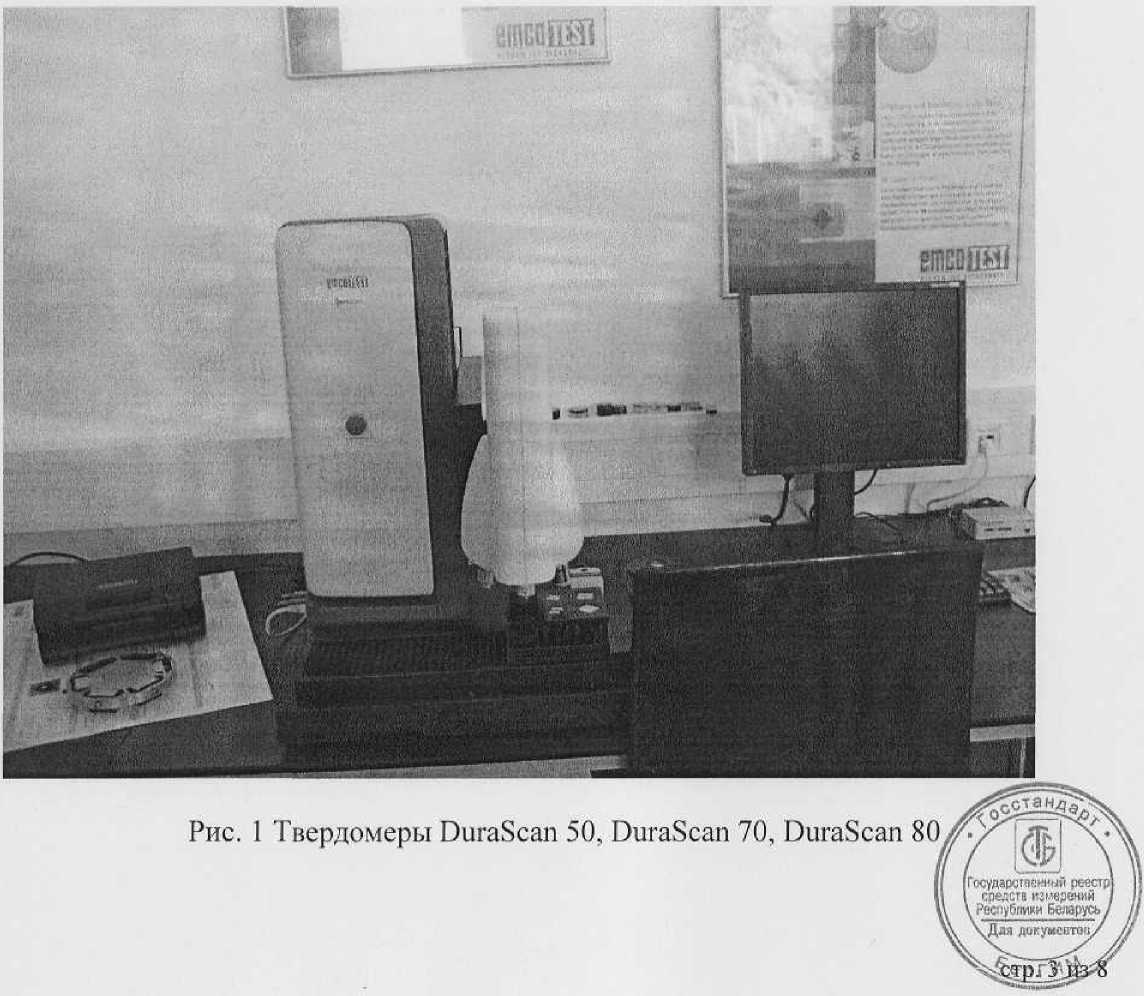

Внешний вид твердомеров указан на рисунках 1, 2.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

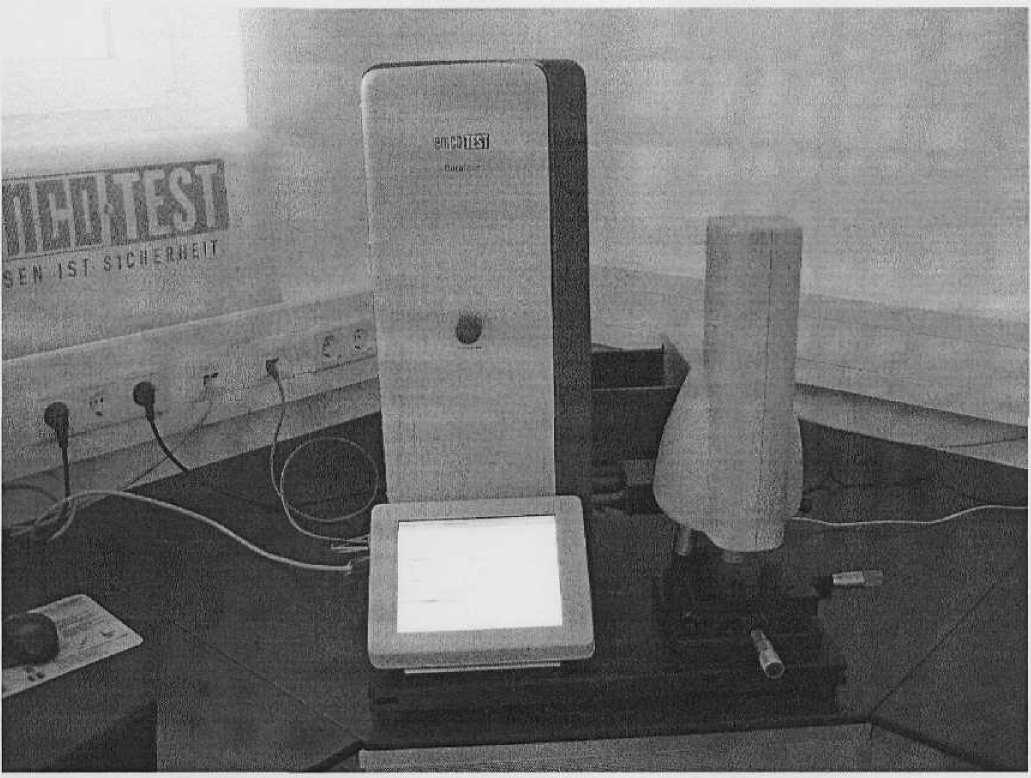

Рис. 1 Твердомеры DuraScan 10, DuraScan 20
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики твердомеров указаны в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||
|
DuraScan 10 |
DuraScan 20 |
DuraScan 50 |
DuraScan 70 |
DuraScan 80 | |
|
Диапазон испытательных нагрузок, Н (кгс) |
0,098-9,8 (0,01 - 10) | ||||
|
Рабочий стол |
Стандартный 0 90 мм |
Ручной механический 135x135 |
Моторизованный 200х 120 |
Моторизованный 280x120 | |
|
Погрешность позиционирования, мм, не более |
— |
±0,01 |
±0,008 |
±0,01 | |
|
Максимальная масса образца, кг |
50 |
10 | |||
|
Размер дисплея |
8,4" |
внешний 19" | |||
|
Масса в базовой комплектации, кг, не более |
68 |
92 |
96 | ||
|
Скорость перемещения образца |
от 0,03 мкм/с до 2 мм/с | ||||
|
Обзорная камера |
— |
(40x52) мм | |||
|
Размеры (в*шхд), мм, не более |
505x670x420 |
680x680x450 |
680x690x450 |
680x684x450 | |
|
Напряжение питания, В |
230 ±23 | ||||
|
Максимальная потребляемая мощность, В А, не более |
120 | ||||
|
Степень защиты по ГОСТ 14254 |
IP20 | ||||
|
Рабочий диапазон температуры окружающего воздуха, °C |
23 ±5 | ||||
|
Относительная влажность окружающего воздуха, % |
от 40 до 70 | ||||
|
Интерфейсы |
2xUSB, lxRS232, lxRJ45 (Ethernet) | ||||
|
Измерительная и обзорная камеры |
CMOS 1,3 mpix, USB 2,0 | ||||
стр.4 из 8
Таблица 2
|
Обозначение меры твердости |
Пределы допускаемой относительной погрешности Еотн. (±) | |||||||||||||||
|
Номинальная твердость меры, HV | ||||||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1500 | |
|
HV 0,01 |
15 | |||||||||||||||
|
HV 0,015 |
10 | |||||||||||||||
|
HV 0,02 |
8 | |||||||||||||||
|
HV 0,025 |
8 |
10 | ||||||||||||||
|
HV 0,05 |
6 |
8 |
9 |
10 | ||||||||||||
|
HV 0,1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 | |||||||
|
HV 0,2 |
4 |
6 |
8 |
9 |
10 |
и |
11 |
12 |
12 | |||||||
|
HV 0,3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
11 |
11 | ||||||
|
HV 0,5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
И | |||||
|
HV 1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
6 |
8 | |||||
|
HV2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
6 | |||||
|
HV3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 | |||||
|
HV5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 | |||||
|
HV 10 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | |||||
Таблица 3
|
Твердость эталонной меры |
Максимальное значение сходимости результатов измерений (R) | ||||||
|
R<ww. в % (±) |
R в HV (±) | ||||||
|
ОТ HV5 ДО HV 10 |
от HV 0,2 до <HV5 |
< HV 0,2 |
от HV 5 до HV 10 |
от HV 0,2 до < HV 5 | |||
|
<225 HV |
3,0 |
6,0 |
9,0 |
100 200 |
6 12 |
100 200 |
12 24 |
|
> 225 HV |
2,0 |
4,0 |
5,0 |
250 350 600 750 |
10 14 24 30 |
250 350 600 750 |
20 28 48 60 |
Знак утверждения типа
Знак утверждения типа наносится на типографским способом на руководство по эксплуатации.
Комплектность
Комплект поставки твердомеров указан в таблице 4.
Таблица 4
|
1 Твердомер (исполнение по заказу) |
DuraScan 10, DuraScan 20 |
DuraScan 50, DuraScan 70, DuraScan 80 |
|
2 Вспомогательные принадлежности: | ||
|
индентор |
• |
• |
|
объективы |
• |
• |
|
микрометрические шпиндели |
• | |
|
ящик для вспомогательных принадлежностей |
• |
• |
|
ключ под винты с шестигранным углублением в головке 0,9 мм |
• |
• |
|
ключ под винты с шестигранным углублением в головке 1,3 мм |
• |
• |
|
ключ под винты с шестигранным углублением в головке 1,5 мм |
• |
• |
|
плоский гаечный ключ |
• |
• |
|
Два запасных предохранителя (Тб с задержкой срабатывания, 3 А) |
• |
• |
|
Болт с кольцом |
• |
• |
|
USB кабель |
• | |
|
Съемный соединительный кабель |
• | |
|
Кабель питания EU |
• |
• |
|
CD-ROM 01, CD-ROM 02 с техническим и специальными данными твердомера, эксплуатационной документацией, сертификатом калибровки |
• |
• |
|
3 Методика поверки МРБ МП 2035 - 2010 |
• |
• |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 9450-76 "Измерения микротвердости вдавливанием алмазных наконечников".
ГОСТ 23677-79 "Твердомеры для металлов. Общие технические требования ".
Техническая документация фирмы-изготовителя.
МРБ МП 2035 - 2010. " Микротвердомеры серии "DuraScan". Методика поверки"
Заключение
Микротвердомеры серии "DuraScan" соответствуют требованиям ГОСТ 23677-92 и технической документации фирмы "EMCO-TEST Priifmaschinen GmbH" (Австрия).
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
