Трансформаторы тока измерительные серии PACT MCR
| Номер в ГРСИ РФ: | РБ 03 13 4375 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Phoenix Contact GmbH & Co. KG", Германия |
Трансформаторы тока измерительные серии PACT MCR (далее - трансформаторы), предназначены для передачи сигнала измерительной информации измерительным приборам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4375 10 |
| Наименование | Трансформаторы тока измерительные серии PACT MCR |
| Год регистрации | 2010 |
| Номер сертификата | 6431 |
| Дата регистрации | 2010-05-28 |
| Срок действия | 2015-05-28 |
| Получатель сертификата | фирма "PHOENIX CONTACT GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "PHOENIX CONTACT GmbH & Co. KG"
Адрес: 32823, Blomberg
Контакты: +49/5235/3-00 / +49/5235/3-4 12 00
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003 |
Поверители
Скачать
|
Описание типа РБ 03 13 4375 10 [2010-08-26]
rb-03-13-4375-10_2010-08-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4375 10 [2011-06-09]
rb-03-13-4375-10_2011-06-09.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии PACT MCR (далее - трансформаторы), предназначены для передачи сигнала измерительной информации измерительным приборам.
Трансформаторы применяются в энергетике в схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы состоят из магнитопровода и обмоток. Корпус трансформаторов тока выполнен из пластмассы. Трансформаторы разделяют на втулочные и шинные.
Трансформаторы тока измерительные серии PACT MCR имеют исполнения: РАСТ MCR-V1-21-44, PACT MCR-V1 С-21-44, PACT MCR-V2-3015-60, ACT MCR-V2C-3015-60, PACT MCR-V2-4012-70, PACT MCR-V2C-4012-70, PACT MCR-V2-5012-85, PACT MCR-V2C-5012-85, PACT MCR-V2-6015-85, PACT MCR-V2C-6015-85, PACT MCR-V2-6315-95, РАСТ MCR-V2-6040-96, PACT MCR-V2C-6040-96, PACT MCR-V2-8015-105, PACT MCR-V2C-8015-105, PACT MCR-V2-8020-105, PACT MCR-V2C-8020-105, PACT MCR-V2-10020-129, РАСТ MCR-V2C-10020-129, PACT MCR-V2-10036-129, PACT MCR-V2C-10036-129, PACT MCR-V2-12020-159, PACT MCR-V2-12040-159, PACT MCR-V3-60, отличающиеся классом точности, мощностью, величиной первичных токов, способами монтажа на первичной шине, габаритными размерами и массой. Трансформаторы всех типоразмеров имеют одинаковую ширину (30 мм)
Общий вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

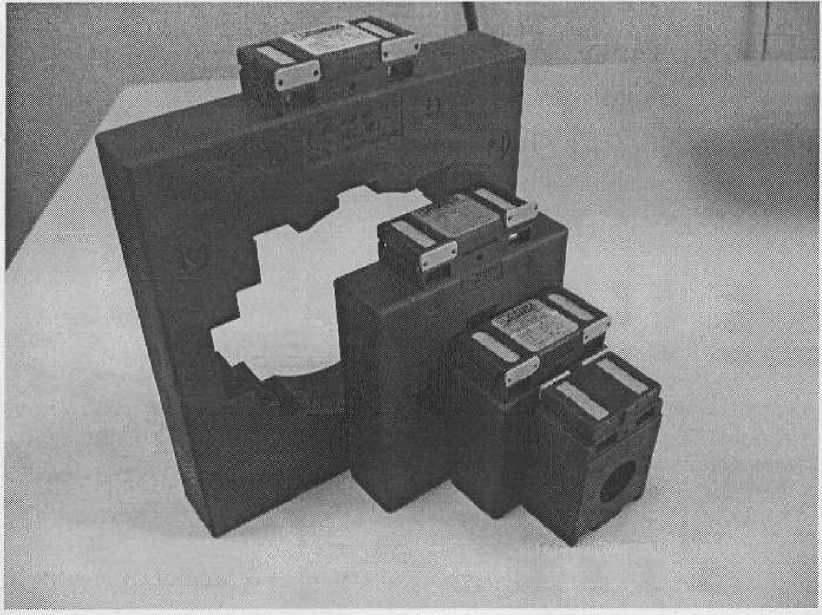

Рисунок 1. Общий вид трансформаторов тока измерительных серии PACT MCR.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Трансформаторы PACT MCR-V1-21-44 - класс точности по ГОСТ 7746-2001 - номинальный первичный ТОК IjHom, А
- номинальная вторичная нагрузка S2HOM , ВА
0,5; 1,0
50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 500 А 1,25; 2,5; 3,75; 5; 10
Трансформаторы PACT MCR-V1 С-21-44
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток IiH0M, А
- номинальная вторичная нагрузка Sihom, ВА
0,2; 0,2S; 0,5; 0,5S
150 А, 200 А, 300 А, 400 А, 500 А
2,5; 5; 10
Трансформаторы PACT MCR-V2-3015-60 - класс точности по ГОСТ 7746-2001 - номинальный первичный ток 1]Ном, А - номинальная вторичная нагрузка S2Hom, В А
0,5; 1,0
50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 500 А, 600 А, 750 А 1,25; 2,5; 3,75; 5; 10; 15
Трансформаторы PACT MCR-V2C-3015-60
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток li1I0M, А
- номинальная вторичная нагрузка Згном, В А
0,2; 0.2S; 0,5; 0,5S
200 А, 300 А. 400 А, 500 А, 750 А
2,5; 5; 10
Трансформаторы PACT MCR-V2-4012-70 - класс точности по ГОСТ 7746-2001 - номинальный первичный ток IiH0M, А
- номинальная вторичная нагрузка Бгном, В'А
0,5; 1,0
50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А,
Трансформаторы PACT MCR-V2C-4012-70
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2HOm, ВА
Трансформаторы PACT MCR-V2-5012-85
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2„om, В-А
Трансформаторы PACT MCR-V2C-5012-85
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2HOm, ВА Трансформаторы PACT MCR-V2-6015-85
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2Hom, В-А Трансформаторы PACT MCR-V2C-6015-85
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2H0M, В-А
Трансформаторы PACT MCR-V2C-6015-95
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2H0M, В-А
0,2; 0,2S; 0,5; 0,5S
200 А, 300 А, 400 А, 500 А, 600 А, 750 А,
800 А, 1000 А
2,5; 5; 10
0,5; 1,0
100 А, 150 А, 200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А 1,25; 2,5; 3,75; 5; 10; 15; 20
0,2; 0,2S; 0,5; 0,5S 200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А 2,5; 5; 10; 15; 30
0,5; 1,0 200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А 1,25; 2,5; 3,75; 5; 10; 15; 20; 30
0,2; 0,2S; 0,5; 0,5S 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А 2,5; 5; 10; 15
0,5; 1,0
200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А
2,5; 5; 10; 15; 30
Трансформаторы PACT MCR-V2-6315-95
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка Sihom, В-А
Трансформаторы PACT MCR-V2C-6315-95
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2HOm, В-А
0,2; 0,5
200 А, 300 А, 400 А, 500 А, 600 А, 750 А,
800 А, 1000 А, 1500 А, 2000 А
2,5; 3,75; 5; 10; 15; 20; 30 0,2S; 0,5S
200 А, 300 А, 400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А
2,5; 5; 10; 15; 20; 30
Трансформаторы PACT MCR-V2-6040-96
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2hom, В-А
0,5; 1,0
200 А, 300 А, 400 А, 500 А, 6
800 А, 1000 А, 1500
2,5; 3,75; 5; 1
rocyMPC’Wi'f-й 1JOOCTU срыст И* ' Pecnfojwn 6олуу<-<
я ДОКПЮТШ;
Трансформаторы PACT MCR-V2C-6040-96
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток IiH0M, А
- номинальная вторичная нагрузка S2HOm, В-А
Трансформаторы PACT MCR-V2-8015-105
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток Гном, А
- номинальная вторичная нагрузка Бгном, В-А
Трансформаторы PACT MCR-V2C-8015-105
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток Гном, А
- номинальная вторичная нагрузка 8гном, В-А
Трансформаторы PACT MCR-V2-8020-105
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток Гном, А
- номинальная вторичная нагрузка S2hom, В-А
Трансформаторы PACT MCR-V2C-8020-105
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток Ii НОм, А
- номинальная вторичная нагрузка S2Hom, В-А
Трансформаторы PACT MCR-V2-10020-129
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2H0M, В-А
Трансформаторы PACT MCR-V2C-10020-129
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток А
- номинальная вторичная нагрузка 8гНом, В-А
Трансформаторы PACT MCR-V2-10036-129
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка S2H0M, В-А
Трансформаторы PACT MCR-V2C-10036-129
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка Sihom, В-А
0,2; 0,2S; 0,5; 0,5S
500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А
2,5; 5; 10; 15
0,5; 1,0
400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А, 2000 А
2,5; 5; 10; 15; 20; 30
0,2; 0,2S; 0,5; 0,5S
400 А, 500 А, 600 А, 750 А, 800 А,
1000 А, 1200 А, 1500 А
2,5; 5; 10; 15; 20
0,5; 1,0
500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А, 2000 А
2,5; 5; 10; 15
0,2; 0,2S; 0,5; 0,5S
400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А
2,5; 5; 10
0,5; 1,0
400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А, 2000 А, 3000 А
2,5; 5; 10; 15; 20; 25; 30
0,2; 0,2S; 0,5; 0,5S 500 А, 600 А, 750 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А 2,5; 5; 10; 15
0,5; 1,0
400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А, 2000 А, 3000 А
2,5; 5; 10; 15; 20; 25; 30
0,2; 0,2S; 0,5; 0,5S 500 А, 600 А, 750 A, 80Q 1000 А, 1200 А, 1500 А
2,5; 5; 10; 15
Госдарсгеьии" ссе,«« изданий PecnyinwH Бегала ИЖЛИИТЛ» •
Трансформаторы PACT MCR-V2-12020-159
0,5; 1,0
400 А, 500 А, 600 А, 750 А, 800 А, . 1000 А, 1500 А, 2000 А, 3000 А
2,5; 5; 10; 15; 20; 25; 30
0,5; 1.0
400 А, 500 А, 600 А, 750 А, 800 А, 1000 А, 1500 А, 2000 А, 3000 А
2,5; 5; 10; 15; 30
0,5; 1,0
1 А, 5 А, 10 А, 15 А, 20 А, 30 А, 40 А
2,5; 5 0,72 5
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток IiHOm, А
- номинальная вторичная нагрузка S2hom, В-А Трансформаторы PACT MCR-V2-12040-159
- класс точности по ГОСТ 7746-2001
- номинальный первичный ТОК Гном, А
- номинальная вторичная нагрузка Szhom, ВА Трансформаторы PACT MCR-V3-60
- класс точности по ГОСТ 7746-2001
- номинальный первичный ток Г ном, А
- номинальная вторичная нагрузка $2ном, В-А Номинальное напряжение, кВ Номинальный вторичный ТОК, Ином, А
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета указаны в таблице 1.
Таблица 1
|
Класс точности по ГОСТ 7746-2001 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой/ | ||
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1,0 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха - относительная влажность окружающего воздуха, %
до 80 % при температуре^
от минус 25 °C до плюс 40
Р*СТР
CCWK’B ’ I raw*
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
1 Трансформатор тока 1 шт.;
2 Комплект крепежных деталей 1 шт.;
3 Крышка пломбировочная 1 шт.;
4 Паспорт 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия";
ГОСТ 8.217-2003 "Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки";
Техническая документация фирмы "PHOENIX CONTACT GmbH & Со. KG", (Германия).
Заключение
Трансформаторы тока соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы " PHOENIX CONTACT GmbH & Со. KG", (Германия).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
