Трансформаторы тока встроенные ТВ
| Номер в ГРСИ РФ: | РБ 03 13 2884 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г. Екатеринбург |
Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2884 10 |
| Наименование | Трансформаторы тока встроенные ТВ |
| Год регистрации | 2010 |
| Номер сертификата | 6566 |
| Дата регистрации | 2010-08-02 |
| Срок действия | 2011-04-01 |
| Получатель сертификата | ОАО "Свердловский завод трансформаторов тока", г. Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "Свердловский завод трансформаторов тока"
Адрес: 620043, г. Екатеринбург, ул. Черкасская, 25
Контакты: (343) 234-31-04 / (343) 212-52-55 / E-mail: cztt@cztt.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Свердловский завод трансформаторов тока" (номер реестра - №852, шифр поверительного клейма - БЖХ)(НТК №03-06). |
Поверители
Скачать
|
Описание типа РБ 03 13 2884 10 [2010-11-08]
rb-03-13-2884-10_2010-11-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2884 10 [2006-03-30]
rb-03-13-2884-10_2006-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2884 10 [2010-01-01]
rb-03-13-2884-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.
Трансформаторы предназначены для установки в выключатели и силовые трансформаторы.
Область применения: трансформаторы изготавливаются для нужд народного хозяйства и поставок на экспорт. .
Описание
Трансформатор состоит’ из тороидального магнитопровода, на который равномерно намотана вторичная обмотка. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько отпаек.
Первичной обмоткой трансформатора служит высоковольтный ввод выключателя или силового трансформатора.
Трансформаторы предназначены для работы внутри бака выключателя или силового трансформатора и в воздушной среде.
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя или силового трансформатора.
Трансформаторы имеют климатическое исполнение «У», «Т», «О», «ХЛ» или «УХЛ» поГОСТ 15150-69.
Трансформатор не требует ремонта на протяжении всего срока эксплуатации.
Основные технические характеристики

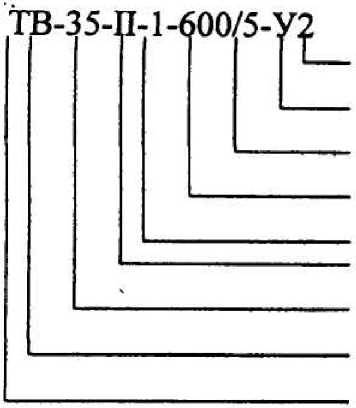

Структура условного обозначения встроенного трансформатора тока на примере ТВ-35-11-1-600/5-У2.
Таблица 1
-Категория размещения по ГОСТ 15150-69 -Климатическое исполнение по ГОСТ 15150-69 -Номинальный вторичный ток в амперах -Номинальный первичный ток в амперах -Вариант конструктивного исполнения -Номер конструктивного исполнения -Номинальное напряжение в киловольтах
-Трансформатор тока
Основные характеристики трансформаторов должны соответствовать таблице 1.
|
Наименование характеристик |
Значение характеристик |
|
Класс напряжения ввода, кВ |
10,35, 110, 220 |
|
Номинальный первичный ток, А |
от 50 до 8000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Классы точности |
0,2S; 0.5S; 0,2; 0,5; 1;3; 10; 5Р; ЮР |
|
Вторичная нагрузка, В-А |
от 1 до 100 |
|
Ток термической стойкости, кА |
от 7 до 85,5 |
|
Кратность тока термической стойкости |
25 |
|
Номинальная предельная кратность |
от 3 до 80 |
|
Внутренний диаметр, мм |
от 50 до 595 |
|
Наружный диаметр, мм |
от 100 до 900 |
|
Высота, мм |
от 20 до 250 |
|
Масса, кг • |
от 1 до 157 |
|
Температура окружающего воздуха при эксплуатации, °C - для исполнений «УХЛ» и «ХЛ» - для исполнений «Т» - для исполнения «О» - для исполнения «У» • |
от минус 60 до 40 от минус 10 до 45 от минус 60 до 45 от минус 45 до 40 |
|
Температура трансформаторного масла, окружающего трансформатор (для трансформаторов, встраиваемых в масляные выключатели), не выше, °C Температура трансформаторного масла, окружающего трансформатор (для трансформаторов, встраиваемых в силовые масляные трансформаторы), не выше, °C |
90 95 |
|
Высота над уровнем моря, не более, м |
1000 |
Окончание таблицы 1
|
Наименование характеристик |
Значение характеристик |
|
Окружающая среда |
Внутри бака масляного выключателя или силового масляного трансформатора и в воздушной среде. |
|
Средний срок службы трансформаторов, лет |
25 |
|
Средняя наработка до отказа, ч |
40 -105 |
Примечание - Требуемые параметры оговариваются при заказе.
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных, на боковой поверхности трансформатора, методом графического устройства вывода ЭВМ; на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входит:
Трансформатор, шт.
Эксплуатационные документы, экз.:
паспорт
руководство по эксплуатации
Примечание - При поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1-го экземпляра на 3 трансформатора.
Поверка
Поверку трансформаторов тока проводят по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Межповерочный интервал - 8 лет.
Нормативная и техническая документация
ГОСТ 7746-2001. «Трансформаторы тока. Общие технические условия».
Технические условия ТУ 16-2004 ОГГ.671.237.049 ТУ. Трансформаторы тока серии ТВ.
Заключение
Тип трансформатора тока серии ТВ утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
Трансформаторы тока ТВ соответствуют требованиям безопасности. Сертификат соответствия № РОСС RU.MB02.B01044. Срок действия с 05.08.2005г. по 05.08.2008г. Выдан органом по сертификации высоковольтного электрооборудования ассоциации “ЭНЕРГОСЕРТ”.
