Пылемеры пробоотборные серии D-R

Назначение

Пылемеры пробоотборные серии D-R (далее - пылемеры) предназначены для определения концентрации пыли в различных газовых средах, преимущественно дымовых и отводящихся газах, посредством отбора проб из основного потока газа, предварительной подготовки отобранных проб и проведения измерений оптическим (D-R 820 F) или гравиметрическим (D-RC 120) стандартизированными методами.

Пылемеры D-R 820 F применяются для квазинепрерывных измерений экстрактивным методом предельно увлажненных газов, а также в условиях липкой пыли с температурой до 280°С.

Пылемеры D-RC 120 применяются как мобильное средство для разовых измерений или как эталонное средство калибровки^ шкал пылемеров с реализацией оптического или трибоэлектрического принципа измерений с целью установления соответствия между измеряемой величиной и концентрацией пыли, выраженной в единицах измерения «мг/м3». При этом пылемеры D-RC 120 осуществляют автоматический отбор проб с фиксацией параметров влажности, скорости, температуры и давления измеряемых газов, необходимых вместе с осажденной на фильтре и определенной весовым методом массой пыли для выражения концентрации в «мг/м3».

Область применения - предприятия химической, нефтеперерабатывающей, фармацевтической промышленности, строительной индустрии, жилищно-коммунального хозяйства, производство древесностружечных плит, мочевины и другие. Пылемеры D-RC 120 могут использоваться в службах экологического мониторинга и метрологических подразделениях предприятий.

Описание

Принцип действия пылемера D-R 820 F основан на измерении концентрации пыли оптическим методом в камере пылемера предварительно подготовленной пробы с помощью встроенного прибора D-R 800 F. Подготовка пробы состоит из операций подогрева и разбавления определенного количества влажного газа измеренной порцией очищенного воздуха в известных пропорциях с фиксацией параметров процесса, необходимых для расчета концентрации пыли в исходной пробе.

Пылемер D-R 820 F конструктивно представляет собой стационарную измерительную систему, состоящую из двух функционально связанных узлов:

> измерительного блока, монтируемого непосредственно на газоходе в месте отбора проб, включающего в себя подогреваемый пробоотборный зонд, эжектор, измерительную камеру с вмонтированным прибором D-R 800 F, систему газопроводов с клапанами, измерительные преобразователи температуры и давления;

> рамы обслуживания, монтируемой в месте, доступном для обслуживания, соединенной с измерительным блоком электрическими кабелями и шлангами для подвода воздуха, на котдрой размещены вычислительный блок, компрессоры эжектора и разбавления воздуха.;' !

Пылемер D-К 820 F работает в автоматическом квазиненрерывном режиме, отбирая с периодичностью 5 минут пробы измеряемого газа при помощи стационарно смонтированного в газохо-де пробоотборного зонда длиной 1000 мм

"Калибровку в Республике Беларусь в данном случае принято называть градуировкой

После отбора проба ппи необходимости подогревается для достижения температуры выше точки росы и разбавляется очищенным подогретым воздухом, расход которого также, как и пробы, измеряется преобразователями перепада давлений, а температура соответствующими средствами измерений. Микропроцессорный вычислитель, получив данные вышеперечисленных измерений и величину сигнала рассеивания «Са1» лазерного луча, на основании корреляции между полученными значениями оптических измерений и концентрацией пыли, определенной калибров-койп гравиметрическим методом, производит расчет концентрации пыли в исходной пробе в единицах «мг/м3», учитывая коэффициенты калибровки.

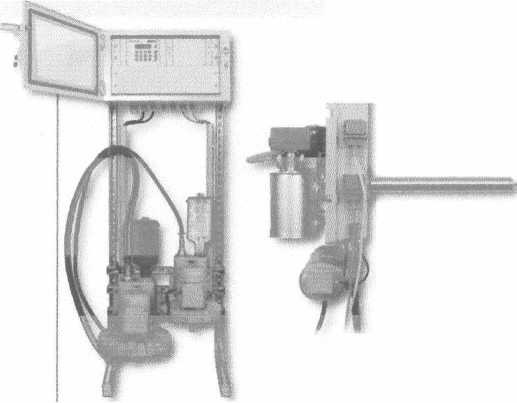

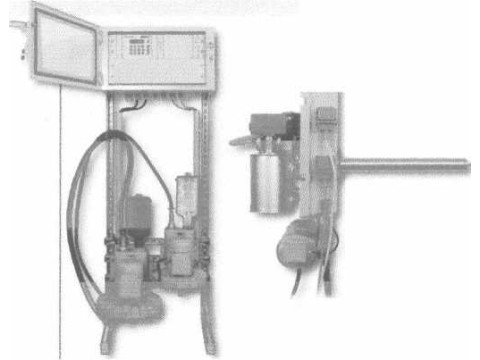

Фото внешнего вида пылемера D-R 820 F указано на рис. 1.

Рис. 1. Оощий вид пылемера D-R оДи »

Принцип действия пылемера D-RC 120 основан на реализации метода ручной гравиметрии, стандартизованного DIN EN 13284-1:2001 (аутентично ГОСТ Р ИСО 9096-2006, СТБ ИСО 12141-2005). Суть метода заключается в том, что исследуемый газ изокинетически экстрагируется из газохода с помощью пробоотборника специальной конструкции, параллельно измеряющего скорость потока по перепаду давления, температуру и влажность в потоке, проходит через стандартизованный фильтр с регулируемым расходом, через систему охлаждения и осушки, волюметр, измеряющий его объём и температуру, и выходит в окружающую среду. Пыль, осажденная на фильтре, взвешивается на точных весах, и значение её массы вводится в ПО ITES-Software. Имея исходные данные о массе пыли, температуре газа, барометрическом давлении и объёме в условиях измерения, производит расчет концентрации пыли на единицу объёма в нормальных условиях -«мг/м'я.

Пылемер D-RC 120 конструктивно представляет собой компактную мобильную систему, каждая из составных частей которой размещается в специальном переносимом кейсе:

> в измерительном кейсе находится вычислительный блок с клавишами управления, разъёмами соединений воздушных трактов, электрических кабелей и комплектом сменных наконечников пробоотборного зонда:

> в кейсе с аксессуарами размещаются блок измерения давления, сетевой шнур питания, соединительный кабель RS232-nopTa, шланг соединения с пробоотборником, емкость с силикагелем, шланг для дифференциального измерения давления во время измерения запыленности, шланг для дифференциального измерения давления во время измерения влажности;

> в ксйсс пробоотборников хранится зонд для измерения скорости потока, сто температуры и забора пробы газа с прокачкой через сменный фильтр с насадками;

> в компрессорном кейсе смонтирован воздушный насос для отбора проб, который имеет разъёмы и шланги для соединения с измерительным кейсом и кабель электропитания.

> управление данной системой производится с помощью программного обеспечения ITES-Software ПО позволяет ппоичвопить установку исходных пяпаметпов а также изменение - - J п

температуры, Ьарометрическох о давления, дифференциальною давления таза и расчет концентрации пыли на единицу объема в нормальных условиях.

Операции отбора пробы и определения параметров измерения (влажности, скорости потока по дифференциальному давлению, барометрического давления и температуры) выполняются в автоматическом режиме в местах измерительного сечения трубы, нормированных EN 15259:2007.

Взвешивание используемого фильтра до и после измерения выполняется в ручном режиме с соблюдением требований EN 13284-1:2001, значение массы осажденной пыли вводится в ПО, после чего по нормированным алгоритмам автоматически производится расчет концентраций пыли с возможностью печати. В стандартном исполнении измерительный блок оснащен интерфейсом RS 485 для передачи данных по протоколу Modbus.

Фото внешнего вида пылемера D-RC 120 и части комплектующих компонентов указаны на рис. 2.

Рис. 2. Общий вид пылемера D-RC 120, наконечник пробоотборного зонда

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

арактеристики пылемера D-

«хнические и ме'

1. OCHU1 таблице!.

Таблица!

Продолжение таблицы 1

’ В зависимости от применяемых средств и метода гравиметрической калибровки.

2. Основные технические и метрологические характеристики пылемера D-RC 120 приведены в

таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.                                                                                           z''v;h '

// чй q !               ’■ ■ «I -

Комплектность

КОМПЛЕКТНОСТЬ

Нормативные документы

DIN EN 13284-1:2001 Выбросы стационарных источников. Определение массовой концентрации пыли низкого диапазона. Часть 1. Метод ручной гравиметрии.

DIN EN 13284-2:2001 Выбросы стационарных источников. Определение массовой концентрации пыли низкого диапазона. Часть2. Автоматические измерительные системы.

DIN EN 14181:2004 Выбросы стационарных источников. Оценка качества автоматических измерительных систем.

DIN EN 15259:2007 Качество воздуха. Измерение выбросов стационарных источников. Требования к секциям и местам замера, к цели, плану и отчету измерения.

Техническая документация фирмы «DURAG GmbH», Германия.

Поверка

МРБ МП. 1942- 2009 Пылемеры пробоотборные D-R 820 F фирмы «DURAG GmbH», Германцу. Методика поверки

МРБ МП. 1943- 2009 Пылемеры пробоотборные серии D-R фирмы «DURAG GmbH», Германия.

Методика поверки.

Заключение

Тип «Пылемеры пробоотборные серии D-R» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями DIN EN 14181:2004 и DIN EN 15259:2007. Пылемеры пробоотборные серии D-R соответствуют технической документации фирмы «DURAG GmbH», Германия.

Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56,230003, г. Гродно,

факс (0152) 64 31 41, тел. (0152) 77 01 00,

эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
