Пылемеры стационарные безпробоотборные FW100, FW100Ex, FW300, OMD41, RM230
| Номер в ГРСИ РФ: | РБ 03 09 3844 08 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Пылемеры |
| Производитель / заявитель: | "SICK MAIHAK GmbH", Германия |
Пылемеры стационарные безпробоотборные FW100, FWlOOEx, FW300, OMD41, RM230 предназначены для определения концентрации пыли безпробоотборным методом в дымовых и технологических газах, газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3844 08 |
| Наименование | Пылемеры стационарные безпробоотборные FW100, FW100Ex, FW300, OMD41, RM230 |
| Год регистрации | 2008 |
| Номер сертификата | 5441 |
| Дата регистрации | 2008-08-28 |
| Срок действия | 2013-08-28 |
| Получатель сертификата | фирма "SICK MAIHAK GmbH", Германия (DE) |
Производитель / Заявитель
фирма "SICK MAIHAK GmbH"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1832-2008 |
Поверители
Скачать
|
Описание типа РБ 03 09 3844 08 [2010-04-23]
rb-03-09-3844-08_2010-04-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3844 08 [2008-01-01]
rb-03-09-3844-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Пылемеры стационарные безпробоотборные FW100, FWlOOEx, FW300, OMD41, RM230 предназначены для определения концентрации пыли безпробоотборным методом в дымовых и технологических газах, газовых смесях.
Область применения: во всех отраслях промышленности.
Описание
Работа пылемеров основана на оптическом принципе измерения концентрации твердых частиц в газовоздушных потоках.

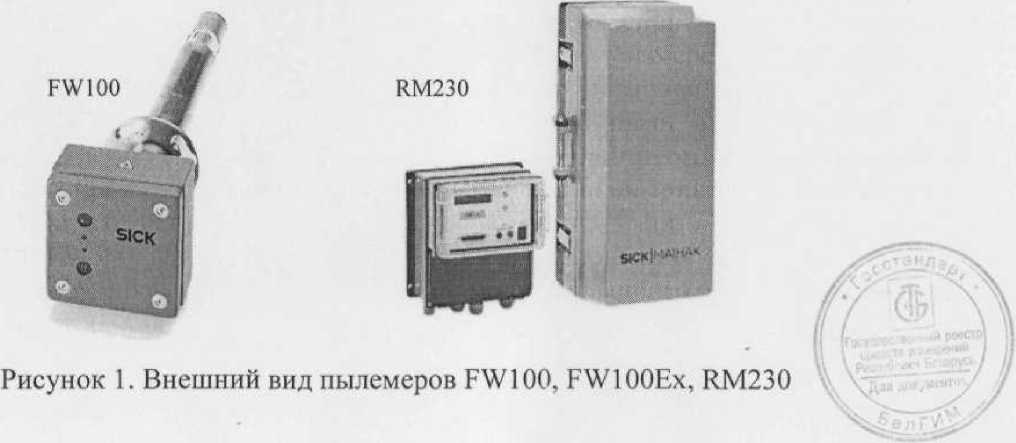

Для пылемеров FW100, FWlOOEx, RM230 - принцип измерения отраженного (рассеянного) на твердых частицах света (рассеяния в прямом направлении). В связи с высокой чувствительностью, этот принцип особенно подходит для измерения очень маленьких концентраций. Источник света - лазерный светодиод. Модулированное излучение от лазерного светодиода (в видимом диапазоне) направляется на частицы пыли в газовом потоке. Свет, рассеянный частицами, регистрируется высокочувствительным датчиком. Точка пересечения луча излучателя и апертуры приемника определяет объем измерительной зоны в газоходе. Измеренная интенсивность рассеянного света пропорциональна концентрации пыли.
Для пылемеров FW300, OMD41 - принцип измерения поглощенного при прохождения через газо-пылевой поток модулированного света. Источник модулированного света - ксеноновая лампа с высокой интенсивностью свечения. Излучатель и приемник устанавливаются с противоположных сторон газохода. Степень ослабления света газо-пылевым потоком пропорциональна концентрации пыли.
После гравиметрических измерений и получения калибровочных данных для всех модификаций пылемеров может выводиться измерительный сигнал, который пропорционален концентрации пыли.

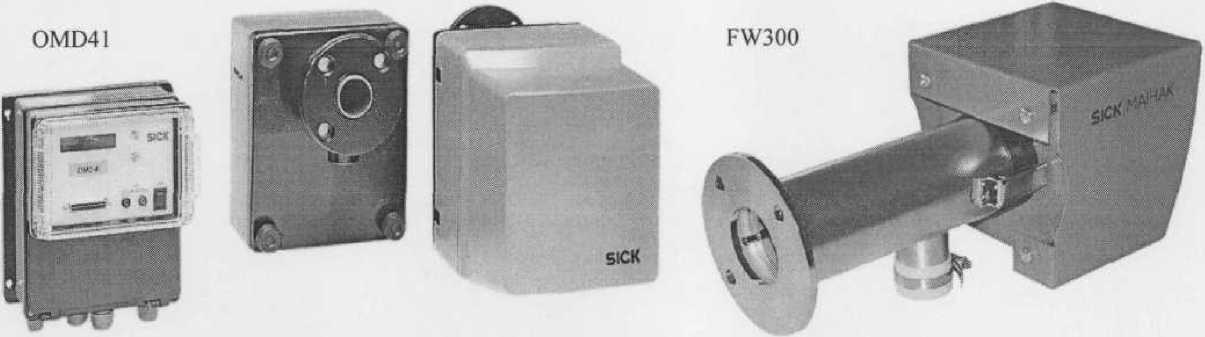

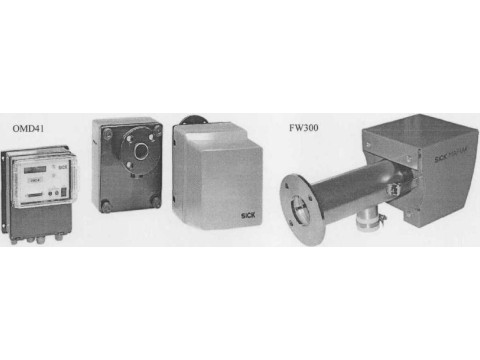

Рисунок 2. Внешний вид пылемеров FW300, 0MD41
Схема с указанием места нанесения поверительного клейма-наклейки приведена в Приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1 - 4.
Таблица 1
|
Характеристика |
Значение | ||
|
FW101 |
FWlOlEx |
FW102 | |
|
Минимальный диапазон измерений концентрации пыли, мг/м3 |
от 0 до 5 | ||
|
Максимальный диапазон измерений концентрации пыли, мг/м3 |
от 0 до 200 | ||
|
Пределы относительной погрешности измерения рассеянного света, % |
±3,0 | ||
|
Пределы относительной погрешности выходного токового сигнала, % |
±0,2 | ||
|
Диапазон температур рабочей среды, °C |
от минус 20 до плюс 220 | ||
|
Диапазон напряжений питания переменного тока коммутационного модуля, В |
от 100 до 240 | ||
|
Максимальная потребляемая мощность при питании от сети, Вт |
70 | ||
|
Номинальное напряжение питания постоянного тока источника/приемника, В |
24 | ||
|
Максимальная потребляемая мощность при питании от источника напряжения постоянного тока, Вт |
4 | ||
|
Примечание: Относительная погрешность измерения концентрации пыли пылемерами стационарными безпробоотборными FW101, FWlOlEx, FW102 определяется на месте эксплуатации в реальных условиях после градуировки гравиметрическим методом по ПМА узаконенной в установленном порядке, не более ±15 %. | |||
Таблица 2
|
Характеристика |
Значение FW300 |
|
1 |
2 |
|
Принцип действия |
светопропускание |
|
Диапазон измерения концентрации пыли на измерительном участке 1 м, мг/м3 |
от 0 до 13 |
|
Минимальный диапазон измерений светопропускания, % |
от 100 до 80 |
|
Максимальный диапазон измерений светопропускания. % |
от 100 до 0 |
|
Пределы относительной погрешности измерения светопропускания, % |
±3,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Минимальный диапазон измерений светопроницаемости, % |
от 0 до 20 |
|
Максимальный диапазон измерений светопроницаемости, % |
от 0 до 100 |
|
Пределы относительной погрешности измерения светопроницаемости, % |
±3,0 |
|
Минимальный диапазон измерений светопоглощения, % |
от 0 до 0,1 |
|
Максимальный диапазон измерений светопоглощения, % |
от 0 до 2,5 |
|
Пределы относительной погрешности измерения светопоглощения, % |
±2,0 |
|
Максимальная температура рабочей среды, °C |
600 |
|
Диапазон напряжений питания переменного тока, В |
от 100 до 240 |
|
Максимальная потребляемая мощность, Вт |
70 |
|
Пределы относительной погрешности выходного токового сигнала, % |
±0,2 |
|
Примечание: Относительная погрешность измерения концентрации пыли пылемерами стационарными безпробоотборными FW300 определяется на месте эксплуатации в реальных условиях после градуировки гравиметрическим методом по ПМА узаконенной в установленном порядке, не более ±15 %. | |
Таблица 3
|
Характеристика |
Значение | ||
|
OMD41-02 |
OMD41-03 |
OMD41-04 | |
|
Мииимальный/максимальный диапазон измерения концентрации пыли, мг/м3 |
от 0 до 4000/от 0 до 200 | ||
|
Максимальный/минимальный диапазон измерений светопропускания, % |
от 100 до 0 % /от 100 до 50 % |
от 100 до 0 % /от 100 до 80 % |
от 100 до 0 % /от 100 до 50 % |
|
Пределы относительной погрешности измерения светопропускания, % |
±3,0 | ||
|
Максимальный/минимальный диапазон измерений светопроницаемости, % |
от Одо 100% /от 0 до 50 % |
от 0 до 100 % /от 0 до 20 % |
от Одо 100% /от 0 до 50 % |
|
Максимальный/минимальный диапазон измерений светопоглощения, % |
от 0 до 2 /от 0 до 0,3 |
от 0 до 2 /от 0 до 0,1 |
от 0 до 2 /от 0 до 0,3 |
|
Пределы относительной погрешности выходного токового сигнала, % |
±0,2 | ||
|
Габаритные размеры, мм, не более |
205x270x375,5 |
205x270x250,5 |
196x203x162,5 |
|
Масса, кг, не более |
12 |
8 |
4 |
|
Диапазон напряжений питания переменного тока, В |
от 90 до 260 | ||
|
Максимальная потребляемая мощность, Вт |
200 | ||
Примечание: Относительная погрешность измерения концентрации пыли пылемерами стационарными безпробоотборными OMD41-02, OMD41-03, OMD41-04 определяется на месте эксплуатации в реальных условиях после градуировки гравиметрическим методом по ПМА узаконенной в установленном порядке, не более ±15 %.
Таблица 4
|
Характеристика |
Значение RM230 |
|
1 |
2 |
|
Принцип действия |
рассеяние света с обратным потоком |
|
Минимальный диапазон измерения концентрации пыли, мг/м3 |
от 0 до 0,5 |
|
Максимальный диапазон измерения концентрации пыли, мг/м3 |
от 0 до 200 |
|
Пределы относительной погрешности измерения рассеянного света, % | |
|
Пределы относительной погрешности преобразования значения концентрации в выходной токовый сигнал, % |
: ±0,2 ’ |
Продолжение таблицы 4
|
1 |
2 |
|
Максимальная температура рабочей среды, °C |
500 |
|
Диапазон напряжений питания переменного тока, В |
от 90 до 260 |
|
Максимальная потребляемая мощность, ВА |
20 |
|
Примечание: Относительная погрешность измерения концентрации пыли пылемерами стационарными безпробоотборными RM230 определяется на месте эксплуатации в реальных условиях после градуировки гравиметрическим методом по ПМА узаконенной в установленном порядке, не более ±15 %. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки измерителей указан в таблице 4.
Таблица 2
|
Наименование |
Количество |
|
Пылемер |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1832-2008 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK MAIHAK GmbH", Германия.
МРБ МП. 1832-2008 "Пылемеры стационарные безпробоотборные FW100, FWlOOEx, FW300, OMD41, RM230. Методика поверки".
Заключение
Пылемеры стационарные безпробоотборные FW100, FWlOOEx, FW300, OMD41, RM230 соответствуют требованиям документации фирмы "SICK MAIHAK GmbH", Германия.
Межповерочный интервал - не более 12 месяцев, для измерителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № ВY/112.02.1.0.0025
