Газоанализаторы ДЭКОС

Назначение

Газоанализаторы ДЭКОС предназначены для циклического автоматического измерения объемной доли четырех компонентов из пяти возможных: оксида углерода (СО), кислорода (Ог), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2) в промышленных и дымовых газах топливосжигающих установок и технологических процессах.

Область применения - контроль дымовых газов в различных отраслях промышленности в невзрывоопасных зонах помещений.

Описание

Газоанализаторы ДЭКОС являются стационарными, автоматическими, многоканальными показывающими приборами циклического действия.

Способ подачи контролируемой среды - принудительный.

Конструктивно газоанализатор состоит из следующих модулей, смонтированных в пластиковом корпусе на металлическом основании:

модуль пробоподготовки и осушки газовой пробы;

модуль питания;

модуль измерительных ячеек;

модуль индикации;

модуль обработки информации (микропроцессорный модуль);

модуль передачи данных и внешних коммуникаций;

модуль хранения информации с картой внешней памяти и адаптером; регулируемый побудитель расхода газовой пробы.

Принцип работы основан на выработке измерительной ячейкой газоанализатора токового сигнала в результате химической реакции с участием молекул определяемого компонента. Значение тока пропорционально концентрации определяемого компонента в анализируемой среде.

Электрическое питание осуществляется от источника переменного тока с номинальным напряжением 24 В при номинальной частоте 50 Гц.

Внешний вид газоанализатора ДЭКОС приведен на рисунке 1.

Защита от несанкционированного доступа осуществляется системой паролей и программным обеспечением предприятия изготовителя.

Место нанесения Знака поверки приведена в Приложении А к Описанию типа.

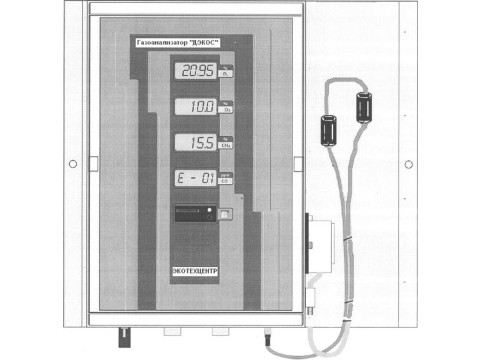

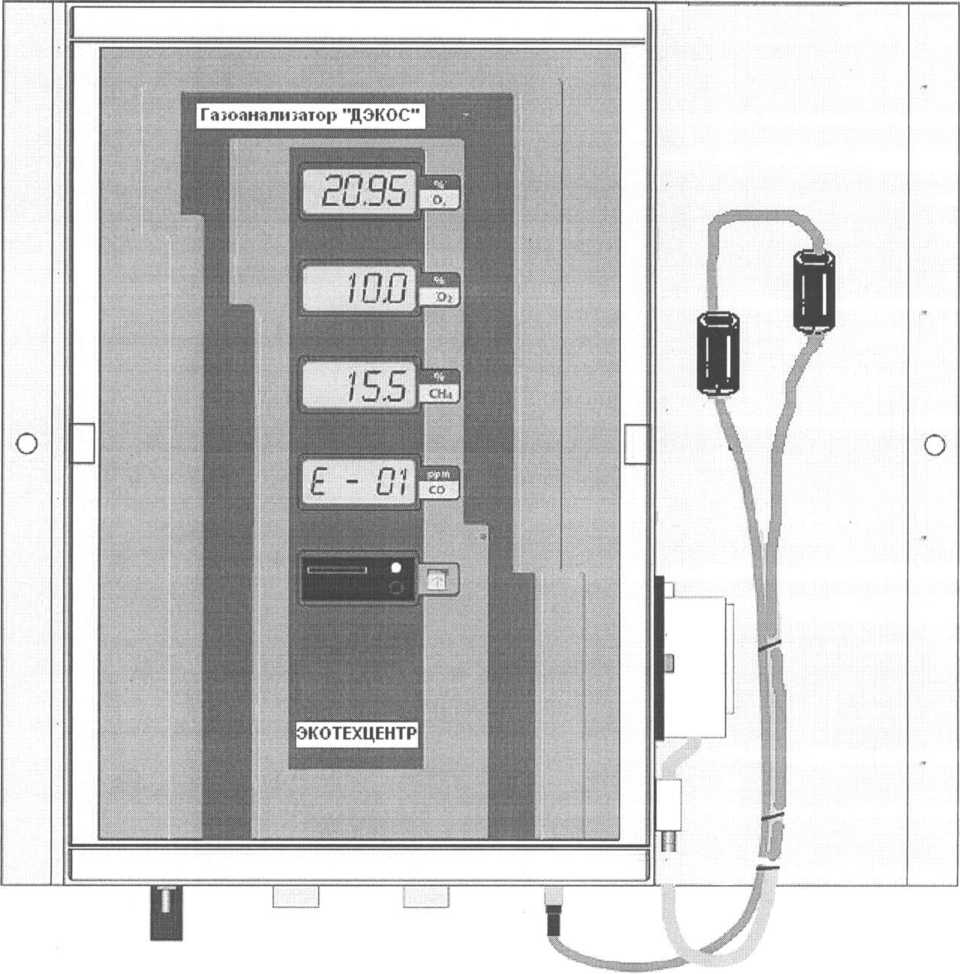

Рисунок 1 Внешний вид газоанализатора ДЭКОС

Государственный реестр] I средств измерений / \ РеспуСлши Беларусь I \Для докумипад/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерения, пределы допускаемых основных погрешностей объемной доли и номинальная цена единицы наименьшего разряда цифровой индикации должны соответствовать представленным в таблице 1.1.

Таблица 1.1

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих условий применения на каждые 10 °C:

- по кислороду...........................................................0,05 %;

- по остальным компонентам..........................................0,2 Зо.

Время прогрева, мин, не более

Номинальное время установления показаний, т0.9, и пределы допускаемых отклонений от него, с, не более

Время непрерывной работы, ч, ........................................... неограниченно.

Устойчивость к перегрузке по оксиду углерода не менее, чем 130 % от верхнего предела измерений в течение 1 мин., время восстановления показаний, мин, не более

Устойчивость к воздействию внешнего переменного магнитного поля с индукцией 0,5 мТл.

Последовательный интерфейс RS-232 для обмена информацией с ПЭВМ.

Потребляемая мощность, В-A, не более,

Номинальное напряжение питания переменного тока, В,

Номинальная частота напряжения питания, Гц

Габаритные размеры, мм, не боле.................................................. 380 х 300 х 140.

Масса, кг, не более

.............от 0 до плюс 40. 80 при температуре 25°С, ...............от 84 до 106,7. ) ....................... IP20.

.......................... 5000. .............................10.

Рабочий диапазон температур, °C,...................................

Относительная влажность, %,

Атмосферное давление, кПа, .......................................

Степень защитной оболочки по ГОСТ 14254-96 (МЭК529-89) Средняя наработка на отказ, ч, не менее .........................

Средний срок службы, лет, не менее ..............................

Среднее время восстановления работоспособного состояния, ч, не более .. Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002

Знак утверждения типа

Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора и типографским способом на титульный лист паспорта.

Комплектность

Состав комплекта поставки газоанализатора ДЭКОС приведен в таблице 1.

Таблица 1

Примечания: * - поставляется по отдельному заказу.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ТУ BY 190604733.001-2009 «Газоанализатор ДЭКОС. Технические условия».

МРБ МП. 1881-2009 «Методика поверки. Газоанализаторы ДЭКОС».

Заключение

Газоанализаторы ДЭКОС соответствуют требованиям ГОСТ 12997-84, ГОСТ 13320-81, ТУ РБ 190604733.001-2009.

Межповерочный интервал - не более 6 месяцев (при применении в сфере законодательной метрологии).
