Анализаторы содержания нефтепродуктов в воде лабораторные АН-2

Назначение

Анализаторы содержания нефтепродуктов в воде лабораторные АН-2 предназначены для определения концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.

Описание

Принцип действия анализаторов основан на экстракционно-фотометрическом методе определения содержания нефтепродуктов в анализируемой пробе воды, заключающемся в экстракции нефтепродуктов и полярных соединений, отделении нефтепродуктов от других классов органических соединений на хроматографической колонке и количественном определении содержания экстрагированных нефтепродуктов в четыреххлористом углероде или тетрахлорэтилене фотометрическим методом в инфракрасной области спектра.

Анализатор выполнен в виде отдельных блоков: концентратом ера, экстрактора, блока хроматографических колонок, делительной воронки с краном и кюветы.

Отсчетным устройством является жидкокристаллический индикатор.

Общий вид анализатора приведен на рисунке 1.

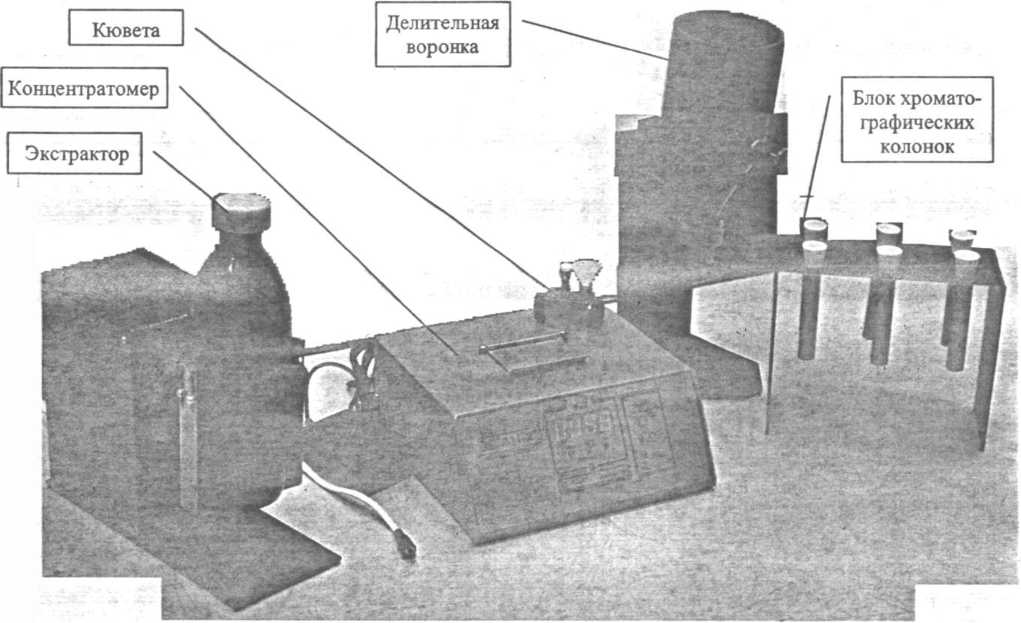

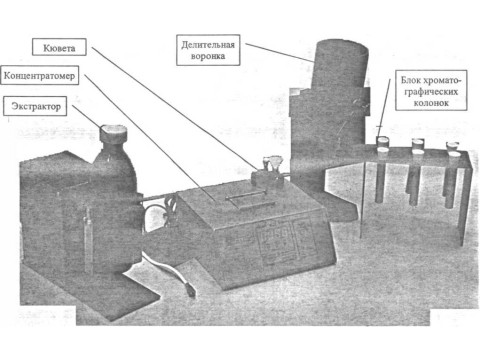

Рисунок 1 - Общий вид анализатора

Схема пломбировки приведена на рисунке 2.

Место пломбировки

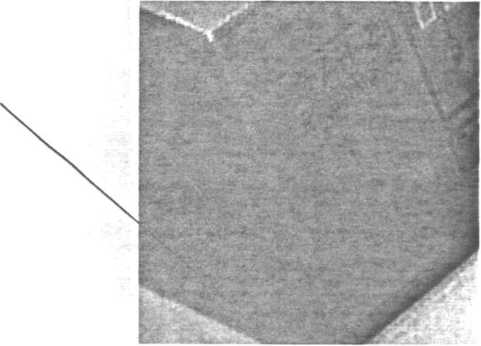

Рисунок 2 - Схема пломбировки

Технические характеристики

Диапазон измерения концентратомером содержания нефтепродуктов в четы

реххлористом углероде или тетрахлорэтилене, что обеспечивает измерение содержания нефтепродуктов в воде в диапазоне от 0,04 до 1000,0, мг/л        от 2 до 100

Пределы допускаемой основной абсолютной погрешности измерения, мг/л ±2 Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °C, мг/л

Пределы допускаемой дополнительной погрешности от изменения температуры контролируемой среды на каждые 10 °C, мг/л

Пределы допускаемой дополнительной погрешности от изменения напряжения питания, мг/л

Пределы допускаемой дополнительной погрешности от воздействия вибрации частотой 50 Гц и амплитудой не более 0,1 мм, мг/л

Время экстрагирования нефтепродуктов из пробы воды, с                   300 ±10

Изменение показаний за регламентированный период (4 часа), мг/л

Масса, кг, не более: - концентратом ер

- экстрактор

- делительная воронка с краном

- блок хроматографических колонок

Габаритные размеры, мм, не более: - концентратомер                                                   220x210x100

- экстрактор                                                         265x100x280

- делительная воронка с краном                                        150x95x340

- блок хроматографических колонок                                     80х 180х 180

Питание: - напряжение переменного тока частотой 50 ± 1 Гц, В                      220*22

или напряжение постоянного тока, В

Потребляемая мощность, ВА, не более

Вероятность безотказной работы за 1000 ч

Условия эксплуатации: - температура анализируемой среды, °C

- температура окружающей среды, °C

- относительная влажность при температуре 25 °C, %                     до 80

- атмосферное давление, мм рт.ст.                                       630 - 800

Знак утверждения типа

Знак утверждения типа наносится типографским методом на титульный лист Руководства по эксплуатации и на шильдик, закрепленный на задней стенке концентратомера, методом шелкографии.

Комплектность

Поверка

осуществляется в соответствии методикой поверки АИП2.840.056Д1 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Методика поверки», согласованной ГЦИ СИ Тест-С.-Петербург в декабре 2004 г.

Перечень основных средств поверки:

- четырёххлористоый углерод ГОСТ 20288 или тетрахлорэтилен ТУ 2631 -031 -44493179-99;

- секундомер СОПпр-2а-3 ТУ 25-18120021-90, 60 мин, КТ 2,0;

- цилиндр 1-500-2 ГОСТ 1770;

- колбы 2-100-2, 2-500-2 ГОСТ 1770;

- колбы 1-2-2-10, 1-2-2-25 ГОСТ 29228;

- пипетка 1-2-2-10, 2-2-2-25 ГОСТ 29169;

- стаканчик для взвешивания ГОСТ 25336;

- дизельное топливо высшей категории по ГОСТ 1667;

- цетан эталонный ГОСТ 12525;

- изооктан эталонный ГОСТ 12433:

- бензол ч.д.а. ГОСТ 5955;

- весы лабораторные ГОСТ 24104, НПВ 200 г, КТ 2.

Сведения о методах измерений

Методы измерений анализатором приведены в разделе 10 Руководства по эксплуатации АИП2.840.056РЭ «Анализаторы содержания нефтепродуктов в воде лабораторные АН-2. Руководство по эксплуатации».

Нормативные документы

1. ТУ 301-12-009-91 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Технические условия».

2. Методика АИП2.840.056 «Анализатор содержания нефтепродуктов в воде лабораторный АН-2. Методика поверки», согласованная ГЦИ СИ Тест-С.-Петербург в декабре 2004 года.

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды.
