Анемометры мAS
| Номер в ГРСИ РФ: | РБ 03 22 4912 12 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Категория: | Анемометры |
| Производитель / заявитель: | Институт механики горных пород Польской академии наук, Польша |
|
Описание типа РБ 03 22 4912 12 [2012-11-27]
rb-03-22-4912-12_2012-11-27.pdf
|
Скачать |
Анемометры pAS (далее-анемометры) предназначены для измерения мгновенной и средней скорости движения воздушного потока в шахтах и рудниках всех категорий, в системах промышленной вентиляции и кондиционирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 4912 12 |
| Наименование | Анемометры мAS |
| Год регистрации | 2012 |
| Номер сертификата | 8005 |
| Дата регистрации | 2012-07-26 |
| Срок действия | 2017-07-26 |
| Получатель сертификата | Институт механики горных пород Польской академии наук, Польша (PL) |
Производитель / Заявитель
Институт механики горных пород Польской академии наук
Адрес: 30-059 Krakow, ul. Reymonta 27
Контакты: (012) 637-62-00 / (012) 637-28-84
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2261-2012. |
Поверители
Скачать
|
Описание типа РБ 03 22 4912 12 [2012-11-27]
rb-03-22-4912-12_2012-11-27.pdf
|
Скачать |
Описание типа
Назначение
Анемометры pAS (далее-анемометры) предназначены для измерения мгновенной и средней скорости движения воздушного потока в шахтах и рудниках всех категорий, в системах промышленной вентиляции и кондиционирования.
Область применения - предприятия химической, горно-рудной промышленности и других областей хозяйственной деятельности.
Описание
Работа анемометров pAS (pAS4 и pAS5) основана на тахометрическом принципе преобразования скорости воздушного потока в частоту электрического сигнала с помощью металлической крыльчатки, угловая скорость вращения которой линейно зависит от скорости набегающего воздушного потока. При этом ее лопасти пересекают магнитное поле катушки индуктивности и вносят в нее активные потери, что используется для формирования последовательности импульсов напряжения, частота следования которых линейно связана со скоростью воздушного потока.
Электронный модуль позволяет отображать на дисплее значения измеряемых величин, а также проводить выбор режимов измерения.
Для совместной работы с компьютером анемометры pAS выпускаются в двух исполнениях: анемометры pAS4 имеют встроенный инфракрасный порт типа IrDA, а анемометры pAS5 встроенный порт USB.
Источником питания анемометров является водородно-никелевый аккумулятор.
Анемометры могут быть размещены на удлинительной штанге, являющейся дополнительным оборудованием.
Внешний вид анемометров pAS приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.

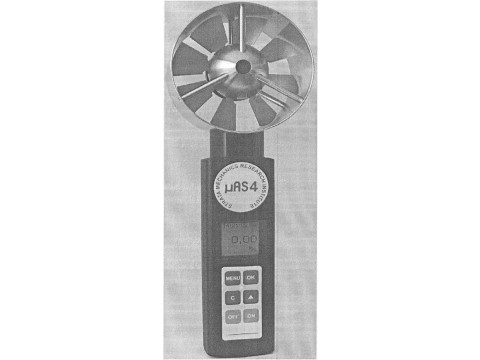

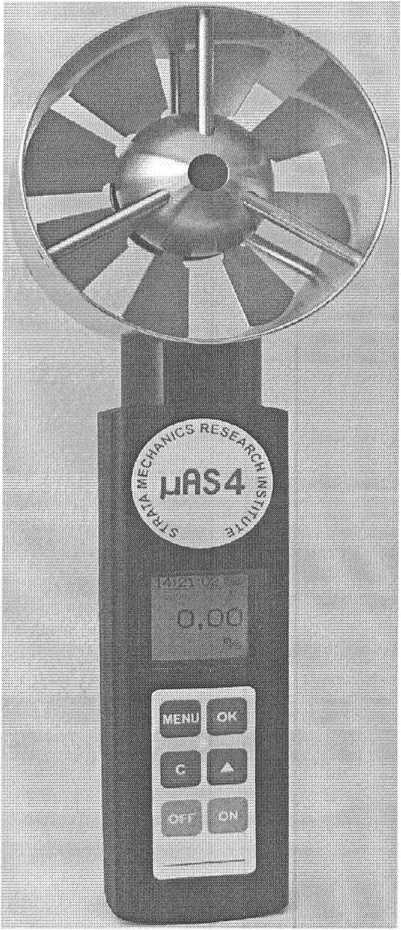

Рис. 1 анемометры pAS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анемометров pAS приведены в таблице 1
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения скорости движения воздушного потока, м/с |
от 0,20 до 20,00 |
|
Пределы допускаемой абсолютной погрешности измерения, м/с |
±(0,5%V + 0,02) где V - измеренная скорость движения воздушного потока, м/с |
Продолжение таблицы 1
|
1 |
2 |
|
Чувствительность на момент начала вращения крыльчатки, м/с |
от 0,15 до 0,19 |
|
Диапазон длительности интервала времени для измерения среднего значения скорости, с |
от 2 до 36000 |
|
Габаритные размеры анемометра, мм, не более |
289x60x100 |
|
Длина удлиняющей штанги, м |
от 1,5 до 2 |
|
Масса с источником питания, кг, не более |
0,80 |
|
Диапазон рабочих температур, °C - в шахтах и рудниках: - в системах промышленной вентиляции и кондиционирования: |
от минус 10 до плюс 50 от плюс 5 до плюс 50 |
|
Относительная влажность окружающего воздуха при 35 °C, % |
от 0 до 95 |
|
Температура транспортирования, °C |
от минус 15 до плюс 50 |
|
Степень защиты, обеспечиваемая оболочкой корпуса электронного блока |
IP 65 |
|
Маркировка взрывозащиты |
I Ml Ex ia I II2 G Ex ia IIB T4 II 2D Ex iaD21 IP65 T110°C |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию анемометров pAS
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- анемометр pAS;
- руководство по эксплуатации;
- футляр;
- методика поверки МРБ МП 2261-2012 ’’Анемометры pAS. Методика поверки."
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация изготовителя "Института механики горных пород Польской академии наук" (Польша)
Методика поверки МРБ МП 2261-2012 "Анемометр pAS. Методика поверки".
Заключение
Анемометры pAS соответствуют технической документации изготовителя.
Межповерочный интервал - не более 12 месяцев (для анемометров pAS, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
