Анемометры ультразвуковые DAV
| Номер в ГРСИ РФ: | РБ 03 22 6022 16 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Категория: | Анемометры |
| Производитель / заявитель: | "EMAG-SERWIS Sp. z o.o.", Польша |
|
Описание типа РБ 03 22 6022 16 [2017-01-13]
rb-03-22-6022-16_2017-01-13.pdf
|
Скачать |
Анемометры ультразвуковые DAV (далее - анемометры) предназначены для измерения скорости воздушного потока и преобразования измеренного значения скорости в выходной аналоговый или цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 6022 16 |
| Наименование | Анемометры ультразвуковые DAV |
| Год регистрации | 2016 |
| Номер сертификата | 10461 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "EMAG-SERWIS Sp. z o.o.", Польша (PL) |
Производитель / Заявитель
фирма "EMAG-SERWIS Sp. z o.o."
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2602-2016. |
Поверители
Скачать
|
Описание типа РБ 03 22 6022 16 [2017-01-13]
rb-03-22-6022-16_2017-01-13.pdf
|
Скачать |
Описание типа
Назначение
Анемометры ультразвуковые DAV (далее - анемометры) предназначены для измерения скорости воздушного потока и преобразования измеренного значения скорости в выходной аналоговый или цифровой сигнал.
Область применения - системы промышленной вентиляции и кондиционирования, в различных отраслях промышленности и хозяйственной деятельности (за исключением взрывоопасных зон).
Описание
Принцип действия анемометров основан на излучении и приёме ультразвуковых волн, распространяющихся в цилиндрическом воздуховоде между двумя пьезоэлектрическими преобразователями. Пьезоэлектрические преобразователи поочередно выступают в роли приёмника и передатчика ультразвуковых сигналов. Разность времени прохождения ультразвуковых сигналов пропорциональна скорости воздушного потока, проходящего через воздуховод.
Конструктивно анемометр состоит из первичного преобразователя (измерительной головки GAV) и вторичного преобразователя.
Первичный преобразователь состоит из цилиндрического воздуховода с двумя пьезоэлектрическими преобразователями и держателя. Вторичный преобразователь состоит из двух блоков: верхнего и нижнего.
Верхний блок (блок измерительной головки) оснащён снаружи ЖК-дисплеем и светодиодным аварийным сигнализатором, внутри корпуса располагается электронная схема.
Нижний блок (блок подключений) содержит клеммы питания и выходных сигналов, гальванически развязанные двухпозиционные выходы, а также кабельные вводы и разъём для подключения калибровочной клавиатуры КВ-1 в нижней части блока.
На ЖК-дисплее отображается значение скорости. Электронная схема преобразует измеренное значение скорости в пропорциональный выходной аналоговый или цифровой сигнал.
Обмен информации между первичным преобразователем GAV и вторичным преобразователем осуществляется по интерфейсу RS485 через кабель CKM/W.
Вторичный преобразователь выпускают в трёх исполнениях, различающихся по виду выходного сигнала:
- один аналоговый сигнал силы постоянного тока от 4 до 20 мА (DAV-i.4); _____
- два аналоговых сигналов напряжения постоянного тока от 0,4 до 2 В
- один цифровой сигнал по протоколу Modbus RTU, интерфейс RS485, Анемометры не предназначены для работы во взрывоопасных зонах II Внешний вид анемометров приведён на рисунке 1. V
Место нанесения знака поверки (клейма-наклейки) указано в приложе

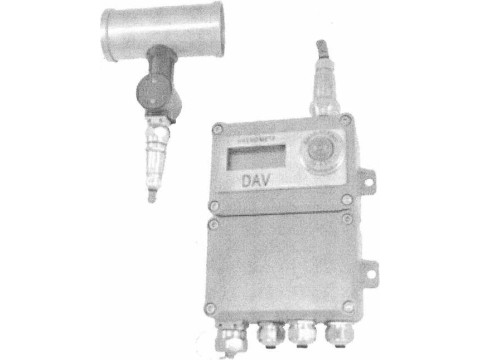

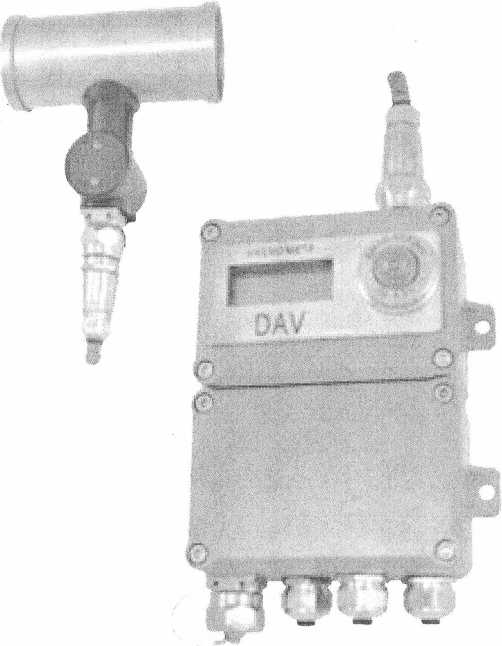

Рисунок 1 - Внешний вид анемометров ультразвуковых DAV
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анемометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 Диапазон показаний скорости воздушного потока (двунаправленный режим измерения), м/с |
от 0,1 до 20 |
|
2 Диапазон измерений скорости воздушного потока (двунаправленный режим измерения), м/с |
от 0,2 до 20 |
|
3 Пределы допускаемой абсолютной погрешности анемометра при измерении скорости воздушного потока, м/с |
±(0,05V+ 0,1), где V - измеренное значение скорости воздушного потока, м/с |
|
4 Дискретность показаний измеренного значения скорости воздушного потока, м/с |
0,1 |
|
5 Напряжение питания постоянного тока, В |
от 8 до 15,5 |
|
6 Диапазон температур окружающего воздуха рабочих условий применения, °C: - первичный преобразователь GAV - вторичный преобразователь (индикация ЖК-дисплея) |
от -20 до +40 от -10 до +40 |
|
7 Диапазон относительной влажности окружающего воздуха рабочих условий применения, % |
от 5 до 95 (без конденсации) |
|
8 Диапазон температур транспортирования и хранения, °C |
от -20 до,- +40 + • |
|
9 Характеристики выходных сигналов: - аналоговый токовый сигнал, мА - аналоговый сигнал напряжения, В - цифровой сигнал, протокол |
Modbus RTU>®<S4S$) / |
Окончание таблицы 1
|
Наименование характеристики |
Значение |
|
10 Допускаемый угол отклонения продольной оси первичного преобразователя GAV от направления воздушного потока, не более |
10° |
|
11 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP54 |
|
12 Габаритные размеры, мм, не более: - первичный преобразователь GAV (без держателя) - вторичный преобразователь - соединительный кабель CKM/W (длина) |
183 х 146 х 68 160 х 226 х 85 15 м (опционально до 30 м) |
|
13 Масса, кг, не более: - первичный преобразователь GAV (с держателем) - вторичный преобразователь - соединительный кабель CKM/W (длиной 15 м) |
0,75 3,5 2,8 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Основной комплект поставки включает:
- анемометр;
- инструкции по обслуживанию первичного преобразователя GAV и вторичного преобразователя;
- кабель CKM/W;
- имбусовый ключ 4 мм.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «EMAG-SERWIS Sp. z о.о.», Польша.
МРБ МП.2602-2016 Анемометры ультразвуковые DAV. Методика поверки
Заключение
Анемометры ультразвуковые DAV соответствуют требованиям документации фирмы «EMAG-SERWIS Sp. z о.о.», Польша.
Анемометры соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия
№ ТС BY/112 11.01. ТР020 003 19364 от 16.11.2016).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел.
-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
