Термоанемометры ТТМ-2

Назначение

Термоансмометры ТТМ-2 (далее - термоанемометры) предназначены для измерений скорости воздушного потока в жилых и производственных помещениях, системах кондиционирования, отопления и вентиляции.

Описание

Принцип действия термоанемометров основан на измерении тока, которым нагревается терморезистор, помещенный в воздушный поток. При наличии воздушного потока происходит охлаждение терморезистора и одновременно микропроцессор выдает команду на увеличение тока подогрева терморезистора, для поддержания постоянного значения его сопротивления. Таким образом, при увеличении скорости увеличивается ток подогрева, величина которого пропорциональна скорости воздушного потока.

В состав термоанемометра входят первичный измерительный преобразователь (зонд), и измерительный блок, соединяемые между собой гибким кабелем.

Конструктивно зонд состоит из металлической трубки, на конце которой расположены платиновые терморезисторы, а на другом - ручка для удобства работы оператора (для модификации ТТМ-2-01 и ТТМ-2-02) или блок преобразования и управления (модификации ТТМ-2-03, ТТМ-2-04, ТТМ-2/4-05 , ТТМ-2/Х-06).

Модификации тер.моанемометра имеют следующие отличительные особенности:

ТТМ-2-01 (в металлическом корпусе), ТТМ-2-02^ (в пластмассовом корпусе) -портативные термоанемометры для измерений скорости потока воздуха и индикации температуры.

ТТМ-2-03, ТТМ-2-04 - не имеют индикаторного табло и преобразуют скорость воздушного потока в пропорциональный электрический сигнал или код.

ТТМ-2/4-05 (сетевой четырехканатьный), ТТМ-2/Х-06 (сетевой многоканатьный, X -количество каналов от 1 до 16) - термоанемометры для измерений скорости, расхода (методом площадь-скорость по ГОСТ 8.361-79).

ТТМ-2-01 и ТТМ-2-02 могут осуществлять передачу данных по цифровому интерфейсу RS-232 и USB, ТТМ-2-03 и ТТМ-2-04 - по цифровому интерфейсу RS-485, ТТМ-2/4-05 и ТТМ-2/Х-06 - по интерфейсам RS-232, RS-485, USB, Ethernet.

ТТМ-2-03 и ТТМ-2-04 имеет настраиваемый аналоговый выход по току (4...20 мА, 0...20 мА, 0...5 мА) с общим “минусом”.

ГТМ-2/Х-06 имеет возможность:

установления и индикации порогов по скорости потока (расхода) и температуре, в том числе с изменением во времени;

регулирования скорости потока (расхода) и температуры (по двум установленным порогам по восьми каналам);

индикации текущих значений параметров измерений;

запоминания измеренных значений.

Внешний вид термоанемометров приведен на рисунках 1 - 9.

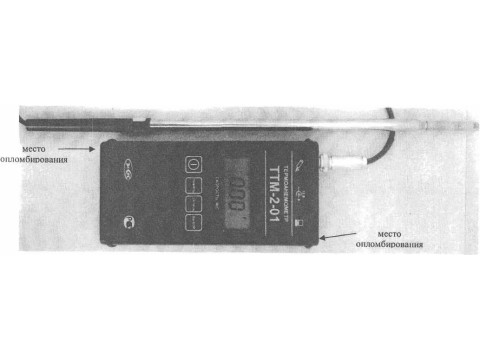

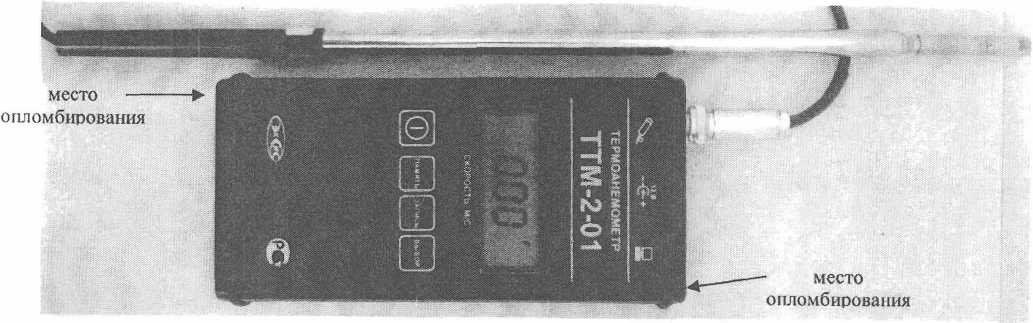

Рисунок 1. Модификация ТТМ-2-01

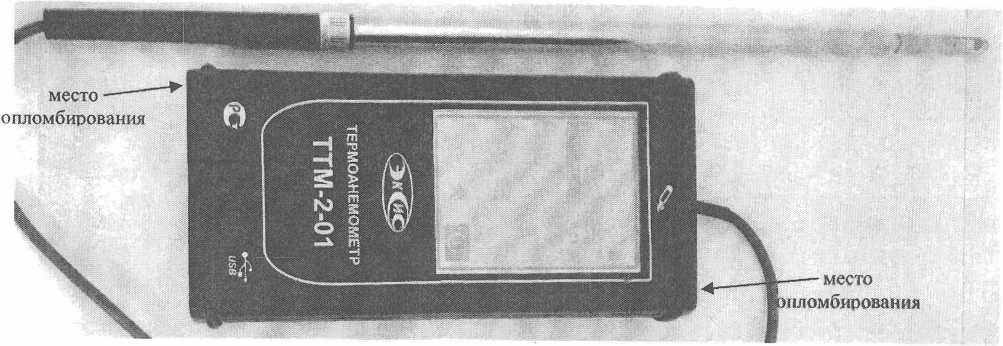

Рисунок 2. Модификация ТТМ-2-01, исполнение ТТМ-2-01 Т

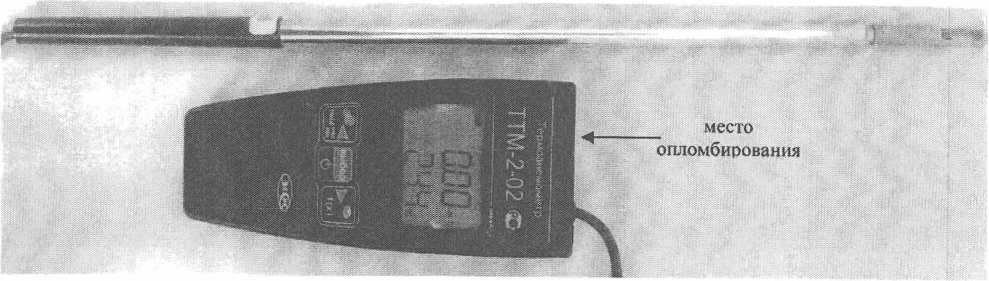

Рисунок 3. Модификация ТТМ-2-02

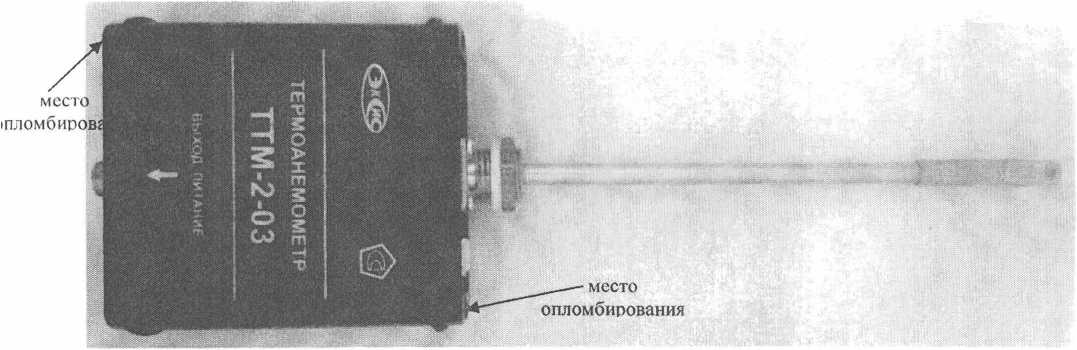

Рисунок 4. Модификация ТТМ-2-03

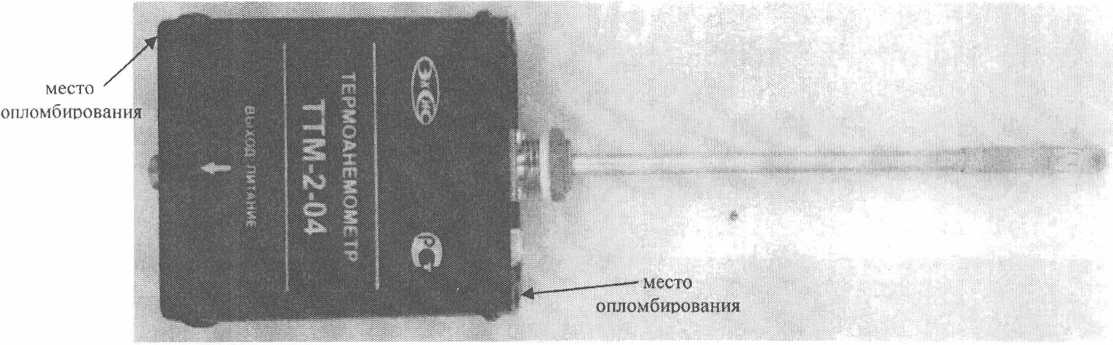

Рисунок 5. Модификация ТТМ-2-04

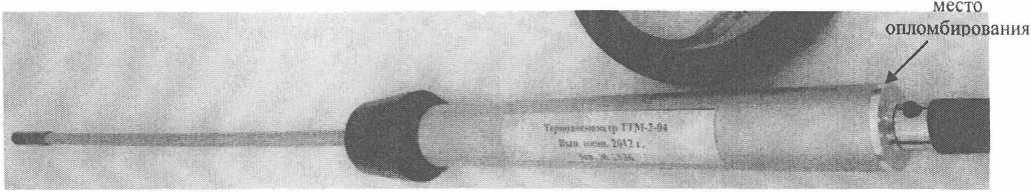

Рисунок 6. Модификация ТТМ-2-04, исполнение ТТМ-2-04-О

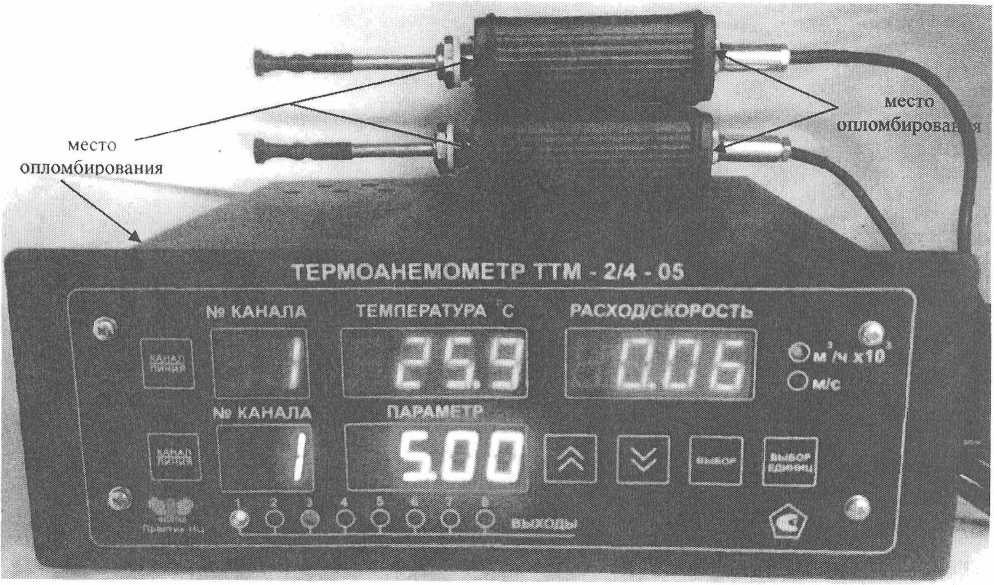

Рисунок 7. Модификация ТТМ-2/4-05

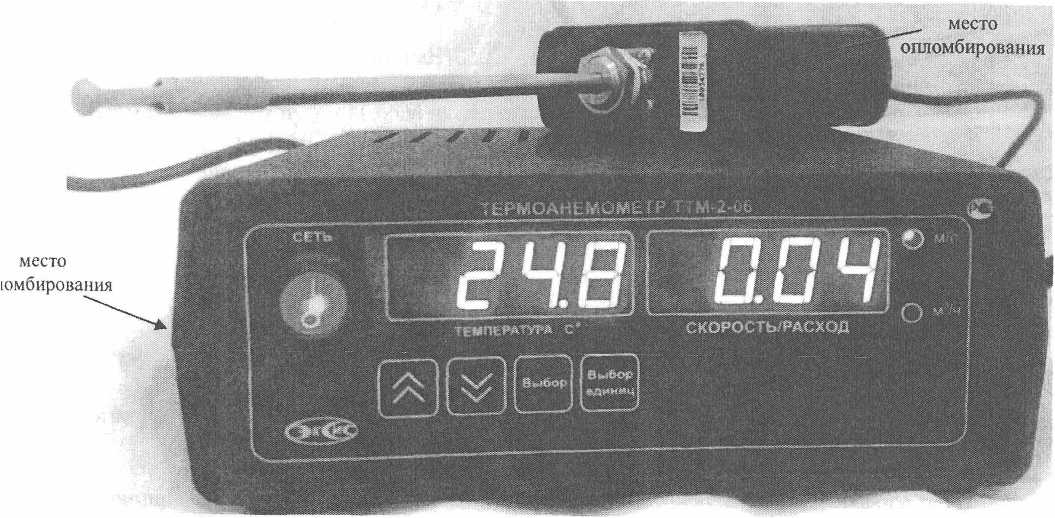

Рисунок 8. Модификация ТТМ-2/Х-06, исполнение ТТМ-2/1-06

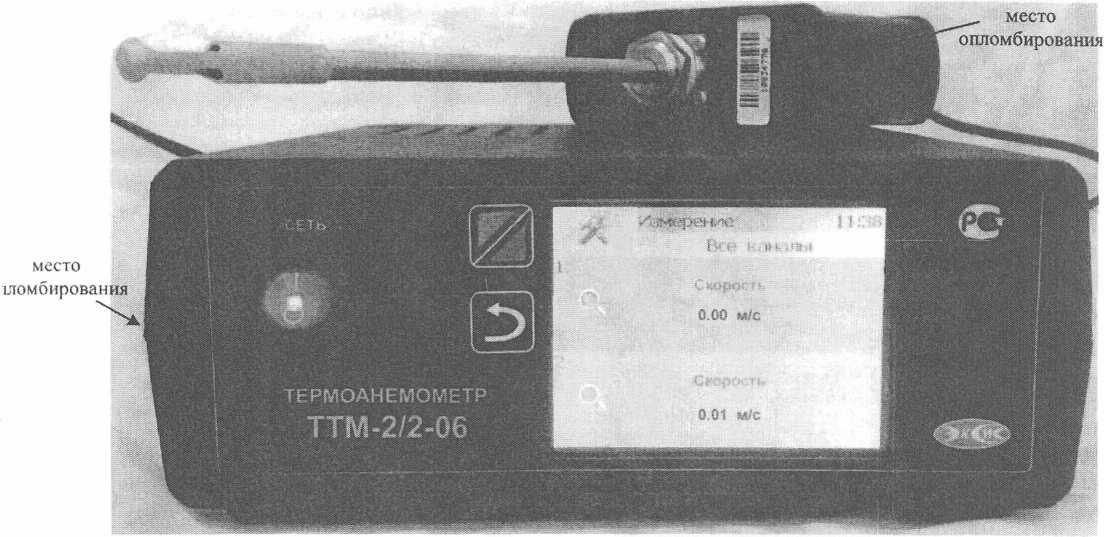

Рисунок 9. Модификация ТТМ-2/Х-06, исполнение ТТМ-2/2-06 Т

Программное обеспечение                        *

'Гермоанемометры имеют следующие виды программного обеспечения:

- встроенное «ТТМ2»;

- внешнее (автономное) «EVL»

Встроенное программное обеспечение идентифицируется при включении термоанемометра путем вывода на экран номера версии.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

- отображение результатов измерений на дисплее;

- формирование выходных аналогового и цифрового сигналов;

- формирование релейного выходного сигнала;

- самодиагностику аппаратной части термоанемометра;

- корректировку нулевых показаний и чувствительности.

Встроенное ПО термоанемомстра реализует следующие расчетные алгоритмы:

- вычисление значений скорости воздушного потока по данным от первичного измерительного преобразователя;

- вычисление значений выходного аналогового сигнала;

- сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

- непрерывную самодиагностику аппаратной части термоанемометра.

Внешнее программное обеспечение «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows ХР/7/8.

Программное обеспечение «EVL» выполняет следующие функции:

- непрерывный мониторинг текущих измерений и состояния приборов в сети;

- контроль выхода измеряемых параметров за пределы заданных пороговых зон;

- сохранение значений контролируемых параметров в базе данных;

- хранение и просмотр базы данных в графическом и табличном виде;

Лист №  6

Всего листов 9

-печать и экспорт данных;

-автоматические отчёты за определенный период времени.

Идентификационные данные ПО приведены в таблице 1. Идентификационное наименование встроенного ПО распределяется по модификациям термоанемометров следующим образом:

1) TTM2-P.txt - в модификациях ТТМ-2-01, ТТМ-2-02;

2) TTM2-T.txt - в модификациях ТТМ-2-03, ТТМ-2-04;

3) TTM2-X.txt - в модификациях ТТМ-2/4-05, ТТМ-2/Х-06.

Таблица 1

Идентификационные данные                        Значение

(признаки)

Примечание: номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик термоанемометров.

Термоанемометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты ПО по Р 50.2.077—2014 программного обеспечения соответствует уровню «средний»,

Технические характеристики

Диапазон измерений скорости воздушного потока, м/с                      от 0,1 до 30

Диапазон индикации скорости воздушного потока, м/с                       от 0,01 до 0,1

Разрешающая способность, м/с, в диапазоне скорости воздушного потока:

(0,1-10) м/с                                                                            0,01

(10- 30) м/с                                                                          0,1

Пределы допускаемой абсолют ной погрешности при измерении скорости воздушного потока, м/с                                                                  ± (0,05 + 0,05V),

где V- скорость воздушного потока, м/с

Диапазон индикации температуры, °C                            от минус 40 до плюс 60

Габаритные размеры и масса термоанемомет ров приведены в таблицах 2, 3. 4.

Таблица 2

Таблица 3

'Таблица 4

Примечание: * масса и длина может изменяться в зависимости от длины зонда прибора (длина зонда - по заказу потребителя).                   *

Питание и потребляемая мощность термоанемометров приведены в таблице 5.

Таблица 5

Условия эксплуатации для измерительных блоков модификаций ТТМ-2-01, ТТМ-2-02 приведены в таблице 6, для модификаций ТТМ-2-03, ТТМ-2-04, ТТМ-2/4-05, ТТМ-2/Х-06 и зондов модификаций ТТМ-2-01. ТТМ-2-02 приведены в таблице 7.

Таблица 6

Таблица 7

5000

5

Средняя наработка на отказ нс менее, ч Средний срок службы, лет

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус термоанемометра в виде наклейки.

Комплектность

В комплект поставки термоанемометра П М-2 входят:

первичные измерительные преооразователи измерительный блок

соединительный кабель (кабели)

сетевой кабель (в зависимости от модели) руководство по эксплуатации

методика поверки МП 2550-0133-2010

- исполнение и количество по заказу;

- 1 шт. (в зависимости о г модели);

- в зависимости от модели и карты заказа

- 1 шт.;

- 1 экз.;

- 1экз.

Поверка

осуществляется по документу МП 2550-0133-2010 «Термоанемометры ГТМ-2.

Методика поверки», утвержденному ГЦИ СИ “ВНИИМ им. Д.И. Менделеева” 22.03.2010 г.

Основные средства измерений, применяемые при поверке, должны иметь характеристики не хуже:

-установка аэродинамическая АУ-2 с диапазоном воспроизведений скорости воздушного потока от 0.1 до 30 м/с и погрешностью не более ±(0,02+0.02V) м/с, где V -скорость воздушного потока, м/с.

Сведения о методах измерений

изложены в Руководстве по эксплуатации и ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа.

Методика выполнения измерений по скорости в одной точке сечения трубы».

Нормативные документы

ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».

ТУ 4311-005-29359805-04. « Гермоанемометры ТТМ-2. Технические условия».

Рекомендации к применению

- при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды;

- при осуществлении деятельности в области охраны окружающей среды;

- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
