Анализаторы Oxymitter, OCX ( далее - анализаторы) предназначены для определения кислорода (модели 4000/5000), кислорода и продуктов сгорания (модели 4400/8800) в дымовых газах, образующихся при сжигании топлива в котельных, теплоэлектростанциях, в печах для сжигания отходов, установках для отжига и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2573 05 |
| Наименование | Анализаторы Oxymitter, OCX |
| Год регистрации | 2005 |
| Номер сертификата | 3431 |
| Дата регистрации | 2005-07-07 |
| Срок действия | 2010-06-30 |
| Получатель сертификата | компания "Emerson Process Management", США (US) |
Производитель / Заявитель
компания "Emerson Process Management"
Адрес: Представительство в России: 115141, г. Москва, ул. Летниковская, 10/2 (представительство в РБ: ООО "Факом Технолоджиз" 220004, г. Минск, ул. Кальварийская, 1-148)
Контакты: +7 495 981 981 1#430 / Nikita.Bochirinsky@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1496-2005. |
Поверители
Скачать
|
Описание типа РБ 03 09 2573 05 [2005-01-01]
rb-03-09-2573-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы Oxymitter, OCX ( далее - анализаторы) предназначены для определения кислорода (модели 4000/5000), кислорода и продуктов сгорания (модели 4400/8800) в дымовых газах, образующихся при сжигании топлива в котельных, теплоэлектростанциях, в печах для сжигания отходов, установках для отжига и т.д.
Описание
Принцип действия анализаторов основан на электрохимическом определении кислорода и термокаталитическом определении продуктов сгорания в пересчете на оксид углерода.
Анализаторы моделей 4000/5000 состоят из кислородного зонда и электронного блока, а модели анализаторов 4400/88800 снабжены дополнительным зондом продуктов сгорания.
В качестве детекторов кислорода в анализаторах использованы датчики из оксида циркония. Термокаталитический детектор состоит из двух терморезисторных датчиков, один из которых покрыт инертным материалом и является сравнительным, другой покрыт катализатором и является активным элементом.
При прохождении через датчик продукты, сгоревшие не полностью в результате технологического процесо?..окисляются на поверхности катализатора, что сопровождается выделением тепла, повышением температуры активного элемента и изменением его сопротивления. Разность сопротивлений между двумя элементами пропорциональна суммарному содержанию продуктов сгорания в анализируемом газе. Термокаталитический датчик градуируют по оксиду углерода, и, соответственно, результаты измерения содержания продуктов неполного сгорания выражаются в объемных долях оксида углерода.
Электронный блок, снабженный мембранной клавиатурой для установки параметров, калибровки и диагностики, обеспечивает выходной аналоговый сигнал постоянного тока..
Для каждого из измерительных каналов анализатора (кислород или кислород/продукты сгорания) имеется отдельный аналоговый выходной сигнал постоянного тока (4-20)мА.
Результаты измерений по каналу кислорода поддерживаются протоколом обмена данных (модель OCX 4000, OCX 4400/8800) или с использованием цифрового выходного сигнала FOUNDATION™ fieldbus communications (модель OCX 5000).
Модель OCX 8800 разработана на основе модели OCX 4400 и различаются по конструкции зонда и дизайна электронного блока с сохранением измерительных каналов и метрологических характеристик.

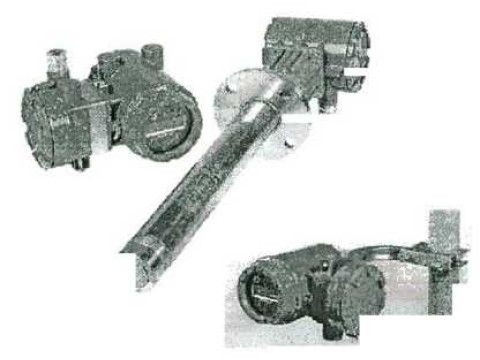

Внешний вид Анализаторов Oxymitter, OCX представлен на Рис.1
OCX 4000/5000

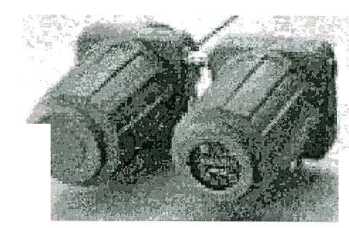

OCX 4400

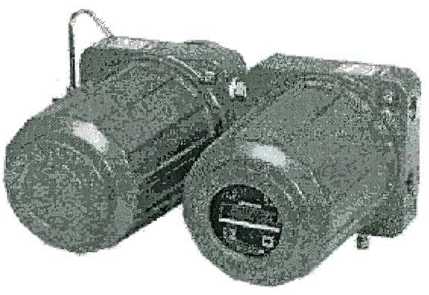

OCX 8800
Рис.1
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Анализаторов Oxymitter, OCX
|
Наименование характеристики |
OCX 4000/ 5000 |
OCX 4400/ 8800 | |
|
Диапазон измерения: объемная доля,%,кислорода ; объемная доля продуктов неполного сгорания в пересчете на оксид углерода |
0-10; 0-40 |
0-1; 0-40 0-1000 ppm; 0-5 % | |
|
Предел допускаемой погрешности измерения объемной доли кислорода (О2): |
± 0,75% от измеренного значения или ± 0,05 объемной доли кислорода (О2), что больше | ||
|
Предел допускаемой приведенной погрешности измерения объемной доли продуктов сгорания в пересчете на оксид углерода, % |
- |
±2,0 | |
|
Время отклика, с -по каналу кислорода, -по каналу продуктов сгорания |
3-8 |
10 25 | |
|
Аналоговый выходной сигнал постоянного тока по каналу кислорода, мА |
4-20 | ||
|
Максимальная потребляемая моность, Вт -зонда -электронного блока |
175 10 |
650 50 |
750 50 |
|
Диапазон температуры,°C: -измеряемой среды, -окружаюего воздуха электронного блока |
от 0 до 704 от - 40 до 85 |
от 0 до 1427 от - 40 до 85 |
от 0 до 1427 от - 40 до 70 |
|
Длина зонда, мм |
от 457 до 5500 |
от 457 до 2740 | |
|
Масса , кг |
от 7,3 до 23 |
от 24,5 до 26,8 | |
|
Материалы: -зонда, -корпуса |
нержавеющая сталь 316L, inconel 600, керамика алюминиевый сплав с низким содержанием меди | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию анализаторов Oxymitter, OCX.
Комплектность
Комплектность поставки анализаторов Oxymitter, OCX. в соответствии с технической документацией компании "Emerson Process Management", США
Нормативные документы
Техническая документация компании "Emerson Process Management", США.
мп.мн/W -2005 " Анализаторы Oxymitter, OCX". Методика поверки.
Заключение
Анализаторы Oxymitter, OCX соответствуют требованиям технической документации фирмы-изготовителя. Межповерочный интервал - 6 мес. По результатам поверки выдается свидетельство о поверке и наклеивается оттиск поверительного клейма ( наклейка) на лицевую панель электронного блока.
