Теплосчетчики ТЭМ-05М
| Номер в ГРСИ РФ: | РБ 03 10 0475 01 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
|
Описание типа РБ 03 10 0475 01 [2001-01-01]
rb-03-10-0475-01_2001-01-01.pdf
|
Скачать |
Теплосчетчики ТЭМ-05М предназначены для измерения и коммерческого учета количества теплоты в системах теплоснабжения и системах горячего водоснабжения (ГВС), потребляемого жилыми, общественными, коммунально-бытовыми зданиями и промышленными предприятиями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0475 01 |
| Наименование | Теплосчетчики ТЭМ-05М |
| Год регистрации | 2001 |
| Номер сертификата | 3446 |
| Дата регистрации | 2005-07-28 |
| Срок действия | - |
| Получатель сертификата | СООО "Арвас", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "Арвас"
Адрес: ул. К. Цеткин, 5, 220030, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 248-99 (утверждена ГП "ЦЭСМ").Согласно решению НТК №03-2005 от 24.03.2005 первый межповерочный интервал данных СИ, выпущенных из производства начиная с 1 апреля 2005 года, составляет 4 (четыре) года. |
Поверители
Скачать
|
Описание типа РБ 03 10 0475 01 [2001-01-01]
rb-03-10-0475-01_2001-01-01.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭМ-05М предназначены для измерения и коммерческого учета количества теплоты в системах теплоснабжения и системах горячего водоснабжения (ГВС), потребляемого жилыми, общественными, коммунально-бытовыми зданиями и промышленными предприятиями.
Описание
Теплосчетчики ТЭМ-05М являются многофункциональными микропроцессорными устройствами.
В состав теплосчетчика входят:
электромагнитный первичный преобразователь расхода (ППР), измерительно-вычислительный блок (ИВБ), термопреобразователи сопротивления (ТСП).
Теплосчетчики осуществляют измерение и индикацию:
объемного и массового расходов теплоносителя G1 в прямом или обратном трубопроводах системы теплоснабжения в зависимости от места установки соответствующего ППР;
объемного и массового расходов теплоносителя G2 в обратном или любом другом (третьем) трубопроводе по выбору потребителя, на котором установлен соответствующий ППР;
температуры теплоносителя в прямом, обратном, подпиточном трубопроводах и трубопроводах горячего и холодного водоснабжения;
разности температур теплоносителя в прямом и обратном (трубопроводе холодного водоснабжения) трубопроводах;
потребляемой тепловой мощности;
объема теплоносителя, протекшего по трубопроводам, на которых установлены соответствующие ППР;
суммарного потребленного количества теплоты;
времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца», года).
преобразование:
- сигналов от датчиков избыточного давления с токовым выходом Р1, Р2
- сигналов от преобразователей расхода с импульсным или частотным выходом G3,G4;
- измеряемых параметров в выходной токовый сигнал;
Теплосчетчики выпускаются в исполнениях ТЭМ-05М-1, ТЭМ-05М-2, ТЭМ-05М-3, ТЭМ-05М-4.1 и ТЭМ-05М-4.2, различающихся количеством каналов измерения расхода, температуры и давления в зависимости от схемы установки.
Теплосчетчики ТЭМ-05М-1, ТЭМ-05М-2, ТЭМ-05М-3 обеспечивают измерение расхода G1,G2 в трех диапазонах для каждого диаметра условного прохода ППР с возможностью перехода на нужный диапазон по месту установки теплосчетчика потребителем тепловой энергии.
Теплосчетчики ТЭМ-05М-4.1 и ТЭМ-05М-4.2 обеспечивают измерение расхода G1,G2 в одном диапазоне для каждого диаметра условного прохода ППР. Измерение расхода G2 обеспечивается при прямом и обратном направлении движения теплоносителя.
Теплосчетчики осуществляют вычисление и хранение в энергонезависимой памяти как среднечасовой, так и среднесуточной статистической информации об измеряемых параметрах системы теплоснабжения, а также производят регистрацию ошибок в своей работе и работе системы теплоснабжения.
Теплосчетчики могут иметь стандартные последовательные интерфейсы RS 232С для ТЭМ-05М-1, ТЭМ-05М-2 и RS 232 С, RS 485 для ТЭМ-05М-3, ТЭМ-05М-4 через которые можно считывать как текущие, так и статистические данные параметров системы теплоснабжения, а также производить обмен информацией с теплосчетчиком.

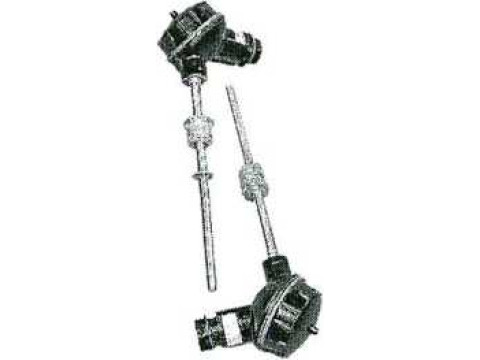

ТСП, применяемые в теплосчетчиках ТЭМ - 05М, имеют номинальную статическую характеристику 100П или PtlOO и подключаются к ИВБ по четырехпроводной схеме. Класс допуска термопреобразователей «А» или «В» по ГОСТ 6651.
Варианты схем установки теплосчетчиков приведены в приложении Б.

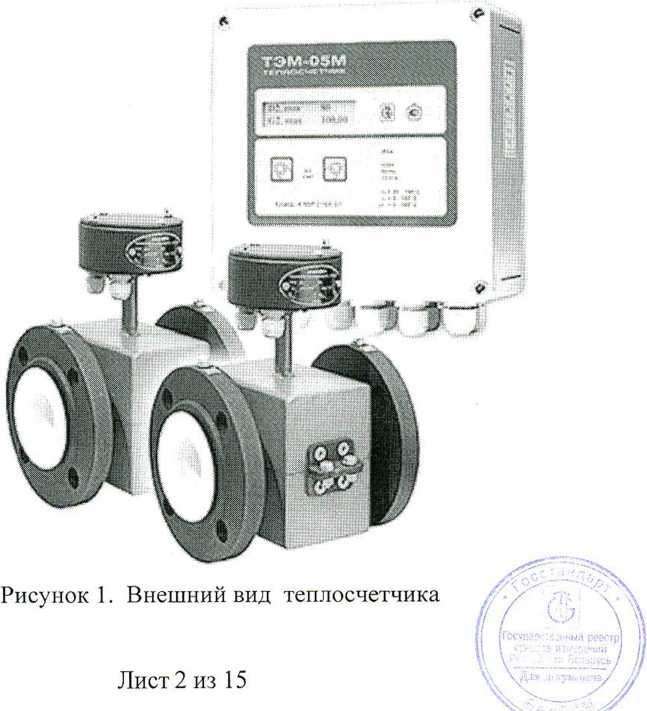

Внешний вид теплосчетчика приведен на рисунке 1.
Схема пломбировки теплосчетчика для защиты от несанкционированного доступа с указанием мест для нанесения оттиска государственного поверительного клейма и государственного поверительного к лейма-наклейки приведена в Приложении А к описанию типа.
Оттиск клейма наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса ИВБ. На лицевую панель ИВБ наносится клеймо - наклейка.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИ ЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-8: Таблица 1
|
Диаметр условного прохода, Ду, мм. |
Значения максимального расхода по каналам Gl, G2 с учетом Ду, м‘7ч для диапазонов теплосчетчиков | |||
|
ТЭМ-05М-1, ТЭМ-05М-2, ТЭМ-05М-3 |
ТЭМ-05М-4 | |||
|
1 |
2 |
3 |
1 | |
|
15 |
1,25 |
2,50 |
5,00 |
6,0 |
|
25 |
2,50 |
5,00 |
10,0 |
16,0 |
|
32 |
5,00 |
10,0 |
20,0 |
30,0 |
|
50 |
10,0 |
20,0 |
40,0 |
60,0 |
|
80 |
25,0 |
50,0 |
100 |
160 |
|
100 |
50,0 |
100 |
200 |
300 |
|
150 |
100 |
200 |
400 |
600 |
Таблица 2
|
Входные каналы тепловычислителя: |
Количество каналов для исполнения теплосчетчика: | |||
|
ТЭМ-05М-1 |
ТЭМ-05М-2 |
ТЭМ-05М-3 |
ТЭМ-05М-4 | |
|
- измерения расхода (ПНР) |
1 |
2 |
1,2 |
1,2 |
|
- измерения температуры (ТСП) |
2 |
з |
2, 3, 4, 5 |
2,3 |
|
- преобразования сигналов датчиков избыточного давления (Р1,Р2) |
2 |
2 |
0,2 |
2 |
|
- преобразования частотных (импульсных) сигналов пропорциональных расходу (G3,G4) |
- |
- |
0,1,2 |
- |
Примечание. Максимальное количество входных каналов - нс более 9.
Таблица 3
|
Основные параметры и единицы измерений |
Значение |
|
Теплоноситель по СНиП 2.04.07-86 |
вода |
|
Максимальное пробное избыточное давление теплоносителя, МПа |
2,5 |
|
Диапазон измерений расхода теплоносителя, м3/ч |
От 0,018 до 600 (в соотве-1 ствии с таблицей 1) |
|
Диапазон измерений температуры теплоносителя в прямом трубопроводе, °C |
от 20 до 150 |
|
Диапазон измерений температуры теплоносителя в обратном трубопроводе, °C |
от 5 до 140 /^5 -д: ■■•Ф’! |
|
Основные параметры и единицы измерений |
Значение |
|
Диапазон измерений температур теплоносителя в трубопроводе холодного водоснабжения, °C |
от 5 до 50 |
|
Диапазон измерений разности температур в трубопроводах, °C |
от 3 до 140 |
|
Диапазон изменений рабочего избыточного давления, МПа |
от 0 до 1,6 |
|
Диапазон изменений аналоговых сигналов, пропорциональных значению избыточного давления, мА. |
4- 20 для ТЭМ-05М-Ц2, 4) 0-5, 0-20, 4-20 для ТЭМ-05М-3 |
|
Диапазон изменений выходного токового сигнала, пропорционального измеренному параметру, мА. |
от 4 до 20 или от 0 до 5 |
|
Диапазон измерений частотных сигналов, пропорциональных расходу, Гц |
от 100 до 10000 |
|
Диапазон изменений весовых коэффициентов импульсных сигналов, л/имп |
0,1-1 с дискретностью 0,01 1 -10 с дискретностью 0,1 10-100 с дискретностью 1 100-1000 с дискретностью 10 1000-10000 с дискретностью 100 |
|
Допускаемая абсолютная погрешность ИВБ при измерении температур теплоносителя,°C, не более |
± (0,2 + 0,00It), где t -температура теплоносителя |
|
Габаритные размеры ИВБ, мм, не более |
204 х 182 х 95 |
|
Диапазон температура окружающей среды,°C |
от 5 до 50 |
|
Напряжение питание, В |
от 187 до 242 |
|
Масса, кг |
от 10 до 75 в зависимости от Ду |
Таблица 4
|
Класс по СТБ ГОСТ Р 51649 (СТБ ЕН 1434-1) |
Формулы для вычисления пределов допускаемой относительной погрешности 5ТС max, % |
|
В (2) |
6 те max = ±(3+4 AtH /At+0,02GB/G) |
|
С(1) |
6 ТС max = ±(2+4 AtH /At+0,01GB/G) |
Примечания:
1 At - значение разности температур в подающем и обратном трубопроводах, °C.
2 AtH - минимальное значение разности температур в подающем и обратном трубопроводах, °C.
3 G - измеренное значение объемного расхода теплоносителя, м3/ч.^
4 GB- максимальное значение объемного расхода теплоносителя, м7ч
Таблица 5
|
ДУ, мм |
Расход, G, м3/ч |
Допускаемая относительная погрешность измерения расхода теплоносителя по каналам G1 и G2, 5g, %, не более | |
|
ТЭМ-05М-1 ТЭМ-05М-2 ТЭМ-05М-3 |
ТЭМ-05М-4 | ||
|
15,25,32,50, 80, 100,150 |
Gmin<G<Gt Gt<G< Gmax |
±4,0 ±2,0 |
±(1,0+0,01Gb/G) ±1,0 |
Таблица 6
|
At, °C |
Допускаемая относительная погрешность ИВБ при вычислении количества теплоты, 5тв, %, не более | |
|
3< At< 10 10<At<140 |
ТЭМ-05М-1 ТЭМ-05М-2 ТЭМ-05М-3 |
ТЭМ-05М-4 |
|
±2,0 ±1,0 |
±1,5 ±0,5 | |
Таблица 7
|
At, ° С |
Допускаемая относительная погрешность измерения разности температур комплектом термопреобразователей сопротивления, подобранных в пару, бтп, %, не более |
|
3< At< 10 |
±2,0 |
|
10<At<20 |
±1,0 |
|
20< At <140 |
±0,5 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель ИВБ теплосчетчика и шильдик ППР методом офсетной печати или лазерной гравировки, а также на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки теплосчетчика приведен в таблице 9.
Таблица 9
|
Номер Государственного реестра |
Наименование или условное обозначение и обозначение НД |
Исполнение и количество |
Примечание | |||
|
ТЭМ-05М-1 |
ТЭМ-05М-2 ТЭМ-05М-4 |
ТЭМ-05М-3 | ||||
|
- |
Первичные преобразователи расхода: ППР, ПРПС, ПРПС.1,ПРН ПРПМ ТУ РБ 14746967.007-97; |
1 шт. |
1 -2 шт. |
1 -2 шт. |
В соответствии с договором на поставку | |
|
- |
Измерительновычислительный блок ИВБ, ТУ РБ 14746967.007-97 |
1 шт. |
1 шт. |
1шт. | ||
|
РБ 03 РБ 03 РБ 03 РБ 03 РБ 03 РБ 03 РБ 03 |
10 2889 06 10 1796 02 Ю 0494 97 10 1762 02 10 0832 99 10 1826 03 10 1827 03 |
Термопреобразователи сопротивления: ТСПА ТУ BY 100082152.003-2006 или ТСПв- 1088, ТУ 421 1-020-39375199-01 или ТСП - Н, ТУ РБ 14431873.001-97 или КТСП-Н, ТУ РБ 300044107.008-02 или ТСП 1098, ТУ РБ 37418148.002-99 или ТС-Б, ТУ РБ 390184271.001-2003 или КТС-Б, ТУ РБ 390184271.003-2003 |
1 к-т 2шт. 2шт 1 к-т 2 шт. 2 шт. 1 к-т |
1 к-т (+1 шт.) 2 (3) шт. 2 (3) шт. 1 к-т (+1 шт) 2 (3)шт. 2 (3) шт. 1 к-т (+1 шт) |
1 или 2 к-та (+1шт.) 2(3-5) шт. 2(3-5) шт. 1-2 к-та (+1шт.) 2(3-5) шт. от 2 до 5 шт. 1 или 2 к-та (+1шт.) |
В соответствии с договором на поставку |
|
Гильза защитная |
2 шт. |
2 (3) шт. |
2(3-5) шт. | |||
|
Номер Госу-дарственного реестра |
Наименование или условное обозначение и обозначение НД |
Исполнение и количество |
Примечание | ||
|
ТЭМ-05М-1 |
ТЭМ-05М-2 ТЭМ-05М-4 |
ТЭМ-05М-3 | |||
|
Комплект монтажных частей: | |||||
|
Комплект монтажных фланцев |
1 к-т |
1 -2 к-та |
1-2 к-та | ||
|
Шпильки Комплект ЗИП: Вставка плавкая |
4 шт. |
4 или 8 шт. |
4 или 8 шт. |
В соответствии с заказом | |
|
ВП-1-0,25 А 250 В |
5шт. |
5 шт. |
5 шт. | ||
|
ВП-1-0,5 А 250 В |
5шт. |
5 шт. |
5 шт. | ||
|
Кабель для подключения интерфейса |
1 шт. |
1 шт. |
1 шт. |
В соответствии с заказом | |
|
Теплосчётчики ТЭМ-05М Паспорт |
1экз. |
1экз. |
1экз. | ||
|
Теплосчётчики ТЭМ-05М МП248-99 Методика поверки |
1экз. |
1экз. |
1экз. | ||
Примечание - I Значения, указанные в скобках, оговариваются дополнительно при заказе.
2 Комплекты монтажных фланцев для теплосчетчиков поставляются по заказу потребителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84. «Изделия ГСП. Общие технические условия».
МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
МП 248-99 « Теплосчетчики ТЭМ-05М. Методика поверки».
СТБ ГОСТ Р 51649-2004. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СТБ ЕН 1434-1-2004. «Теплосчетчики. Общие требования».
ТУ РБ 476967.007-97 « Теплосчетчики ТЭМ-05М. Технические условия».
Заключение
Теплосчетчики ТЭМ-05М соответствуют требованиям ТУ РБ 1476967.007-97, СТБ ЕН 1434-1-2004, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84.
Межповерочный интервал при выпуске теплосчетчиков из производства - 48 месяцев, при проведении периодической поверки - 24 месяца.
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел. 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
