Теплосчетчики Multidata S1

Назначение

Теплосчетчики (в дальнейшем - теплосчетчик) “Multidata S1” предназначены для измерения количества тепловой энергии, транспортируемой по трубопроводам тепловых сетей в закрытых системах теплоснабжения с возможностью установки счетчика воды в подающем или обратном трубопроводе.

Область применения - закрытые системы централизованного теплоснабжения и другие объекты коммунального хозяйства.

Описание

Выпускают две модификации теплосчетчика:

- “Multidata S1” (комбинированные теплосчетчики с диаметрами условного прохода Ду счетчика горячей воды от 15 до 150 мм);

- “Multidata Sl-К” (составные (компактные) теплосчетчики с диаметрами условного прохода Ду счетчика горячей воды 15, 20 мм).

В состав теплосчетчика “Multidata S1” входят:

- тепловычислитель “Multidata S1

- комплект из двух подобранных платиновых термопреобразователей сопротивления (КТС);

- крыльчатый или турбинный счетчик горячей воды с импульсным выходом.

В составе теплосчетчика может использоваться:

- счетчик горячей воды с импульсным выходом крыльчатый одноструйный (модификация ETH-I);

- счетчик горячей воды с импульсным выходом крыльчатый многоструйный (модификация MTH-I);

- счетчик горячей воды с импульсным выходом турбинный (модификация WPH-H-I).

Теплосчетчик может монтироваться на вертикальный (модификация счетчика воды WPH-H-I) или горизонтальный трубопроводы (модификации счетчиков воды ETH-I, MTH-I).

Теплосчетчик выполняет следующие основные функции:

- измерение количества тепловой энергии, транспортируемой по трубопроводам тепловых сетей с возможностью установки водосчетчика в подающем или обратном трубопроводе;

- измерение температуры теплоносителя в подающем и обратном трубопроводах с помощью термопреобразователей сопротивления и вычисление разности температур;

- измерение объема теплоносителя, поступающего из подающего трубопровода к объекту или возвращающегося от объекта в обратный трубопровод;

- измерение интервалов времени (встроенные часы и календарь);

- накопление и сохранение информации во внутренней и внешней энергонезависимой памяти (архивирование);

- передача информации по запросу внешним устройствам по оптическому или электрическому (M-bus) каналу связи;

- индикация измеренных величин, размерности единиц измерения, а также - служебной и справочной информации, состояния и режимов работы теплосчетчика на встроенном жидкокристаллическом индикаторе (ЖКИ);

- управление выводом информации на ЖКИ и режимами работы тепловычислителя с помощью кнопки.

В процессе работы тепловычислитель выполняет диагностику комплектующих изделий и каналов связи. При возникновении неисправности, которая может вызвать ошибку при измерениях, подсчет тепловой энергии прекращается, код неисправности индицируется на ЖКИ.

При необходимости использования теплосчетчика в составе измерительноинформационной системы в тепловычислителе дополнительно устанавливаются клеммы для подключения канала связи в соответствии с протоколом M-bus.

При необходимости архивирования больших объемов информации в тепловычислителе устанавливается блок внешней памяти.

При подключении к тепловычислителю внешних устройств (например - дополнительных счетчиков воды) может устанавливаться дополнительная батарея.

Требуемая конфигурация теплосчетчика устанавливается при программировании тепловычислителя, которая производится с помощью специализированного программного пакета и оптоэлектронной считывающей головки (optocopier). При этом устанавливаются следующие параметры:

- место установки счетчика воды (подающая или обратная магистраль);

- вес импульса счетчика воды ( в л/имп);

- дата и время;

- вспомогательные и служебные параметры.

Во внутренней энергонезависимой памяти тепловычислителя хранятся таблицы тепловых коэффициентов. Перепрограммирование таблиц невозможно.

Все измеренные величины, запрограммированные установки теплосчетчика и архивированные параметры могут быть выведены на индикатор.

КТС, используемый в составе теплосчетчика, содержит два термопреобразователя сопротивления, подключаемые к тепловычислителю по двухпроводной схеме. Термопреобразователи сопротивления устанавливаются в подающий и обратный трубопроводы с помощью специальных гильз.

Теплосчетчик “Multidata Sl-К” является прибором, конструктивно объединенным в единый блок.

Теплосчетчик может монтироваться на вертикальный или горизонтальный трубопроводы.

Тепловычислитель установливается непосредственно на корпусе гидроблока счетчика воды и постоянно подключен к бесконтактному датчику вращения крыльчатки и термопреобразователям сопротивления.

Перед теплосчетчиком необходимо наличие прямого участка трубы длиной не менее 5 Ду, после теплосчетчика - не менее 1 Ду. Перед счетчиком рекомендуется установка сетчатого фильтра. Для замены счетчика рекомендуется установка запорной арматуры перед счетчиком и за ним.

Места пломбирования и нанесения государственного поверительного клейма-наклейки указаны в приложении к описанию типа.

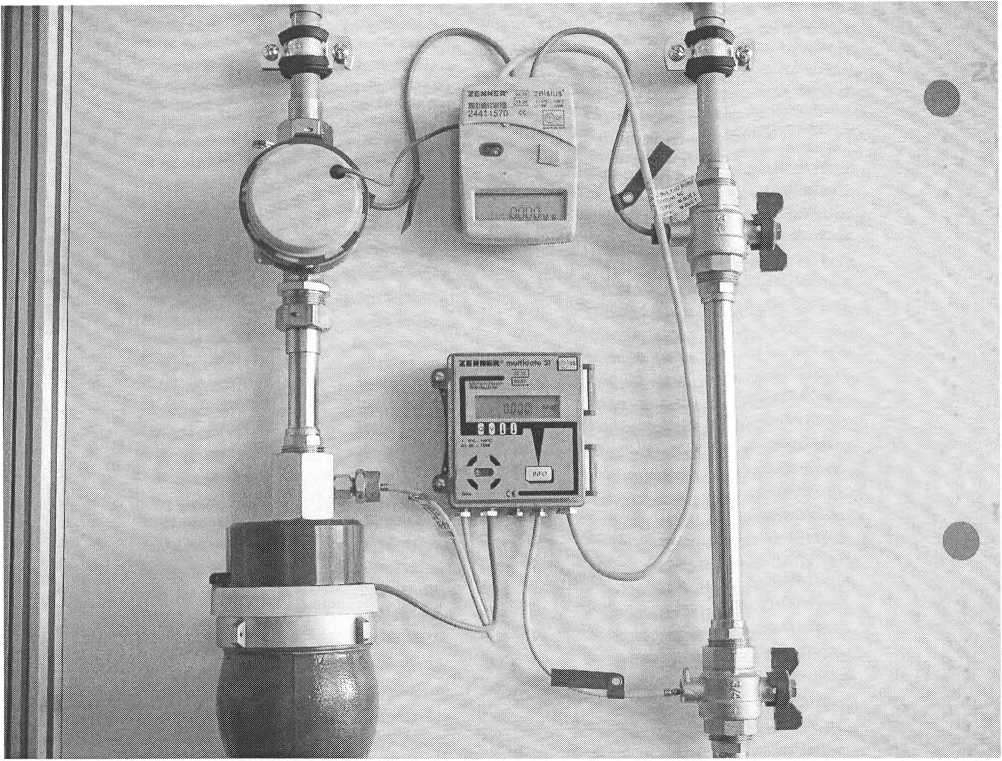

Внешний вид теплосчетчиков представлен на рисунке 1.

Рисунок 1. Внешний вид теплосчетчиков “Multidata S1”

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Теплосчетчик “Multidata S1” соответствует классу точности 2, классу исполнения по условиям окружающей среды С, согласно СТБ ЕН 1434-1.

Основные характеристики теплосчетчика указаны в таблице 1.

Таблица 1

Тепловычислитель предназначен для настенной установки. При использовании в составе теплосчетчика с номинальными расходами до 2,5 м3/ч тепловычислитель может закрепляться на крышке счетчика воды.

Основные характеристики КТС указаны в таблице 2. Таблица 2

Основные характеристики счетчиков воды указаны в таблицах 3,4. Таблица 3

Таблица 4

Пределы допускаемой относительной погрешности счетчиков воды:

±2% в диапазоне Qt<Q<Qs при температуре воды Т<30°С;

±3% в диапазоне Qt<Q<Qs при температуре воды Т>30°С;

±5% в диапазоне Qmm^Q<Qt-

Счетчики воды модификаций ETH-I, MTH-I имеют муфтовое исполнение, счетчики воды модификации WPH-H-I - фланцевое исполнение.

Счетчики воды оснащены герконовыми датчиками импульсов, представляющими собой постоянный магнит, закрепленный на одном из стрелочных указателей и геркон с присоединительным кабелем, закрепленный рядом с магнитом. Счетный механизм с датчиком импульсов закрыт стальной крышкой, исключающей воздействие на датчик импульсов внешним магнитным полем.

Теплосчетчик “Multidata Sl-К” соответствует классу точности 3, классу исполнения по условиям окружающей среды А, согласно СТБ ЕН 1434-1.

Основные технические и метрологические характеристики теплосчетчика “Multidata S1-К”

указаны в таблице 6.

Таблица 6

Продолжение таблицы 6

Комплектность

В комплект поставки теплосчетчика “Multidata S1” входят:

- теплосчетчик “Multidata S1 ”                                             1 шт;

- гильза для установки термометра                                      1 или 2 шт;

- комплект присоединительных штуцеров (для муфтовых счетчиков) 1 комп;

- паспорт                                                                    1 шт;

- руководство по эксплуатации                                         1 шт;

- методика поверки МП.МН 877-2000                                1 шт.

В комплект поставки теплосчетчика “Multidata Sl-К” входят:

- теплосчетчик “Multidata S1 -К”                                          1 шт

- гильза для установки термометра                                     1 шт;

- паспорт                                                                1 шт;

- руководство по эксплуатации                                         1 шт;

- методика поверки МП 314-97                                        1 шт.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

СТБ ЕН 1434-1-2004. Теплосчетчики. Часть 1. Общие требования;

СТБ ЕН 1434-2-2004. Теплосчетчики. Часть 2. Требования к конструкции;

СТБ ЕН 1434-3-2004. Теплосчетчики. Часть 3. Обмен данными и интерфейсы;

ГОСТ 6651-94 “Термопреобразователи сопротивления. Общие технические требования и методы испытаний”;

МП.МН 877-2000 "Теплосчетчики СТ Supercal, Multidata S1. Методика поверки";

МП 314-97 "Методика комплексной поверки теплосчетчиков методом сличения на горячеводной установке ТДУ-1".

Техническая документация фирмы “Zenner GmbH & Со KGaA”, (Германия).

Заключение

Теплосчетчики “Multi data S1” соответствуют требованиям СТБ ЕН 1434-1-2004, СТБ ЕН 1434-2-2004, СТБ ЕН 1434-3-2004, ГОСТ 6651-94 и документации фирмы-изготовителя “Zenner GmbH & Со KGaA”, (Германия).

Межповерочный интервал - 24 месяца.

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
