Гигрометры-термометры цифровые ГТЦ-1
| Номер в ГРСИ РФ: | РБ 03 09 2604 05 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Гигрометры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 09 2604 05 [2005-01-01]
rb-03-09-2604-05_2005-01-01.pdf
|
Скачать |
Гигрометры-термометры цифровые ГТЦ-1 (далее - гигрометры-термометры) предназначены для измерения температуры и относительной влажности воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2604 05 |
| Наименование | Гигрометры-термометры цифровые ГТЦ-1 |
| Год регистрации | 2005 |
| Номер сертификата | 3441 |
| Дата регистрации | 2005-07-28 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с МРБ МП.1484-2005. |
Поверители
Скачать
|
Описание типа РБ 03 09 2604 05 [2005-01-01]
rb-03-09-2604-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Гигрометры-термометры цифровые ГТЦ-1 (далее - гигрометры-термометры) предназначены для измерения температуры и относительной влажности воздуха.
Гигрометры-термометры могут применяться в различных отраслях
промышленности, метеорологии, медицине.
Описание
Гигрометр-термометр конструктивно выполнен в виде двух блоков:
- блока измерения и индикации;
- выносного зонда (датчика относительной влажности и температуры).
Зонд соединяется с блоком измерения и индикации кабелем.
Конструктивно измерительный блок представляет собой прямоугольный корпус из пластмассы, на передней панели которого расположены жидкокристаллический индикатор и кнопки включения питания и выбора режима измерения относительной влажности или температуры. На задней панели блока расположена крышка батарейного отсека.
В качестве чувствительного элемента канала измерения температуры используется платиновый резистор. Канал измерения температуры осуществляет преобразование температуры тонкопленочного платинового резистора в постоянное напряжение.
Чувствительным элементом канала измерения относительной влажности является емкостной сенсор с изменяющейся диэлектрической проницаемостью. Канал измерения влажности осуществляет преобразование емкости влагочувствительного элемента (сенсора) в постоянное напряжение.
Место пломбирования гигрометра-термометра от несанкционированного доступа и нанесения клейма ОТК - правое нижнее углубление для винта на задней панели блока измерения и индикации.
Место нанесения государственного поверительного клейма-наклейки указано в приложении А.
В нешний вид гигрометра-термометра приведен на рисунке 1. '

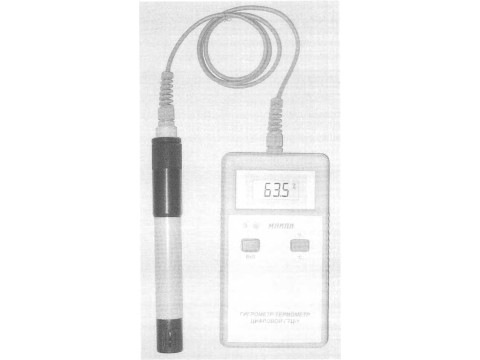

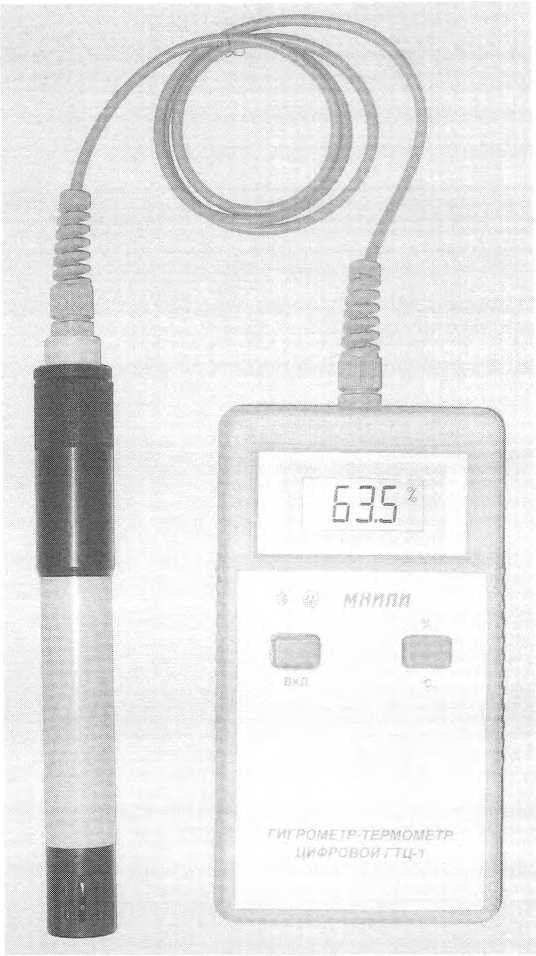

Рисунок 1. Внешний вид гигрометра-термометра.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики гигрометров-термометров представлены в таблице 1.
Таблица 1.
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерения относительной влажности, % |
от 10 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при температуре (20±2) °C, % |
±3 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности от изменения температуры окружающей среды на каждые 10 °C, % |
не более пределов допускаемой основной абсолютной погрешности ><- Л!/}-; |
|
Диапазон измерения температуры, °C |
от минус 30 до плюс 60 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C: - при температуре 20±2; в диапазоне температур от минус 30 до плюс 60 |
±0,5; ±0,6 |
|
Напряжение питания от автономного источника, В |
от 6 до 9 |
|
Потребляемый ток, мА, не более |
16 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 30 до плюс 60; до 100 |
|
Условия транспортирования: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 30 до плюс 60; до 95 при температуре 25 °C |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель блока измерения и индикации методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
Комплект поставки гигрометра-термометра представлен в таблице 2.
Таблица 2.
|
Наименование, тип |
Обозначение |
Количество на комплект |
Примечание |
|
Г игрометр-термометр цифровой ГТЦ-1 |
У ШЛИ.413614.002 |
1 | |
|
Элемент питания 9,0 В |
1 | ||
|
Стакан юстировочный* |
УШЛИ.323344.001 |
1 | |
|
Стакан юстировочный* |
УШЛИ. 323344.001-01 |
1 | |
|
Руководство по эксплуатации |
УШЛИ.413614.002 РЭ |
1 | |
|
Методика поверки* |
МРБ МП. 1484-2005 |
1 | |
|
Упаковка |
УШЛИ.305641.048 |
1 |
Потребительская тара |
|
Примечание: * Поставка производится по отдельному договору | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования".
Технические условия ТУ BY 100039847.056-2005. "Гигрометр-термометр цифровой ГТЦ-1".
Методика поверки МРБ МП. 1484-2005. Гигрометр-термометр цифровой ГТЦ-1.
Заключение
Гигрометр-термометр цифровой ГТЦ-1 соответствует ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.056-2005.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93 тел.234-98-13
Аттестат аккредитации N BY 112.02.1.0.0025.
