Анализаторы спектра FSH
| Номер в ГРСИ РФ: | РБ 03 16 2574 05 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | "RONDE&SCWARZ GmbH&Co.KG", Германия |
|
Описание типа РБ 03 16 2574 05 [2005-01-01]
rb-03-16-2574-05_2005-01-01.pdf
|
Скачать |
Анализаторы спектра FSH (далее - анализаторы) предназначены для наблюдения спектра сигнала, измерения уровня, частоты, мощности сигнала в полевых и лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2574 05 |
| Наименование | Анализаторы спектра FSH |
| Год регистрации | 2005 |
| Номер сертификата | 3432 |
| Дата регистрации | 2005-07-07 |
| Срок действия | 2010-06-30 |
| Получатель сертификата | фирма "RONDE&SCWARZ GmbH&Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "RONDE&SCWARZ GmbH&Co.KG"
Адрес: .
Контакты: +49 89 41 29-0
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1523-2006. |
Поверители
Скачать
|
Описание типа РБ 03 16 2574 05 [2005-01-01]
rb-03-16-2574-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы спектра FSH (далее - анализаторы) предназначены для наблюдения спектра сигнала, измерения уровня, частоты, мощности сигнала в полевых и лабораторных условиях.
Область применения - радиосвязь, радиоэлектронная и другие отрасли промышленности в том числе научные, исследовательские, испытательные лаборатории.
Описание
Принцип действия анализаторов спектра FSH состоит в преобразовании входного сигнала радиочастотным трактом с дальнейшей цифровой обработкой. Входной сигнал поступает на гетеродинный приемник, имеющий тройное преобразование частоты, и преобразуется в сигнал первой промежуточной частоты (4031,25 МГц). Гетеродинный приемник состоит из трех управляемых напряжением генераторов с диапазоном перестройки 1 ГГц. Два блока (предварительный делитель высокой частоты и делитель частот с интегральным фазовым детектором ) обеспечивают свипирование в каждой частотной точке, при синхронизации с 10 МГц термостабилизированным кварцевым генератором. После получения третьей промежуточной частоты (31,25 МГц) сигнал обрабатывается АЦП (осуществляется фильтрация промежуточной частоты, логарифмирование, детектирование сигнала в реальном масштабе времени) и затем поступает в главный процессор и выводится на экран.
Анализаторы спектра FSH имеют следующие опции:
- измерения амплитудно-частотных характеристик четырехполюсников при помощи встроенного следящего генератора;
- измерения мощности исследуемого сигнала с помощью измерителя мощности (FSH-Z1);
- измерение параметров согласования, затухания в кабеле, а также определение мест повреждения кабеля с помощью КСВН-моста.
Анализаторы имеют базовую модель - FSH3 и модификацию - FSH6.
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения государственного поверительного клейма-наклейки указано в приложении А.

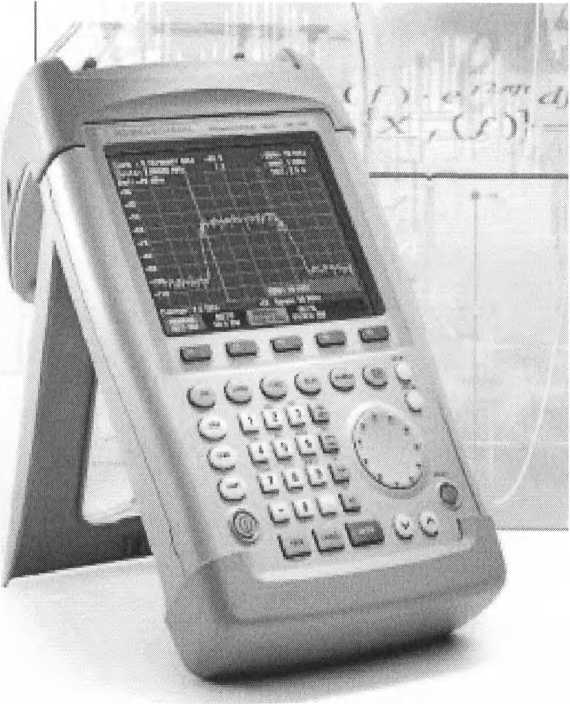

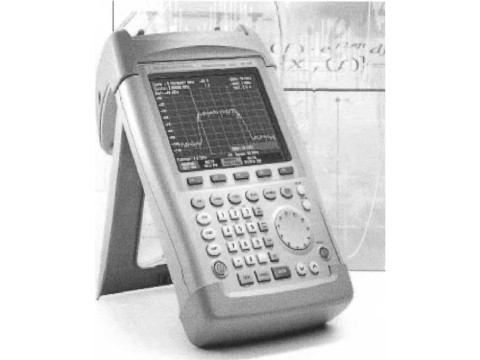

Рисунок 1. Внешний вид анализаторов спектра FSH.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов спектра FSH приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
FSH3 |
FSH6 | |
|
Диапазон частот |
от 100 кГц до 3 ГГц |
от 100 кГц до 6 ГГц |
|
Пределы основной погрешности измерения частоты при температуре (23±1) °C , ppm |
±2 | |
|
Пределы дополнительной погрешности измерения частоты, ppm, при изменении температуры окружающей среды на каждые 10 °C: от 0 °C до 30 °C (включительно) св. 30 °C до 50 °C |
±2 ±2 | |
|
Пределы относительной погрешности установки полос пропускания (разрешения), % : - до 300 кГц (включительно); - для 1 МГц |
±5 ±10 | |
|
Опорный уровень, дБм |
от минус 80 до плюс 20 | |
|
Пределы абсолютной погрешности измерения уровня входного сигнала, дБ |
±1,5 | |
|
Средний уровень шумов, дБм, не более - диапазон частот от 10 МГц до 3 ГГц (включительно) - диапазон частот от 3 ГГц до 5 ГГц (включительно) - диапазон частот от 5 ГГц до 6 ГГц |
минус 105 |
минус 105 минус 103 минус 96 |
|
Вход ВЧ: - максимальное допустимое напряжение постоянного тока, В - максимальная входная мощность, Вт (дБм) - входное сопротивление, Ом |
50 1(30) 50 | |
|
Вход внешнего запуска: - опорная частота, МГц, не менее |
10 | |
|
Выход НЧ: - выходное сопротивление, Ом, не менее - напряжение холостого хода, В, не более |
100 1,5 | |
|
Напряжение питания, В - от сети переменного тока номинальной частотой от 50 до 60 Гц - от сети постоянного тока |
от 100 до 240 от 6 до 20 | |
|
Потребляемая мощность, не более - от сети переменного тока, В А - от сети постоянного тока, Вт |
100 7 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от Одо 50 °C до 95 % при температуре 40 °C | |
|
Степень защиты оболочки поГОСТ 14254-96 |
IP 51 | |
|
Габаритные размеры, мм, не более |
270х 170x120 | |
|
Масса, кг, не более |
2,5 | |
Основные технические и метрологические характеристики измерителя мощности FSH-Z1 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон частот |
от 10 МГц до 8 ГГц |
|
Пределы допускаемой погрешности измерения мощности, % - в диапазоне температур от 15 °C до 30 °C (включительно) - в диапазоне температур от 0 °C до 15 °C и от 30 °C до 50 °C |
±2,5 ±4,5 |
|
Коэффициент стоячей волны по напряжению (КСВН), не более - в диапазоне частот от 10 МГц до 30 МГц (включительно) - в диапазоне частот от 30 МГц до 2,4 ГГц (включительно) - в диапазоне частот от 2,4 ГГц до 8 ГГц |
1,15 1,13 1,20 |
|
Входная мощность, мВт (дБм) - среднее значение - пиковое значение |
400 мВт (+26 дБм) 1 Вт(+30 дБм) |
|
Диапазон измерения мощности |
от 200 пВт до 200 мВт (от -67 дБм до +23 дБм) |
|
Смещение нуля, пВт, не более |
150 |
|
Габаритные размеры, мм, не более |
48x31 х 170 |
|
Масса, кг, не более |
0,3 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входит:
Анализатор спектра FSH 1 шт.
Адаптер сети питания 1 шт.
Кабель RS-232-C с оптической развязкой 1 шт.
Наушники 1 шт.
CD ROM с программным обеспечением 1 шт.
Измеритель мощности FSH-Z1 (по заказу) 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МРБ. МП 1523-2006
«Анализаторы спектра FSH. Методика поверки» 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды»;
ГОСТ 12.2.091-2002 (МЭК 61010-1) «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования»;
МРБ МП. 1523-2006 «Анализаторы спектра FSH. Методика поверки».
Заключение
Анализаторы спектра FSH соответствуют требованиям документации фирмы "ROHDE & SCHWARZ GmbH & Со. KG" (Германия), ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 (МЭК 61010-1).
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
