Приборы сигнализирующие ПС-1

Назначение

Приборы сигнализирующие ПС-1 (в дальнейшем - приборы) предназначены для преобразования выходных сигналов силы постоянного тока, поступающих от первичных преобразователей, в значение измеряемой величины, отображения их в цифровом виде на жидкокристаллическом индикаторе и сигнализации о превышении пороговых значений.

Приборы могут использоваться в системах противоаварийной защиты предприятий газовой и химической промышленности.

Описание

Принцип работы прибора состоит в приеме и обработке сигналов, поступающих от первичных преобразователей, в значение измеряемой величины, отображении их в цифровом виде на жидкокристаллическом индикаторе.

Прибор имеет два порога срабатывания сигнализации в каждом из каналов.

При превышении выходными сигналами первичных преобразователей пороговых значений срабатывает световая индикация в реле внешней сигнализации.

Прибор конструктивно представляет собой корпусную конструкцию настенного исполнения.

Питание прибора осуществляется от внешнего источника постоянного тока.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Внешний вид прибора приведен на рисунке 1.

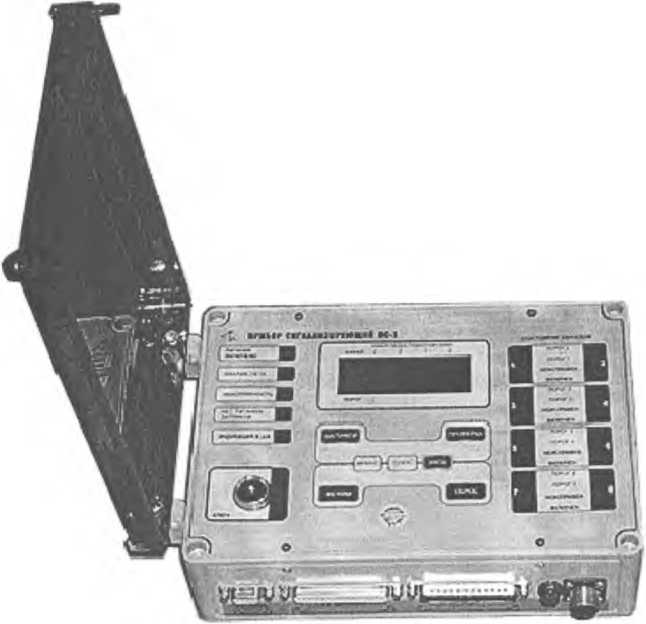

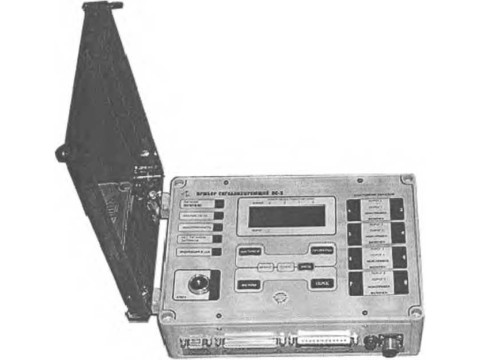

Рис. 1. Прибор сигнализирующий ПС-1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов подключения первичных преобразователей - не менее 8.

Диапазон измерения выходного тока - от 4 до 20 мА.

Пределы допускаемой абсолютной погрешности измерения входного тока - ±0.3 мА.

Диапазон установки порогов срабатывания сигнализации - от 4 до 20 мА.

Пределы допускаемой абсолютной погрешности срабатывания сигнализации - ± О.ЗмА.

Время срабатывания сигнализации - не более 7 с.

Время установления показания прибора после включения - не более 1 мин.

Степень защиты оболочки приборы - IP20 но ГОСТ 14254.

Напряжение питания постоянного тока - от 20 до 26.4 В.

Потребляемая мощность - не более 24 В-А.

Габаритные размеры - не более 260x200x120 мм.

Масса - не более 2.3 кг.

Знак утверждения типа

Знак утверждения типа наносится на табличку с маркировочными данными, находящуюся на правой боковой стороне прибора, методом химического оксидирования и

типографским способом на титульный лист руководства по эксплуатации прибора.

Комплектность

Комплект поставки прибора указан в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 101470606.008-2003 «Прибор сигнализирующий ПС-1. Технические условия»;

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;

ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»;

ГОСТ 12.2.007.0-75 Изделия электротехнические. Требования безопасности.

Заключение

Приборы соответствуют ТУ РБ 101470606.008-2003, ГОСТ 12997-84, ГОСТ 14254-96, ГОСТ 12.2.007.0-75.

Межповерочный интервал - не более 6 месяцев (при применении в сфере законодательной метрологи).

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112.02.1.0.0025.
