Системы измерительно-управляющие DMS

Номер в ГРСИ РФ:	РБ 03 23 2950 12
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	"AZD Praha s.r.o.", Чехия

Скачать

Описание типа РБ 03 23 2950 12 [2013-06-17]

rb-03-23-2950-12_2013-06-17.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Система измерительно-управляющая DMS (далее - система DMS) предназначена для сбора, передачи и визуализации данных о состоянии станционного устройства сигнализации, централизации и блокировки (СЦБ). Система DMS не влияет на деятельность оборудования СЦБ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 2950 12
Наименование	Системы измерительно-управляющие DMS
Год регистрации	2012
Номер сертификата	8250
Дата регистрации	2012-12-27
Срок действия	2017-12-27
Получатель сертификата	фирма "AZD Praga s.r.o.", Чешская Республика (CZ)

Производитель / Заявитель

фирма "AZD Praga s.r.o."

Адрес: Zirovnicka 2/3146 PS 106 17 Praha 10

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1597-2013.

Поверители

Скачать

Описание типа РБ 03 23 2950 12 [2013-06-17]

rb-03-23-2950-12_2013-06-17.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность Нормативные документы Заключение

Назначение

Область применения - магистральные железные дороги.

Описание

Система DMS входит в состав модулярной диагностической системы LDS, предназначенной для сбора, создания архивов, классификации и наблюдения за рабочими данными доступных диагностических устройств. Требуемые измеряемые величины поступают с централи измерения, системы DMS и интеллектуальных датчиков. В ходе работы модулярной диагностической системы LDS проверяется состояние устройств СЦБ.

Система DMS состоит из нескольких самостоятельных блоков, которые первично разработаны в качестве вспомогательных средств модулярной диагностической системы LDS. Блоки могут быть применены и самостоятельно или в качестве подсистемы других устройств.

Блок DMS-U предназначен для измерения напряжения в диапазоне DC от 6 В до

40 В, на

одном входе и напряжения в диапазоне FC от 0 В до 300 В, 50 Гц на трех входах. Блок содержит два коммуникационных интерфейса RS485 (условное обозначение RS485-1 и RS485-2). Основное назначение интерфейса RS485-1-коммуникация с вышестоящим узлом диагностики. Основное назначение интерфейса RS485-2- коммуникация с блоком DMS-T/EKO.

Блок DMS-U2 является вариантом блока DMS-U с другим размером передней панели. Блок

содержит только один коммунуикационный интерфейс R.S485.

г.стандд

Для документов

Государстес-HHt'j реестр средств измерений Республики Беларусь

Блок DMS-EP предназначен для записи изменения активной мощности двигателя при изменении положения четырех самостоятельных электромоторных стрелочных приводов. Блок одновременно измеряет сопротивление изоляции питательных кабелей и стрелочных приводов по отношению к земле и фиксирует его снижение ниже допустимого предельного значения. Коммуникационным интерфейсом блока является RS485.

Блок DMS-HIS предназначен для измерения сопротивлений изоляции четырех 1Т систем по отношению к земле и индикации их снижения ниже допустимого предельного значения. Блок предназначен для замены существующих контрольных устройств изоляционного состояния тина HIS3 контрольным устройством с коммуникационным интерфейсом RS485 и совместимостью с работой измерительной централи.

Блок DMS-HIS-120 является вариантом блока DMS-HIS с другим размером передней панели.

Блок DMS-T/RSX - это датчик, предназначенный для измерения температуры внутри помещений. Блок дает возможность коммуникации через интерфейс RS 485 или RS 232.

Блок DMS-T/EKO — это более экономный вариант блока DMS-T/RSX с ограниченным диапазоном питающего напряжения и коммуникационным интерфейсом только RS 485.

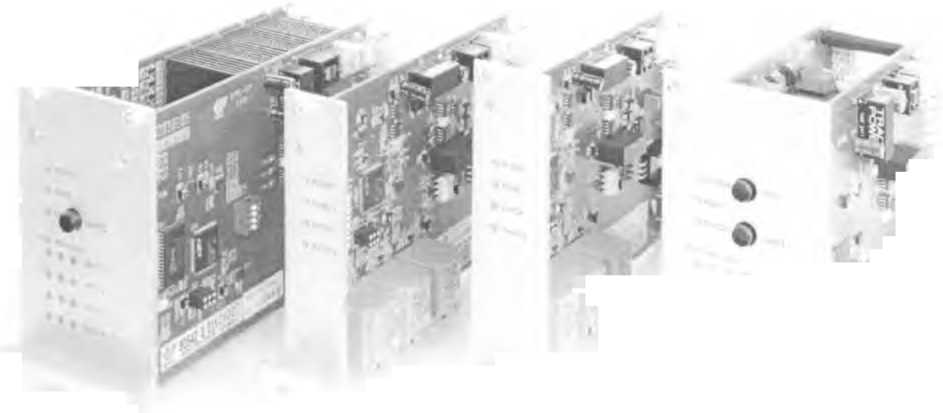

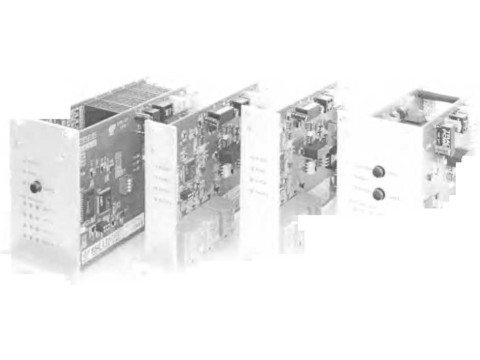

Внешний вид системы DMS представлен на рисунке I,

Рисунок I - Внешний вид системы DMS

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1-6.

Таблица 1.Основные технические и метрологические характеристики блока DMS-U

Наименование характеристики	Значение
Диапазон измерения входного сигнала напряжения постоянного тока, В	от 6 до 40
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения постоянного тока	±2 % от изм. величины + 0,1 % от предела измерений
Диапазоны измерения входного сигнала напряжения переменного тока частотой от 50 Гц, В	от 0 до 300
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения переменного тока	±2 % от изм. величины + 0,3 % от предела измерений
Выходной сигнал, кБ/с	9,6 и 57,6
Напряжение питания постоянного тока, В	от 18 до 36
Максимальная потребляемая мощность, Вт, не более	1
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	119x25 х 186
Масса, кг, не более	0,3
Средний срок службы, лет	20
Коммуникационный интерфейс	2х RS485
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485-1: - относительно корпуса, В	4000, 50 Гц
Электрическая прочность интерфейса RS485-2: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм измеряемого напряжения АС1,АС2,АСЗ: - относительно корпуса, В - относительно остальных систем, процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого напряжения DC: - относительно корпуса, В - относительно остальных систем, процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц

Таблица 2.Основные технические и метрологические характеристики блока DMS-U2

Наименование характеристики	Значение
Диапазон измерения входного сигнала напряжения постоянного тока, В	от 6 до 40
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения постоянного тока	±2 % от изм. величины + 0,1 % от предела измерений
Диапазоны измерения входного сигнала напряжения переменного тока частотой от 50 Гц, В	от 0 до 300
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения переменного тока	±2 % от изм. величины + 0,3 % от предела измерений
Выходной сигнал, кБ/с	9,6 и 57,6
Напряжение питания постоянного тока, В	от 18 до 36
Максимальная потребляемая мощность, Вт, не более	1
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	128 х 30 х 186
Масса, кг, не более	о,з
Средний срок службы, лет .	20
Коммуникационный интерфейс	RS485
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485-1: - относительно корпуса, В	4000, 50 Гц
Электрическая прочность интерфейса RS485-2: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм измеряемого напряжения АС1, АС2, АСЗ: - относительно корпуса, В - относительно остальных систем, процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого напряжения DC: - относительно корпуса, В - относительно остальных систем, процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц

Гоимвспииный oeeftn]

I p2S’e 7 \ РеслуСлини

\Д“ лит»»*/

Таблица 3.Основные технические и метрологические характеристики блока DMS-EP

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 18 до 36
Максимальная потребляемая мощность, Вт, не более	2,3
Коммуникационный интерфейс	RS485
Выходной сигнал, кБ/с	57,6
Диапазон измерения напряжения переменного тока частотой 50 Гц, В	от 0 до 270
Диапазон измерения переменного тока частотой 50 Гц, А	от 0 до 3,7
Диапазон измерения активной мощности, Вт	от 0 до 1000
Пределы допускаемой относительной погрешности измерения активной мощности в диапазоне рабочих температур	±5 % от изм. величины + 0,5 % от предела измерений
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Диапазон измерения сопротивления изоляции, МОм	от 0 до 20
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции в диапазоне от 0 до 50 кОм	±10 кОм
Пределы допускаемой относительной погрешности измерения сопротивления изоляции в диапазоне от 50 кОм до 20 МОм	±10% от изм.величины
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно процессорной части, В	4000,50 Гц 500,50 Гц
Электрическая прочность интерфейса RS485: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм SP, SM и реле HIS: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 2500, 50 Гц
Электрическая прочность клемм измеряемого тока и изоляционного сопротивления: - относительно корпуса и клемм РЕ, В - относительно процессорной части и клемм питания, В	4000,50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого напряжения: - относительно корпуса и клемм РЕ, В - относительно процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Диапазон рабочих температур, °C	от минус 5 до плюс 55
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более	119х60х 186
Масса, кг, не более	0,6

Государственный реестр средств измерений Республики Беларусь

Для документов

Таблица 4.Основные технические и метрологические характеристики блоков DMS-HIS, DMS-HIS-120

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 18 до 36
Максимальная потребляемая мощность, Вт, не более	2
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Коммуникационный интерфейс	RS485
Выходной сигнал, кБ/с	9,6 и 57,6
Диапазон измерения сопротивления изоляции, МОм	от 0 до 20
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции в диапазоне от 0 до 50 кОм	±10 кОм
Пределы допускаемой относительной погрешности измерения сопротивления изоляции в диапазоне от 50 кОм до 20 МОм	±10 % от изм. величины
Электрическая прочность зажимов питания: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность интерфейса RS485: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 3000, 50 Гц
Электрическая прочность клемм реле HIS: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 4000, 50 Гц
Электрическая прочность клемм измеряемого изоляционного сопротивления: - относительно корпуса и клемм РЕ, В - относительно остальных систем, процессорной части и клемм питания, В	4000, 50 Гц 4000, 50 Гц
Диапазон рабочих температур, °C	от минус 25 до плюс 70
Диапазон относительной влажности, %	от 10 до 80
Габаритные размеры, мм, не более: - DMS-HIS -DMS-HIS-120	128х60х 186 119х60х 186
Масса, кг, не более	0,3

Таблица 5.Основные технические и метрологические характе]	эистики блока DMS-T/RSX
Наименование характеристики	Значение
Напряжение питания постоянного тока, В: - вариант 1 - вариант 2	от 7 до 15 от 18 до 36
Максимальная потребляемая мощность, Вт, не более: - вариант 1 - вариант 2	0,2 0,4
Диапазон индикации температур, °C	от минус 25 до плюс 70
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Коммуникационный интерфейс	RS485 или RS232
Выходной сигнал, кБ/с	9,6 и 57,6
Электрическая прочность зажимов питания напряжения постоянного тока 24 В: - относительно корпуса, В - относительно процессорной части, В	4000, 50 Гц 500, 50 Гц
Электрическая прочность зажимов питания напряжения постоянного тока 12 В: - относительно корпуса, В	4000, 50 Гц
Электрическая прочность интерфейса RS485, RS232: - относительно корпуса, В	4000, 50 Гц
Габаритные размеры, мм, не более	130х 115x40
Масса, кг, не более	0,2

Таблица б.Основные технические и метрологические характеристики блока DMS-T/EKO

Наименование характеристики	Значение
Напряжение питания постоянного тока, В:	от 7 до 15
Максимальная потребляемая мощность, Вт, не более:	0,2
Диапазон индикации температур, °C	от минус 25 до плюс 70
Сопротивление изоляции между токоведущими частями и корпусом, МОм, не менее	20
Коммуникационный интерфейс	RS485
Выходной сигнал, кБ/с	9,6 и 57,6
Электрическая прочность зажимов питания напряжения постоянного тока 12 В: - относительно корпуса, В	4000, 50 Гц
Электрическая прочность интерфейса RS485, RS232: - относительно корпуса, В	4000, 50 Гц
Габаритные размеры, мм, не более	130х 115 х 40
Масса, кг, не более	0,2
