Система измерительно-управляющая DISTA (далее - система DISTA) предназначена для измерения, передачи и визуализации данных о состоянии станционного устройства сигнализации, централизации и блокировки (СЦБ). Система DISTA не контролирует алгоритмы безопасности устройств СЦБ, а ее электрические цепи не выполняют функцию прямого обеспечения безопасности железнодорожного движения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 2951 12
Наименование	Системы измерительно-управляющие DISTA
Год регистрации	2012
Номер сертификата	8251
Дата регистрации	2012-12-27
Срок действия	2017-12-27
Получатель сертификата	фирма "STARMON s.r.o.", Чешская Республика (CZ)

Производитель / Заявитель

фирма "STARMON s.r.o."

Адрес: Nadrazni 88, 565 01 Chocen

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1598-2006.

Поверители

Скачать

Описание типа РБ 03 23 2951 12 [2013-06-17]

rb-03-23-2951-12_2013-06-17.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность Нормативные документы Заключение

Назначение

Область применения - магистральные железные дороги.

Описание

Система DISTA входит в состав вышестоящей модулярной диагностической системы LDS, предназначенной для сбора, создания архива, классификации и наблюдения за рабочими данными доступных диагностических устройств. В ходе работы модулярной диагностической системы LDS проверяется состояние устройств СЦБ.

Система DISTA устанавливается на централизационный пост. Система состоит из источника питания Z55, процессорной платы CPU и измерительных плат.

Список плат:

ACDC - плата измерения переменного и постоянного напряжения;

кко - плата измерения кодирования рельсовых цепей;

KON - плата проверки контактов;

MISP - плата измерения изоляционного состояния переключаемая;

RIS - плата расширения для измерения изоляционного состояния.

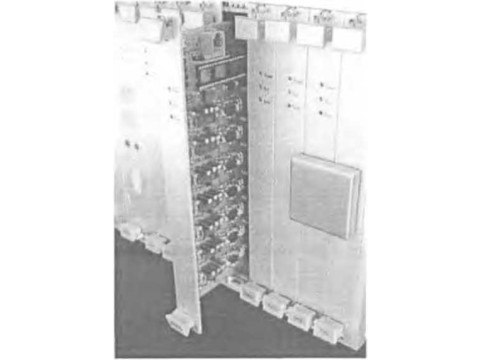

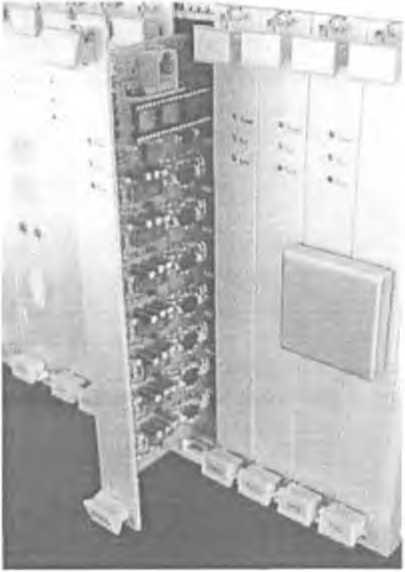

Внешний вид системы DISTA представлен на рисунке 1.

Рисунок I - Внешний вид системы D1STA

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице I.

Таблица 1

Наименование характеристик, единицы измерения	Знаменне
1	2
Напряжение питания постоянного тока, В	от 18 до 36
Максимальная потребляемая мощность, Вт	75
Диапазон рабочих температур, °C	от минус 5 до плюс 55
Габар1ггные размеры, мм, не более - формат 63 НТ - формат 144 НТ	340x267x262 752x267x262
Масса, кг. не более - формат 63 НТ - формат 144 НТ	3,5 8
Степень защиты оболочки по ГОСТ 14254-96	IP 20
Модуль ACDC
Диапазон измерения входного сигнала напряжения постоянного тока, В	от 0 до 60

Продолжение таблицы 1.

1	2
Диапазон измерения входного сигнала напряжения переменного тока частотой от 10 до 275 Гц, В	от 0 до 60 от 0 до 100* от 0 до 300 от 0 до 500*	4
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения постоянного и переменного тока	±(2 % от изм. величины + 8 единиц мл. разряда)
Входное сопротивление, МОм, не менее - каналы постоянного тока - каналы переменного тока	1 5
Модуль ACDC-2(ACP)
Диапазон измерения входного сигнала напряжения постоянного тока, В	от 0 до 4* от 0 до 10* от 0 до 30* от 0 до 60 от 0 до 100* от 0 до 300* от 0 до 500*
Диапазон измерения входного сигнала напряжения переменного тока частотой от 10 до 1000 Гц, В	от 0 до 4* от 0 до 10* от 0 до 30* от 0 до 60 от 0 до 100* от 0 до 300 от 0 до 500*
Пределы допускаемой относительной погрешности измерения входного сигнала напряжения постоянного и переменного тока	±(2 % от изм. величины + 8 единиц мл. разряда)
Входное сопротивление на 1 В, МОм, не менее	0,06
Модуль MIS (MIS2, MISP) и	RIS
Диапазон измерения сопротивления, МОм	от 0 до 20
Пределы допускаемой погрешности измерения сопротивления, Ом - абсолютная погрешность в диапазоне от 0 до 50 кОм - относительная погрешность в диапазоне от 50 кОм до 20 МОм	±10 кОм ±10 % от изм. величины
Напряжение измерения, В	100 (только для MISP), 250
Примечание: * - по согласованию с Заказчиком.
