Анализаторы кислорода АКВТ-01

Назначение

Анализатор кислорода АКВТ-01 (в дальнейшем - анализатор) предназначен для измерения концентрации кислорода в отходящих газах от процессов сгорания в водогрейных котлах и других аналогичных устройств и выдачи информации в виде унифицированных сигналов, пропорциональных измеряемым величинам.

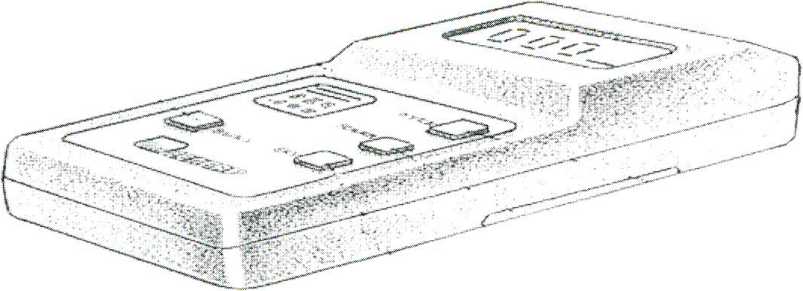

Описание

Анализатор представляет собой стационарный, однофункциональный, одноканальный, автоматический прибор непрерывного действия сдатчиком погружного типа.

Принцип действия анализатора - электрохимический.

Конструктивно анализатор состоит из блока обработки информации (в дальнейшем -БОИ), блока трансформатора ( в дальнейшем - БТ) и датчика-зонда.

Связь между БОИ и датчиком-зондом осуществляется по шестипроводной кабельной линии. Максимальная длина соединительного кабеля - не более 100 м.

Степень защиты от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 (кроме датчика-зонда) IP54.

По устойчивости к механическим воздействиям анализатор относится к группе L3 по ГОСТ 12997-84.

По устойчивости к воздействию климатических факторов анализатор соответствует (кроме датчика-зонда) исполнению УХЛ категории 4.2 по ГОСТ 15150-69 для работы в диапазоне температур от 5 до 50 °C.

Ч*)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Анализатор имеет диапазоны 'Измерения объемной доли кислорода: 0,1 -2; 0,1 -5; 0,1 - 10 %.

2 Анализатор имеет унифицированные выходные токовые сигналы 0-5 и 4-20 мА по ГОСТ 26.011-80, соответствующие измерению объемной доли кислорода и имеющие номинальную функцию преобразования следующего вида

1 = 1о + Кп-Ао, (1)

где I - выходной токовый сигнал анализатора, мА;

10 - начальный уровень выходного токового сигнала, равный:

0 мА для диапазона (0-5) мА;

4 мА для диапазона (4-20) мА;

Ао - фактическое содержание объемной доли кислорода в анализируемой газовой смеси, %;

Кп - номинальный коэффициент преобразования, соответствует указанному в таблице 1.

Таблица 1

3 Пределы допускаемого значения основной абсолютной погрешности (Ад) анализатора по токовому выходу соответствуют данным, указанным в таблице 2. Таблица 2

4 Предел допускаемого значения вариации выходного токового сигнала - 0,5Лд.

5 Пределы допускаемого значения дополнительной погрешности от влияния изменения температуры окружающего воздуха от 5 до 50 °C на каждые 10 °C от температуры определения основной погрешности - не более Ад.

6 Пределы допускаемого значения дополнительной погрешности от влияния вибрации частотой от 5 до 25 Гц с амплитудой до 0,1 мм - не более 0,ЗАд.

7 Пределы допускаемого значения дополнительной погрешности от воздействия одного из следующих неизмеряемых компонентов: СО = 1 %, объемная доля, Н2 = 1 %, объемная доля, СН4 = 1 %, объемная доля должны быть не более                     2АД.

8 Время прогрева анализатора, ч, не менее                                    1.

9 Допускаемый интервал времени работы анализатора без корректировки показаний по ГСО-ПГС, сут, не менее                                                      14.

10 Электрическое питание анализатора осуществляется от сети переменного тока на-+7?

пряжением (220\Т) В, частотой (50±1) Гц.

11 Номинальная мощность, потребляемая анализатором - не более 250 Вт.

12 Габаритные размеры и масса составных частей анализатора соответствуют данным, приведенным в таблице 3.

Таблица 3

13 По способу защиты человека от поражения электрическим током анализатор соответствует классу 01 по ГОСТ 12.2.007.0-75.

14 Условия эксплуатации анализатора:

- диапазон температуры окружающей среды для

БТ и БОИ           -     от 5 до 50 °C;

датчика-зонда       -      от 300 до 900 °C;

- диапазон атмосферного давления для

БТ и БОИ           -      от 86,6 до 106,7 кПа;

диапазон давления в газоходе

для датчика-зонда - от минус 200 до 200 мм вод. ст.;

- диапазон относительной влажности воздуха от 30 до 80 % при температуре 25 °C; окружающая среда невзрывоопасная;

производственная вибрация с частотой (5-25) Гц и амплитудой не более 0,1 мм.

15 Средняя наработка на отказ анализатора, ч, не менее ’ 15000.

16 Срок службы анализатора, лет, не менее                     5.

ЗНАК УТВЕРЖДЕНИЯ

Знак утверждения типа

- типографским способом на титульный лист руководства по эксплуатации ИБЯЛ.413425.001 РЭ;

- фотохимическим способом на табличку, расположенную на боковой стенке БОИ.

..... .. . . . ' . ... . . ■' - • ■ •• •

Комплектность

Комплект поставки анализатора приведен в таблице 4.

Таблица 4

Поверка

Поверка анализатора АКВТ-01 проводится в соответствии с документом «Анализатор кислорода АКВТ-01. Методика поверки» ИБЯЛ.413415.001 МП, утвержденной НПО ВНИИМ им. Д.И. Менделеева.

В перечень основного поверочного оборудования входят ГСО-ПГС, выпускаемые в баллонах под давлением по ТУ-6-16-2956-92:

кислород в азоте - 3719-87; 3722-87; 3726-87;

воздух кл.9 - ГОСТ 17433-80.

Межповерочный интервал - 1 год.

Нормативные документы

1 ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

2 ГОСТ 12.2.007.0-75 ССБТ. Изделия электрические. Общие требования безопасности.

3 ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

4 ИБЯЛ.413415.001 ТУ-93. Анализатор кислорода AKBT-0T. Технические условия.

Заключение

Тип анализатора АКВТ-01 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, и метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
