Анализаторы акустического шума Маном-4
| Номер в ГРСИ РФ: | РБ 03 12 2101 05 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Производитель / заявитель: | ОАО "Минский приборостроительный завод", г. Минск |
|
Описание типа РБ 03 12 2101 05 [2005-01-01]
rb-03-12-2101-05_2005-01-01.pdf
|
Скачать |
Анализаторы акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2 (далее шумомеры - анализаторы) предназначены для измерения уровня звука с частотными характеристиками А, В и С по ГОСТ 17187, уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц, уровня звукового давления в октавных и третьоктавных полосах в диапазоне частот от 20 Гц до 16 кГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 2101 05 |
| Наименование | Анализаторы акустического шума Маном-4 |
| Год регистрации | 2005 |
| Номер сертификата | 3541 |
| Дата регистрации | 2005-09-29 |
| Срок действия | - |
| Получатель сертификата | ОАО "Минский приборостроительный завод", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Минский приборостроительный завод"
Адрес: 220600, г. Минск, пр-т. Независимости, 58
Контакты: 293-94-05 / 331-41-97 / belvar@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП. МН 1356-2004 (с изменением №1, 2005 г). |
Поверители
Скачать
|
Описание типа РБ 03 12 2101 05 [2005-01-01]
rb-03-12-2101-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2 (далее шумомеры - анализаторы) предназначены для измерения уровня звука с частотными характеристиками А, В и С по ГОСТ 17187, уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц, уровня звукового давления в октавных и третьоктавных полосах в диапазоне частот от 20 Гц до 16 кГц.
Области возможного использования шумомеров-анализаторов - измерение уровня шума при работе промышленного и бытового оборудования и механизмов, оценка спектрального состава измеряемого шума и проведение экспресс- диагностики исследуемых механизмов в промышленности при разработке и контроле качества изделий.
Описание
Для измерения шума в составе шумомеров-анализаторов используется измерительный микрофон, состоящий из капсюля микрофонного конденсаторного М101 ТУ 25-06.1119-88 и предусилителя микрофонного ВПМ-101. Электрический сигнал, поступающий с выхода измерительного микрофона, преобразующего при акустических измерениях звуковое давление в электрический сигнал, подается на вход измерительного канала шумомеров-анализаторов, в аналоговом тракте согласования и усиления которого приводится к входному диапазону встроенного аналого-цифрового преобразователя и преобразуется им в цифровую форму.
Цифровой сигнальный процессор, составляющий вычислительно-управляющее ядро анализатора, с помощью программного обеспечения, хранящегося во встроенном постоянном запоминающем устройстве, накапливает во встроенной буферной памяти и обрабатывает поступающие от аналого-цифрового преобразователя измерительную информацию, управляет заданными режимами и установками процесса измерения, обрабатывает команды с клавиатуры прибора, выводит результаты измерений на встроенный жидкокристаллический индикатор, осуществляет связь прибора с компьютером через последовательный интерфейс.
Конструктивно шумомеры-анализаторы реализованы в металлическом корпусе с ручкой, на передней панели которого расположены разъёмы четырех унифицированных измерительных каналов для МАНОМ-4 (одного -для МАНОМ-4/1, двух - для МАНОМ-4/2)), к которым могут быть подсоединены четыре измерительных микрофона для МАНОМ-4 (один -для МАНОМ-4/1, два - для МАНОМ-4/2), жидкокристаллический индикатор с подсветкой. клавиатура и сетевой выключатель питания с подсветкой. На задней панели приборов расположены разъем питания и разъем интерфейса RS-232 для подключения шумомеров-анализаторов к компьютеру посредством стандартного интерфейсного кабеля.
Питание шумомеров-анализаторов осуществляется от источника постоянного тока напряжением 12 В. В комплекте приборов имеется сетевой адаптер питания, позволяющий подключать шумомеры-анализаторы к сети переменного тока напряжением 230 В.
Схема пломбировки шумомеров-анализаторов от несанкционированного доступа с указанием мест для нанесения оттиска клейма государственного поверителя приведена в Приложении А.
Внешний вид шумомеров-анализаторов приведен на рисунке 1.
Переменные данные для исполнений:
МАНОМ-4/1- один вход для подключения измерительного микрофона;
МАНОМ-4/2- два входа для подключения измерительных микрофонов.

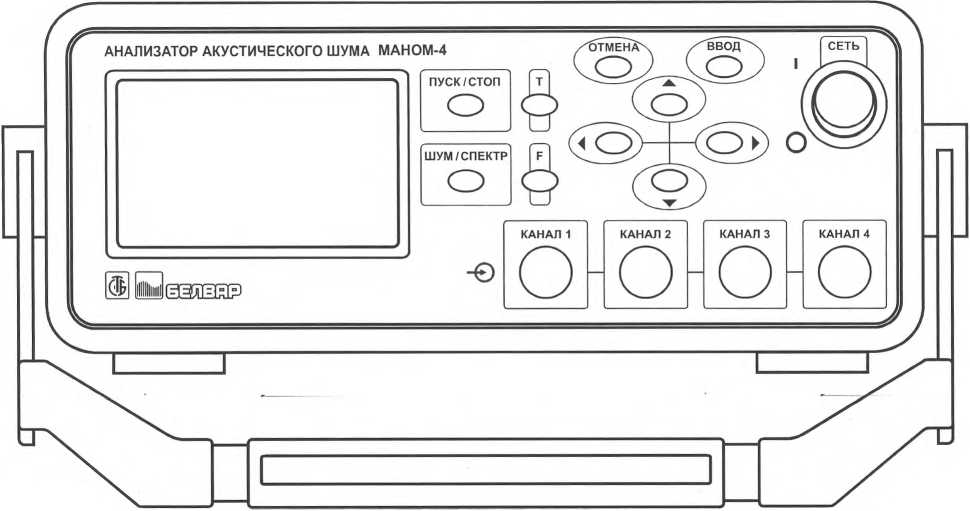

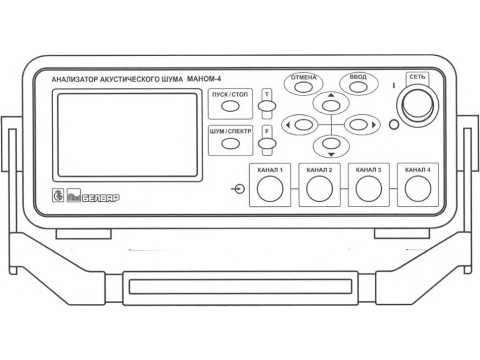

Рисунок 1. Анализатор акустического шума МАНОМ-4. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 класс точности поГОСТ 17187-81
2 класс точности по ГОСТ 17168-82 (октавные и третьоктавные фильтры)
|
Диапазон частот для измерения уровня звукового давления Диапазон частот для измерения уровня звукового давления в октавных и третьоктавных полосах |
от 20 Гц до 20 кГц от 20 Гц до 16 кГц |
Октавные фильтры со средними геометрическими частотами от 31,5 Гц до 8 кГц
Третьоктавные фильтры со средними геометрическими частотами от 20 Гц до 16 кГц
|
Опорный диапазон шумомеров-анализаторов Опорная частота Частотные характеристики шумомеров-анализаторов Диапазон измеряемых уровней звукового давления: |
90-130 дБ 1000 Гц А, В, С и Лин |
|
частотная характеристика А частотная характеристика В частотная характеристика С частотная характеристика Лин Абсолютная погрешность градуировки шумомеров-анализаторов по свободному полю при опорной частоте (1000 Гц) и опорном уровне звука(94 дБ), не более Нелинейность амплитудной характеристики шумомеров- анализаторов относительно опорного уровня звука во всем диапазоне измерений не превышает: |
от 25 до 140 дБ от 30 до 140 дБ от 35 до 140 дБ от 50 до 140 дБ ±0,7 дБ ±0,7 дБ |
|
для разности уровней 10 дБ для разностей уровня 1 дБ Временные характеристики шумомеров-анализаторов |
±0,4 дБ ±0,2 дБ S, F, I, Leq |
|
Потребляемая мощность, не более |
20 В-A (сетевой адаптер) 10 В-А (источник постоянного тока) |
|
Средняя наработка на отказ, не менее Габаритные размеры, не более Масса, не более Рабочие условия применения: |
8000 ч 315x270x105 мм 1,5 кг |
|
диапазон рабочих температур влажность |
от плюс 5 до плюс 40 °C 90% при 25 °C |
|
напряжение питания |
(230 ± 23) В (сетевой адаптер) (12 ± 1,2) В (источник постоянного тока) |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель прибора методом шелкографии и на титульный лист «Руководства по эксплуатации» - типографским методом.
Комплектность
Шумомеры-анализаторы поставляются в следующем комплекте
|
Наименование, тип |
Обозначение |
Количество на исполнение |
Примечание | ||
|
МАНОМ-4 |
МАНОМ-4/1 |
МАНОМ-4/2 | |||
|
Анализатор акустического шума |
РУВИ.411236.001 |
1 |
■ | ||
|
Анализатор акустического шума |
РУВИ.411236.001-01 |
■ |
1 |
- | |
|
Анализатор акустического шума |
РУВИ.411236.001-02 |
1 | |||
|
Микрофон: | |||||
|
Капсюль микрофонный конденсаторный М-101 |
5Ф5.843.003 |
4 |
1 |
2 | |
|
Предусилитель микрофонный ВПМ-101 |
5Ф2.032.170 |
4 |
1 |
2 | |
|
Комплект принадлежностей, в нем: | |||||
|
Эквивалент капсюля микрофонного |
5Ф5.282.243 |
1 |
1 |
1 | |
|
Вилка |
Тг5.605.030 |
1 |
1 |
1 | |
|
Сетевой адаптер питания L24D12M-P1J |
1 |
1 |
1 |
Либо аналогичный | |
|
Разъем питания DJK-11А |
1 |
1 |
1 | ||
|
Калибратор звука «Брюль&Къер» тип 4231 |
1 |
1 |
1 |
По отдельному договору | |
|
Программное обеспечение интерфейса (компакт-диск CD-R) |
1 |
1 |
1 | ||
|
Руководство по эксплуатации |
РУВИ.411236.001 РЭ |
1 |
1 |
1 | |
|
Методика поверки |
МП.МН 1356 - 2004 |
1 |
1 |
1 | |
|
Коробка для комплекта принадлежностей |
РУВИ.305646.112 РУВИ.305646.112-01 РУВИ.305646.112-02 |
1 |
1 |
1 | |
|
Коробка |
РУВИ.305646.113 РУВИ.305646.113-01 РУВИ.305646.113-02 |
1 |
1 |
1 |
Табельная упаковка |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100235722.127-2003 " Анализатор акустического шума МАНОМ-4. Технические условия".
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний». ГОСТ 17168-82 «Фильтры электронные. Октавные и третьоктавные. Общие технические требования и методы испытаний».
ГОСТ 17168-82 "Фильтры электронные. Октавные и третьоктавные. Общие технические требования и методы испытаний".
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".
МП.МН 1356-2004 " Анализатор акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2. Методика поверки".
Заключение
Анализаторы акустического шума МАНОМ-4, МАНОМ-4/1, МАНОМ-4/2 соответствуют требованиям ТУ РБ 100235722.127-2003, ГОСТ 22261 - 94, ГОСТ 12.2.091-2002, ГОСТ 17187-81, ГОСТ 17168 - 82.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел.234-98-13
Аттестат аккредитации №N BY 112.02.1.0.0025
