Прибор комбинированный РКС-107

Назначение

Приборы комбинированные РКС-107 предназначены для контроля радиационной обстановки и обеспечивающие измерения:

- мощности амбиентного эквивалентного дозы (далее мощности амбиентной дозы) гамма-излучения;

- плотности потока бета-излучения с поверхности;

- суммарной удельной активности радионуклидов в водных растворах.

Описание

Принцип действия приборов основан на преобразовании счетчиками Гейгера-Мюллера энергии излучений в электрические импульсы, частота следования которых пропорциональна мощности эквивалентной дозы гамма-излучения, плотности потока бета-излучения с поверхности или суммарной удельной активности радионуклидов в водном растворе, и последующей регистрацией импульсов счетной схемой с выводом результата измерения на табло жидкокристаллического индикатора.

Приборы оформлены в виде портативной конструкции, состоящей из корпуса, в котором на печатных платах размещены элементы принципиальной электрической схемы, и крышек. На лицевой панели расположены органы управления и жидкокристаллический индикатор.

Внешний вид прибора приведен на рисунке 1.

Место пломбирования и место нанесения оттиска государственного поверительного клейма приведено на рисунке 2.

-2.

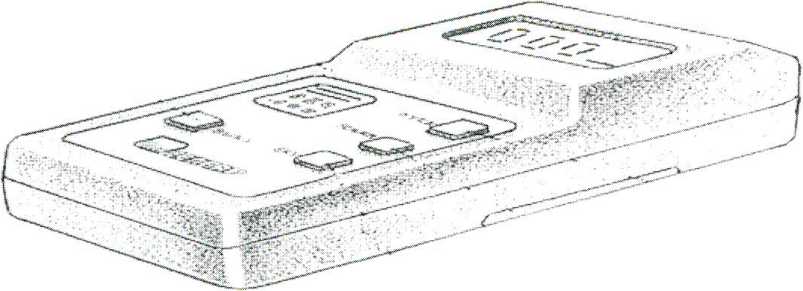

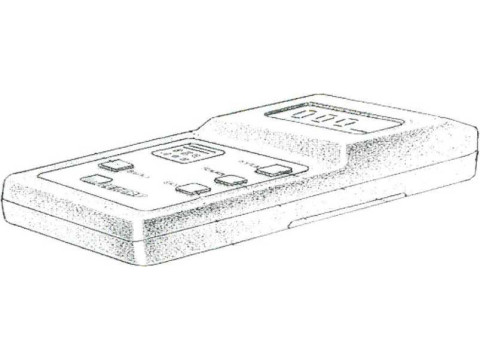

Рисунок 1 - Внешний вид прибора комбинированного РКС-107

ме сто пл омои ров а ни я

Место нанесения оттиска государственного поверительного клейма

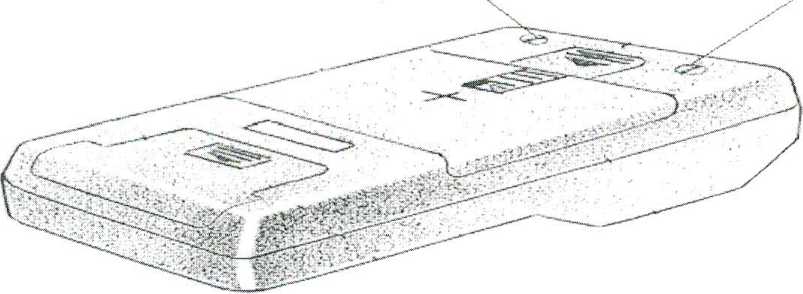

Рисунок 2 -Место пломбирования и место нанесения оттиска государственного поверительного клейма

-J-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРНО ГИКИ

1 Диапазоны измерения

1.1 Мощности амбиентной эквивалентной дозы гамма-излучения. мкЗв/ч            0.1 - 999

1.2 Плотности потока бета-излучения с поверхности. 1/(с-см”)                        0.1 - 999

1.3 Суммарной удельной активности радионуклидов. Бк/г                          2 - 9990

Диапазоны разбиты на 4 поддиапазона, автоматически переключаемые прибором.

2 Диапазоны энергии измерения:

-мощности амбиентной дозы гамма-излучения, МэВ                          0.0595 1.25

-плотности потока бета-излучения. МэВ                                         0.3 2.2

3 Пределы допускаемых значений основной относительной погрешности измерений

3.1 Мощности амбиентной дозы гамма-излучения на поддиапазонах

(0,1-0.99) мкЗв/ч                     '                                       ±30%

(1 - 9.99) мкЗв/ч                                                                   ± 30 %

(10-99,9) мкЗв/ч                                                            ±25 %

(100-999) мкЗв/ч                                                        ±20%

3.2 Плотности потока бета-излучения с поверхности на поддиапазонах

(0,1-0,99) 1/ссм2                                                              ±25%

(1-9,99) 1/ссм2                                                             ±25%

(10-99,9) 1/с-см2                                                              ±25%

(100-999) 1/ссм2                                                        ±25%

3.3 Суммарной удельной активности на поддиапазонах

(2-10) Бк/г                                                               ±35%

(10-100) Бк/г                                                           ±35%

(100- 1000) Бк/г                                                                 ± 25 %

(1000 - 9990) Бк/г                                                              нс нормируется

4 Энергетическая зависимость при измерении мощности амбиентной дозы относительно энергии 0,662 МэВ (b/Cs) должна быть не более ± 25 % в диапазоне энергий от 0,0595 до 0,66 МэВ и oi плюс 45 до минус 25 % в диапазоне энергий от 0,66 до 1.25 МэВ.

Чувствительность к бета-излучению со значением энергии от 300 кэВ до 2.2 МэВ относительно чувствительности к бета-излучению изотопа 90Sr ± 90Y должна быть не менее 0,1.

5 Время одного измерения в начале диапазона измерений (первый поддиапазон) не должно превышать:

- (53 ± 1,2) с при измерении мощности амбиентной дозы гамма-излучения;

- (37 ± 1,0) с при измерении потока бета-излучения с загрязненных поверхностей;

- (240 ± 6,0) с при измерении суммарной удельной активности радионуклидов.

Время измерения автоматически уменьшается с увеличением поддиапазона измеряемой величины.

6 Предельно допустимое облучение 99,9 мЗв/ч в течение 5 мин.

7 Уровень собственного фона - не более 0.1 мкЗв/ч.

8 Время непрерывной работы при естественном радиационном фоне - не менее 8 ч.

9 Средняя нарабо тка на отказ - не менее 4000 ч.

10 Средний срок службы прибора - не менее 10 лет.

11 Питание - от аккумуляторной батареи напряжением (9.0 ±1.0) В.

12 Габаритные размеры - не более 160x82x45 мм.

13 Масса - не более 0,4 кг.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реес тра наносится па титульном листе паспорта па п ским способом.

Комплектность

Комплект поставки приборов комбинированных указан в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 07519797.006-95 "Приборы комбинированные РКС-104. Технические условия";

СТБ 8001-93 "Государственные испытания средств измерений. Основные положения Организация и порядок проведения";

ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия";

ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний";

МП 64-95 (РУВИ.412152.002 МП) "Методика поверки".

Заключение

Приборы комбинированные РКС-107. соответствуют ТУ РБ 07519797.006-95.

ГОСТ 27451-87, ГОСТ 28271-89.

Межповерочный интервал - 12 мес.

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации №BY 1 12.02.1.0.0025.
