Датчики для измерения давления расплава полимера SPX 4622

Назначение

Датчики давления расплава полимера SPX 4622 (в дальнейшем - датчики) предназначены для непрерывного преобразования избыточного давления расплава полимера в унифицированный токовый аналоговый выходной сигнал.

Область применения: системы контроля и автоматического управления технологическими процессами в различных отраслях промышленности.

Описание

Принцип действия датчиков основан на преобразовании давления в унифицированный токовый сигнал посредством тензометрического моста сопротивления.

Давление измеряемой среды воздействует на нижнюю диафрагму датчика и через заполненную капиллярную трубку передается верхней диафрагме. Прогиб верхней диафрагмы вызывает разбаланс сопротивления моста сопротивлений. Величина разбаланса прямо пропорциональна приложенному давлению.

Нижняя диафрагма может быть выполнена из различных термоустойчивых материалов. Стандартным материалом является термообработанная нержавеющая сталь марки 15-5 с покрытием Dymax™.

Имеется возможность получения информации об измеряемом давлении в виде цифрового кода (HART protokol), а также в виде цифровой индикации на переносном пульте дистанционного управления или мониторе компьютера.

Место нанесения государственного поверительного клейма-наклейки указано в приложении А.

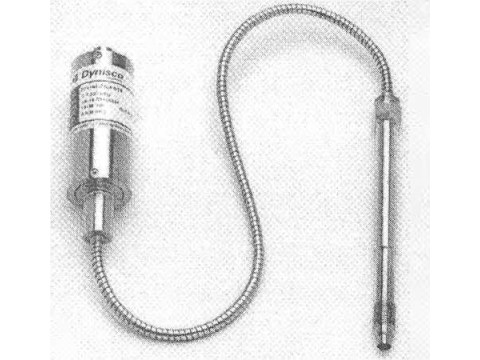

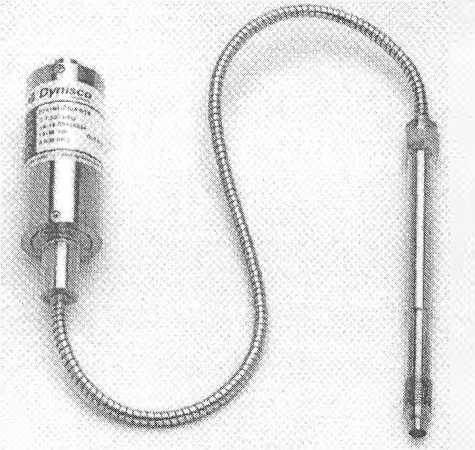

Внешний вид датчика приведен на рисунке 1.

Рисунок 1- Внешний вид датчика

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Обозначение модели, верхний и нижний пределы измерений, пределы допускаемой основной приведенной погрешности, масса датчиков указаны в таблице 1. Таблица 1

2 Перечень материалов, применяемых при изготовлении датчиков, указан в таблице

2.

Таблица 2

3 Выходной электрический сигнал постоянного тока 4-20 мА;

4 Масса не более 2,3 кг.

5 Питание датчиков осуществляется от источника постоянного тока напряжением от 16 до 30 В;

6 Потребляемая мощность не более 0,75 Вт;

10 По степени защиты оболочки от воздействия пыли и воды датчики соответствуют исполнению IP65 по ГОСТ 14254-96;

11 Датчики имеют исполнение по взрывозащите "искробезопасная электрическая цепь категории ia" для подгруппы взрывозащищенного электрооборудования ПС. Маркировка взрывозащиты II 1 G ЕЕх ia ПС Т4, II 2 G ЕЕх ia ПС Т4/Т6 по ГОСТ 30852.0-2002.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки датчиков указан в таблице 3.

Таблица 3.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы-изготовителя "Dynisco LLC", США.

МИ 1997-89 "Преобразователи давления измерительные. Методика поверки"

Заключение

Датчики давления расплава полимера SPX 4622 соответствуют требованиям технической документации фирмы-изготовителя " Dynisco LLC ", США.

Межповерочный интервал- 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ г.Минск, Старовиленский тракт, 93, тел.234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
