Датчики давления DANA 6028
| Номер в ГРСИ РФ: | РБ 03 04 2949 06 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | "Tiefenbach Control Systems GmbH", Германия |
|
Описание типа РБ 03 04 2949 06 [2006-01-01]
rb-03-04-2949-06_2006-01-01.pdf
|
Скачать |
Датчики давления DANA 6028 предназначены для преобразования избыточного давления в унифицированный аналоговый сигнал 4...20 мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2949 06 |
| Наименование | Датчики давления DANA 6028 |
| Год регистрации | 2006 |
| Номер сертификата | 4030 |
| Дата регистрации | 2006-07-10 |
| Срок действия | 2011-06-29 |
| Получатель сертификата | фирма "Tiefenbach Control Systems GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Tiefenbach Control Systems GmbH"
Адрес: D-45136, Essen, kaninenberghoehe
Контакты: +49(0)201.89424-0 // +49(0)201.89424-19 // info@tiefenbach-bergbau.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 2949 06 [2006-01-01]
rb-03-04-2949-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления DANA 6028 предназначены для преобразования избыточного давления в унифицированный аналоговый сигнал 4...20 мА.
Область применения - в подземных выработках шахт, рудников и в их наземных строениях.
Описание
Конструктивно датчики давления DANA 6028 состоят из корпуса и штепсельного разъема. С одной стороны датчик оканчивается штуцером электрогидравлического преобразователя, с другой стороны - штепсельным разъемом с двумя втычными и двумя гнездовыми контактами.
Принцип действия датчиков давления DANA 6028 состоит в следующем: измеряемое давление передается на электрогидравлический преобразователь датчика через штуцер. Выходной сигнал с электрогидравлического преобразователя подается на плату, которая вырабатывает пропорциональный давлению электрический сигнал.
При применении в сфере Государственного метрологического надзора Государственное поверительное клеймо-наклейка наносится на датчик давления DANA 6028.
Схема с указанием места нанесения Государственного поверительного клейма-наклейки приведена в приложении А к описанию типа.

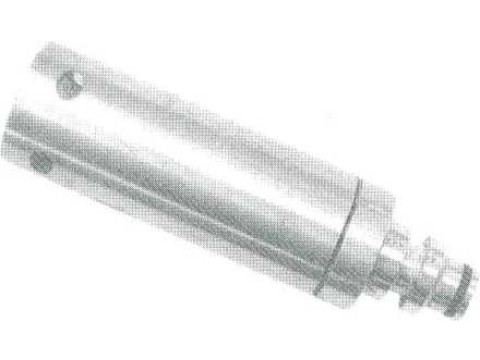

Внешний вид датчиков давления DANA 6028 приведен на рисунке 1
Рисунок 1. Внешний вид датчика давления DANA 6028.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице1
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения давления, МПа |
От 0 до 60 |
|
Пределы основной приведенной погрешности измерений,% |
1,5 |
|
Пределы дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной (20 ±5 °C) в диапазоне температур окружающего воздуха среды на каждые 10 °C, % |
0,1 |
|
Диапазон напряжения питания постоянного тока, В |
от 9 до 16 |
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от минус 20 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
|
Уровень и вид взрывозащиты по ГОСТ 30852.0-2002 |
РВ Exibl |
|
Габаритные размеры (с разъемом), мм, не более, |
152x32 |
|
Масса, кг, не более |
0,475 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- датчик давления DANA 6028 со штепсельным разъемом 1 шт.;
упаковка 1 шт.;
паспорт 1 экз.;
руководство по эксплуатации 1 экз.;
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Tiefenbach Control Systems GmbH ", Германия;
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
МИ 1997-89 Преобразователи давления измерительные. Методика поверки.
Заключение
Датчики давления DANA 6028 соответствуют требованиям документации фирмы "Tiefenbach Control Systems GmbH ", ГОСТ 22520-85, МИ 1997-89
Межповерочный интервал -12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
