Счетчик газа ТЕС 24 № 618938
| Номер в ГРСИ РФ: | РБ 03 07 9391 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
|
Описание типа РБ 03 07 9391 22 [2022-12-19]
rb-03-07-9391-22_2022-12-19.pdf
|
Скачать |
Счетчик газа ТЕС 24 № 618938 (далее - счетчик) предназначен для измерения объемного расхода и объема при рабочих и стандартных условиях по ГОСТ 2939-63 природного газа, азота, углекислого газа (сухого), воздуха и всех инертных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9391 22 |
| Наименование | Счетчик газа ТЕС 24 № 618938 |
| Год регистрации | 2022 |
| Номер сертификата | 15861 |
| Дата регистрации | 2022-12-19 |
| Срок действия | - |
| Получатель сертификата | ООО «ЭкоТехЭнергоСервис ВК», г. Минск, Республика Беларусь |
Производитель / Заявитель
«RMG Messtechnik GmbH»
Адрес: Otto-Hahn-Strasse, 5, D-35510 Butzbach
Контакты: тел. +49 6033 8970, willi.weden@rmg.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца. |
| Методика поверки | Поверка по МРБ МП.МН 3471-2022 «СОЕИ РБ. Счетчик газа ТЕС 24. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9391 22 [2022-12-19]
rb-03-07-9391-22_2022-12-19.pdf
|
Скачать |
Описание типа
Назначение
Счетчик газа ТЕС 24 № 618938 (далее - счетчик) предназначен для измерения объемного расхода и объема при рабочих и стандартных условиях по ГОСТ 2939-63 природного газа, азота, углекислого газа (сухого), воздуха и всех инертных газов.
Область применения - промышленность, экология.
Описание
Принцип действия счетчика основан на зависимости частоты вращения турбины, установленной на оси внутри корпуса, от расхода газа, протекающего через счетчик. Счетчик оснащен корректором объема газа. В счетчике после измерения объема или объемного расхода газа при рабочих условиях сигнал от счетчика газа поступает в корректор, который с учетом температуры, давления и состава газа приводит объем и объемный расход к стандартным условиям по ГОСТ 2939-63. В счетчике имеется встроенное программное обеспечение (далее - ПО) предназначенное для обеспечения полнофункциональной работоспособности корректора .
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений объемного расхода, м’/ч |
от 400 до 6500 |
|
Пределы допускаемой относительной погрешности счетчика при измерении объемного расхода. % |
±2 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Номинальный диаметр DN (ГОСТ 28338-89) |
300 |
|
Номинальное напряжение питания постоянного тока. В от литиевых батарей при внешнем источнике питания |
3.6 24 |
|
Условия эксплуатации: диапазон температур окружающего воздуха, °C |
от минус 20 до плюс 60 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Счетчик газа ТЕС 24 № 618938 |
1 |
|
Руководство по эксплуатации |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3471-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчик газа ТЕС 24. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация «RMG Messtechnik GmbH»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011); методику поверки:
МРБ МП.МП 3471-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчик газа ТЕС 24. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 ________________________________________________________________________
Наименование и тип средств поверки
Термогигрометр UniTess ТНВ1_______
Расходомерная установка Inotech__
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
ПО ЕС 24 |
0.92 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчик газа ТЕС 24 № 618938 соответствует требованиям технической документации «RMG Messtechnik GmbH», ТР ТС 020/201 1.
Про из вод иге л ь средств i гз м ере н и й «RMG Messtechnik GmbH». Германия Otto-Hahn Strasse. 5. D-35510, Butzbach
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государегвенный институт метрологии» (БелTHМ)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info(a)belsim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор Бел ТИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

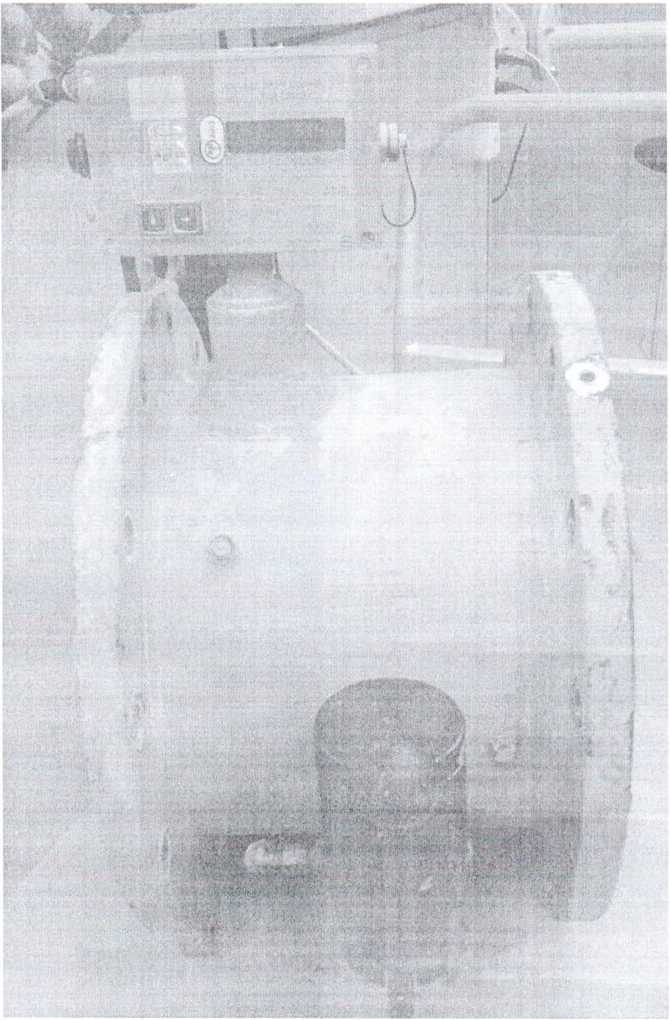

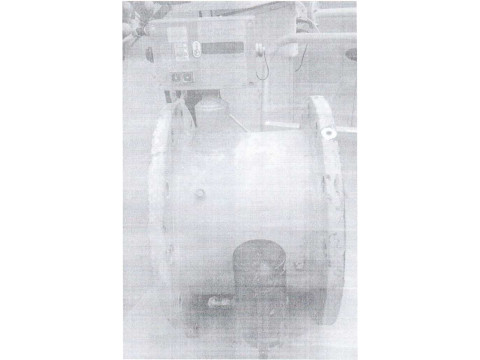

Рисунок 1.1- Фотография общего вида счетчика газа ТЕС 24 № 618938
• •• - *,-.Л '?. ■ ,-.е • Х>Г
-'’*> -Ж
. Ж 1. Ж;
VOLUMETER/PT-CORRECTOR
Type ТЕС24

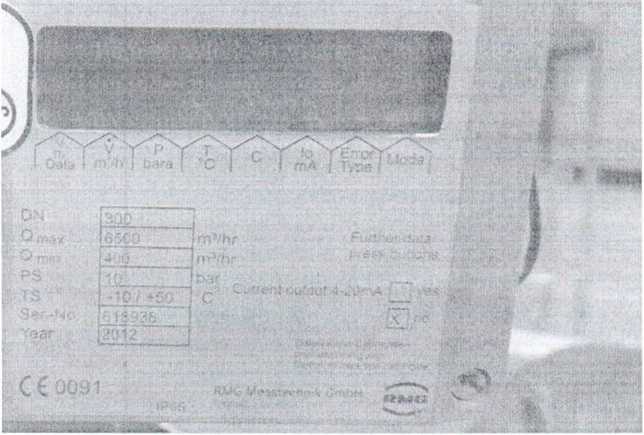

Рисунок 1.2 - Фотография маркировки счетчик газа ТЕС 24 № 618938
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
п ici iiQiitVt'iiuu

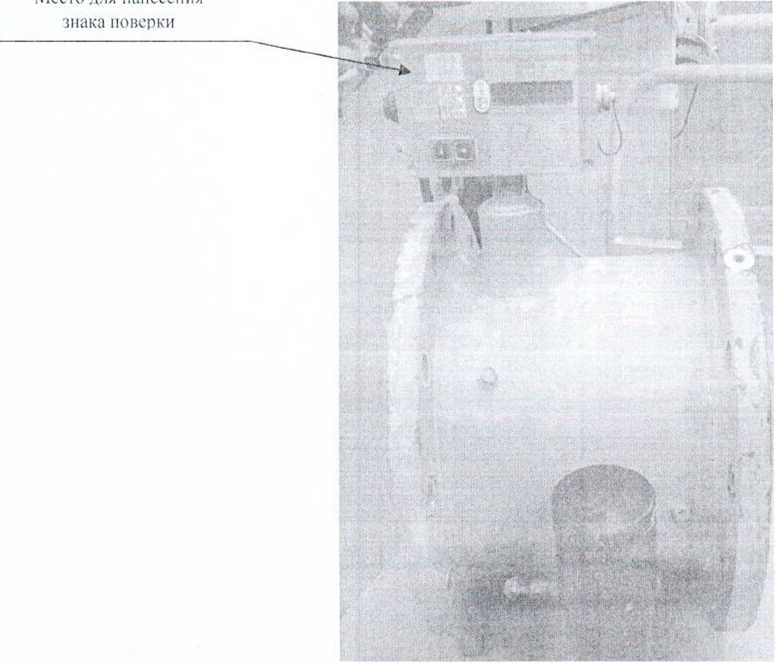

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
