Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222 № 0820238
| Номер в ГРСИ РФ: | РБ 03 17 9501 23 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «Canberra Industries Inc», США |
|
Описание типа РБ 03 17 9501 23 [2023-01-27]
rb-03-17-9501-23_2023-01-27.pdf
|
Скачать |
Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222 № 0820238 (далее - счетчик) предназначен для определения активности альфа-бета-излучающих радионуклидов в счетных образцах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 9501 23 |
| Наименование | Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222 № 0820238 |
| Год регистрации | 2023 |
| Номер сертификата | 16006 |
| Дата регистрации | 2023-01-27 |
| Срок действия | - |
| Получатель сертификата | Государственное природоохранное научно-исследовательское учреждение «Полесский государственный радиационно-экологический заповедник», г. Хойники, Гомельская обл., Республика Беларусь |
Производитель / Заявитель
CANBERRA PACKARD Central Europe GmbH», («Canberra Industries Inc»)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3496-2023 «СОЕИ РБ. Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 17 9501 23 [2023-01-27]
rb-03-17-9501-23_2023-01-27.pdf
|
Скачать |
Описание типа
Назначение
Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222 № 0820238 (далее - счетчик) предназначен для определения активности альфа-бета-излучающих радионуклидов в счетных образцах.
Область применения - обеспечение радиационной безопасности.
Описание
Принцип действия счетчика основан на преобразовании в газоразрядном детекторе энергии альфа- и бета-частиц в последовательность электрических импульсов, количество которых пропорционально активности радионуклидов в исследуемых пробах. За определённый интервал времени подсчитывается число импульсов, поступающих с детектора, и рассчитывается активность радионуклидов в исследуемых пробах. Для снижения вклада в результат измерений внешнего радиоактивного фона используется пассивная и активная защита детектора.
Счетчик представляет собой комплекс, состоящий из основного блока, баллона со смесью газов (метан и аргон) и персонального компьютера (далее - ПК).
В основном блоке размещается системный контроллер LB4110, восемь газоразрядных детекторов в двух лотках (А, В) для приёма образцов; имеется возможность установить еще два других лотка (С, D), которые в нас тоящее время отсутствуют.
Каждый лоток имеет по четыре места для размещения образцов. В лотке размещаются образцы, приготовленные в твёрдой форме на дисках. При одном измерении альфа-и бета-импульсы разделяются и сохраняются в двух отдельных каналах.
Системный контроллер LB4110 содержит вспомогательное оборудование: усилители, микропроцессор, источники питания детектора, расходомеры.
Счетчик имеет программное обеспечение (далее - ПО), установленное на ПК. ПО предназначено для управления работой счетчика, анализа данных измерений и работы с электронными таблицами.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений активности альфа-излучения, Бк |
0.05 до 1 104 |
|
Эффективность регистрации альфа-излучения, отн. ед,, нс менее |
0,30 |
|
Пределы допускаемой относительной погрешности при измерении активности и эффективности регистрации альфа-излучения, % |
±20 |
|
Диапазон измерений активности бета-излучения, Бк |
0,05 до 1-104 |
|
Эффективность регистрации бета-излучения, отн. ед., не менее |
0,30 |
|
Пределы допускаемой относительной погрешности при измерении активности и эффективности регистрации бета-излучения, % |
±20 |
|
1 Тримечание - отн. ед. - относительные единицы. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Параметры питания от сети переменного тока:* напряжение, В частота, Гц потребляемый ток, А, не более |
230 ±23 50,0 ± 1,5 2,5 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха. % |
от 15 до 25 от 20 до 90 |
|
Масса основного блока счетчика, кг* |
1270 |
* Согласно руководству пользователя.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222 № 0820238 в составе: |
1 |
|
основной блок |
1 |
|
баллон со смесью газов |
1 |
|
персональный компьютер с установленным программным обеспечением |
1 |
|
Руководство пользователя |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства пользователя.
Поверка осуществляется по МРБ МП.МН 3496-2023 «Система обеспечения единства измерений Республики Беларусь. Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222. Методика поверки»
Сведения о методиках (методах) измерений: приведены в руководстве пользователя.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация производителя (руководство пользователя); методику поверки:
МРБ МП.МП 3496-2023 «Система обеспечения единства измерений Республики Беларусь. Альфа-бета-счетчик низкофоновый проточный газоразрядный LB4100/-W исполнение LB41 W-FP-222. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Термогигрометр UniTess ТНВ1_______________________________________________
Источники альфа-излучения (тип П9)___________________________________________
Источники бега-излучения (тип СО)__
Дозиметр МКС-АТ6130С_______________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
|
Идентификационное наименованиеПО |
Номер версии ПО (идентификационный номер) |
|
OSUM |
VI.И |
|
Microsoft Excel |
5.0 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: альфа-бета-счетчик низкофоновый газоразрядный LB4100/-W исполнение LB41 W-FP-222 №0820238 соответствует требованиям технической документации производителя (руководство по пользователя).
Производи гель средств измерений
«CANBERRA PACKARD Central Europe GmbH», Австрия
Wienersiedlung 6, 2432 Schwadorf, Austria
Телефон: +43(0)2230 3700-0
https://www.cpce.net
«Canberra Industries Inc», Соединённые Штаты Америки
800 Research Parkway. Meriden, CT 06450, USA
Телефон: 203-238-2351
Факс:203-235-1347
http://w w w. c an b err a. co m
Уполномоченное юридическое лицо, проводившее испытания средств из м ере и и й/метрологическую экспертизу единичного экземпляра средств измерений-Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск. Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора
по оценке соответствия БелГИМ
А.Д. Шевцова-Ронина
Приложение!
(обязательное)
Фотографии общего вида средств измерений

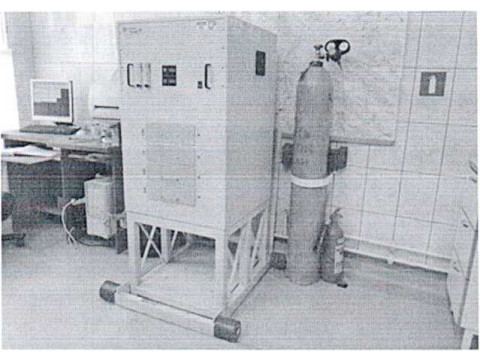

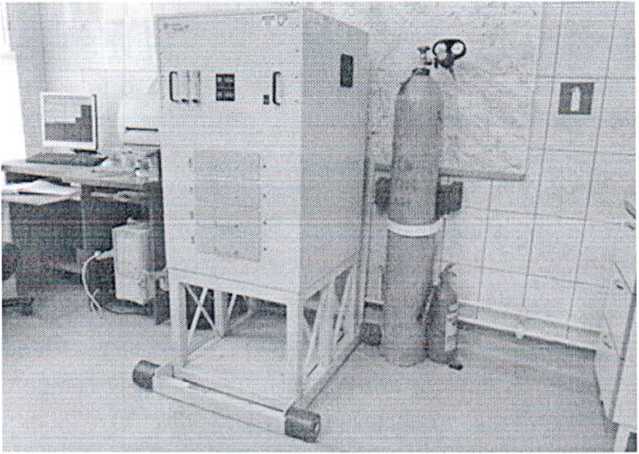

Рисунок 1.1- Фотография общего вида счетчика

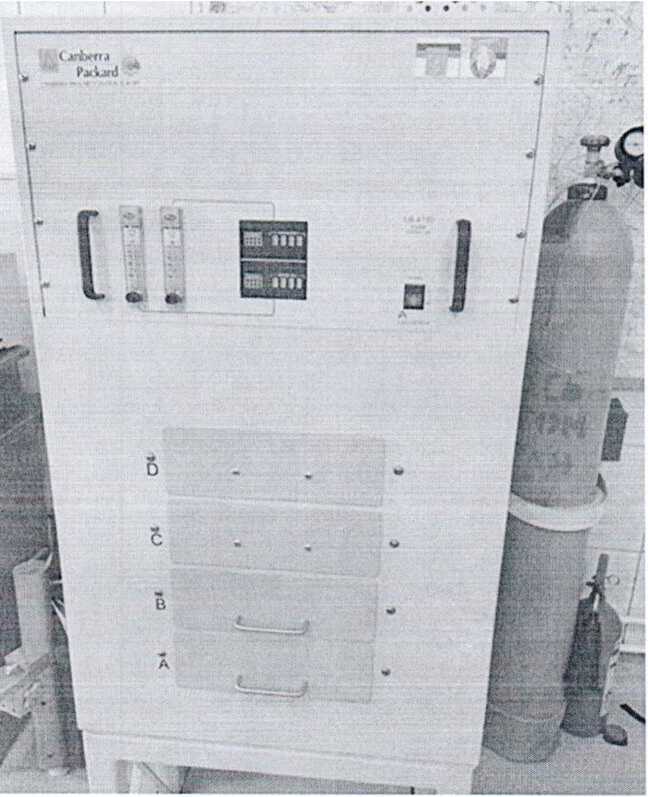

Рисунок 1.2 - Фотография общего вида основного блока и баллона со смесью газов счетчика
IB4100IW Smear Counting Parameters
0062$
O.45833J333
Background logfile
8*»ц>л
’Wt73«
001666668? 0029166667
MOA (DP M) 16196*00 14886*00 1.3786*00 1.4166*00 1.4866*00 1 »16*QO 12406*00 1.4106*00
002$
0G208333W
4410% 45 m 4248% 4588% 4071% 42.77% 41 m
*277%
О54ЯЗЗЗЗЗ 0679166667 0641666667 067$ 0536833233
***** «Лсмпсу logfih logfce
5085% <9.60% 46.33% 4903% 44 83% 42ЬО% 41 m 42.43%
Action level for flags (РРМрОСЮЕ-Н)! | 2 0006*03 . Actmty Multiplier 1 СООЕ-ЮО 1 OODEHJO
MDA(OPM) 2«28C*00 2 2956*00 26986*00 24446*00 261664» 2.$566*<» 2 5782*00
Censwijfpiemen! for M£«A and flags 95%
count time (mm) 10 00
.At TH*
*> Tftx
4 «01.5^7»^

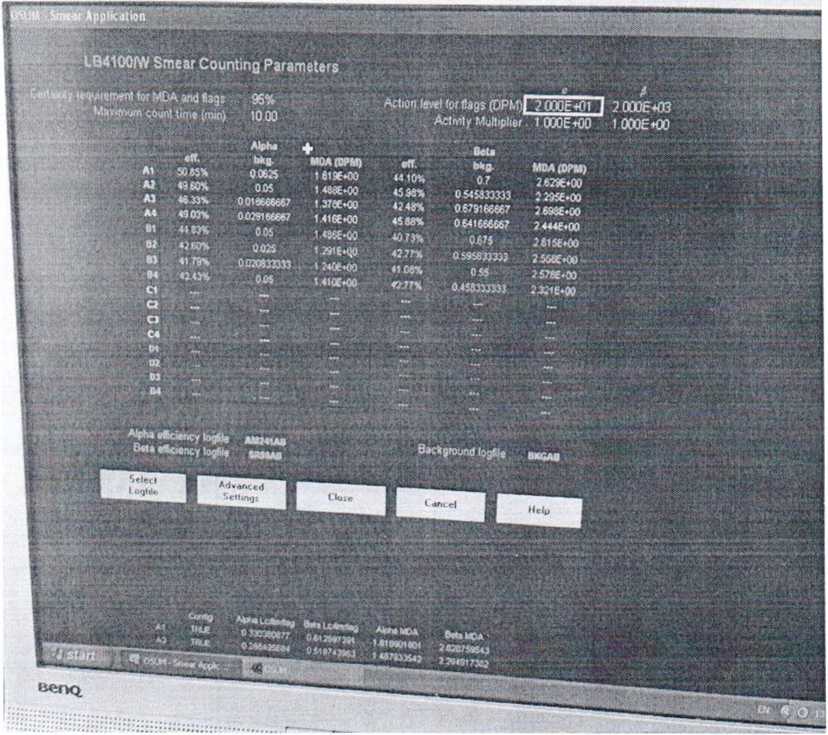

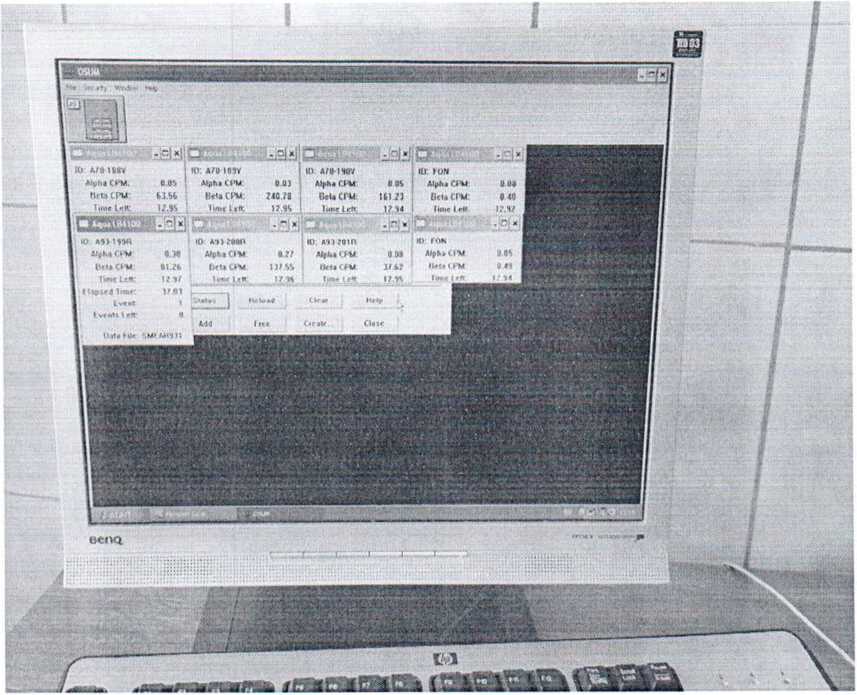

Рисунок 1.3 - Фотографии общего вида ПК с установленным ПО счетчика
CANBERRA
LB41W-FP-222 W/0:1254060
Serial Number: 0820238
Рисунок 1.4 - Фотографии маркировки счетчика
Приложен ие2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки средств измерений

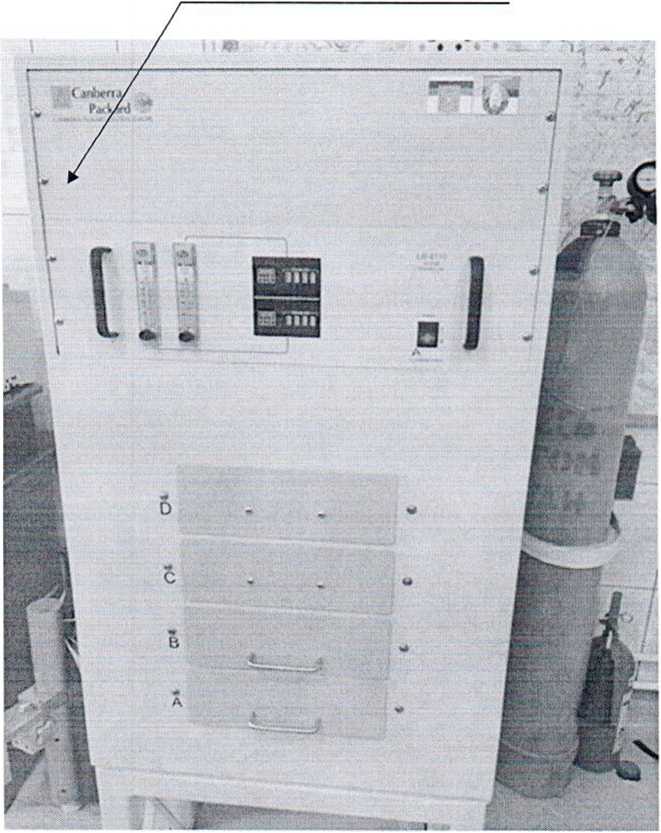

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
