Счетчики газа диафрагменные СГД 4
| Номер в ГРСИ РФ: | РБ 03 07 9524 23 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Минский механический завод имени С. И. Вавилова" (ММЗ им. Вавилова), г. Минск |
Счетчики газа диафрагменные СГД 4 (далее счетчики) предназначены для измерения израсходованного количества природного газа но ГОСТ 5542-2014 или паров сжиженного углеводородного газа но С ГЬ 2262-2012. а также других неагрессивных газов, применяемых в бытовых и производст венных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9524 23 |
| Наименование | Счетчики газа диафрагменные СГД 4 |
| Год регистрации | 2023 |
| Номер сертификата | 16046 |
| Дата регистрации | 2023-02-14 |
| Срок действия | 2028-02-14 |
| Получатель сертификата | ОАО "ММЗ имени С.И. Вавилова - управляющая компания холдинга "БелОМО", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ММЗ имени С.И. Вавилова - управляющая компания холдинга "БелОМО"
Адрес: ул. Макаенка, 23, г. Минск, 220114
Контакты: тел. (+375 17) 215-11-90, факс (+375 17) 272-31-63, belomo@belomo.by
Поверка
| Межповерочный интервал / Периодичность поверки | 120 месяцев |
| Методика поверки | Поверка по МРБ МП.1778-2008 «СОЕИ РБ. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» (изменение № 7) |
Поверители
Скачать
|
Описание типа РБ 03 07 9524 23 [2024-01-08]
rb-03-07-9524-23_2024-01-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 9524 23 [2023-02-14]
rb-03-07-9524-23_2023-02-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа диафрагменные СГД 4 (далее счетчики) предназначены для измерения израсходованного количества природного газа но ГОСТ 5542-2014 или паров сжиженного углеводородного газа но С ГЬ 2262-2012. а также других неагрессивных газов, применяемых в бытовых и производст венных целях.
Област ь применения жилищно-коммунальное хозяйство, промышленные и сельскохозяйственные предприятия, потребляющие газ.
Описание
Счетчики состоят из двух камер, внут ренние полост и которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаю гея за счет разницы давления газа на входе и выходе счетчика и приводя т во вращение отсчетное устройство, находящееся на лицевой панели счет чика.
В зависимост и от исполнения счет чики различаются:
но расстоянию между осями штуцеров, резьбой на присоединительных патрубках:
1 расстояние между осями штуцеров 110 мм, резьба на присоединительных патрубках (> 1;
3 расстояние между осями штуцеров 110 мм. резьба на присоединительных пат рубках СИ %;
но направлению потока газа:
I направление по тока газа левое:
2 направление потока газа правое:
но номинальному расходу:
(И.6 номинальный расход 1.6 м’/ч;
G2.5 номинальный расход 2.5 м’/ч;
G4 поминальный расход 4.0 м3/ч;
U универсальный номинальный расход 2.5 м’/ч:
по наличию устройства компенсации, которое производит коррекцию показаний
счетною механизма в зависимости ог температуры пропускаемого газа: без устройства компенсации:
Г с устройством компенсации.
но наличию дополнительного устройства:
I I с устройством импульсного выхода:
К с каналом беспроводной передачи данных.
Структура полного обозначения счетчиков в зависимос ти от исполнения:
С1'Д 4-х-х-Ххх
► Расстояние между осями штуцеров, резьба на присоединительных патрубках;
► Направление потока газа;
► Поминальный расход:
► Наличие устройства компенсации;
► 11аличис дополни тельного устройства.
Счетчики исполнений СГД 4-х-х-ХИ. СГД 4-х-х-ХТИ могут быть встроены в единую систему автоматизированного сбора и обработки информации.
Технические характеристики модуля бсскоитактпой передачи данных и сервисные upoi раммы согласно технической докумен тации производи теля.
Дата изготовления счетчиков приводится в паспорте.
В счетчиках отсутствуст программное обеспечение.
Фотографии общего вида средств измерений представлены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного дос тупа предс тавлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
11аимспование |
Значение | |||
|
СТ/ |
[4-1-Х-/СГД4-3-Х- |
СГД 4-3-x- | ||
|
G1.6 |
G2.5 |
G4 |
и | |
|
Номинальный расход Qhom, м3/ч |
1.6 |
2.5 |
4.0 |
2,5 |
|
Минимальный расход Qmhh, м3/ч |
0.016 |
0,025 |
0,040 |
0.016 |
|
Максимальный расход Омаке, М3/ч |
2.5 |
4,0 |
6.0 |
6.0 |
|
1 lopor чувствительности, м3/ч, нс более |
0.002 Qhom | |||
|
Допускаемая потеря давления на счетчике при максимальном расходе, 11а. не более |
200 | |||
|
Допускаемая потеря давления на счетчике при номинальном расходе, 11а, не более |
80 | |||
|
11рсделы допускаемой основной относи тельной погрешности измерений счетчиков при стандартных условиях при выпуске из производства и после ремонта, %, не более, при расходе: О Т Qmhh ДО 0,1 Qhom свыше 0.1 Qhom ДО QMaKc ВКЛ. |
±3.0 г 1.5 | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным мсгроло! ичсским требованиям: предс тавлены в таблице 2.
Таблица 2
|
11аимснованис |
Значение | |||
|
С17 |
(4-1-Х-/СГД4 |
-3-х- |
СГД4-3-Х- | |
|
G1.6 |
G2,5 |
G4 |
и | |
|
Емкость отсчетного устройства (при учете измеренного количества таза), м3 |
99999 | |||
|
1 (сна единицы младшего разряда о тсче тного ус тройс тва, дм3 |
0.2 | |||
|
Масса. Ki, нс более |
2,3 | |||
|
Габаритные размеры, мм, нс более |
210 х |
175 х 245 | ||
|
1 (редслы допускаемой основной относительной погрешности измерений счетчиков при эксплуатации , %, не более, при расходе: ОТ Qmhh ДО 0.1 Qhom СВЫШС 0.1 Q„om ДО Qmhkc ВКЛ. |
±4 ±3 | |||
|
11редслы допускаемой дополни тельной относительной ногреппюс ги измерений счетчика, вызванной изменением температуры измеряемого газа от стандартной, но сравнению с основной относительной погрешностью при изменении температуры па 1 °C, % |
.10,45* ±0.10** | |||
|
Резьба на присоединительных патрубках. трубная по ГОСТ 6357-81 Диапазон температуры окружающей среды, °C |
G1 / G1 % |
G1 % | ||
|
от минус 10 до плюс 55 |
о т минус 40 до плюс 55 | |||
|
Относительная влажность воздуха при температуре 35 °C, %, не более |
95 | |||
|
Диапазон температуры измеряемого газа, °C |
от минус 10 до плюс 55 |
от минус 40 до плюс 55 | ||
|
1 (аиболыпес избыточное рабочее давление, к11а, нс более |
5 | |||
|
Корпус счетчика сохраняет прочность и герметичность при воздействии избыточного давления. к11а, нс более |
53 | |||
Окончание таблицы 2
|
Наименование |
Значение | |
|
СГД 4-1-Х-/СГД 4-3-х- |
СГД 4-3-х- | |
|
Gl,6 G2,5 G4 |
и | |
|
Величина импульса устройства импульсного выхода, м |
0,01 | |
|
Средняя наработка на отказ, ч, нс менее |
2500 | |
|
* В пределах температуры окружающего воздуха от минус 10 °C до плюс 55 °C для счетчиков исполнений СГД 4-x-x-Gl,6, СГД 4-x-x-Gl,6H, СГД 4-x-x-Gl,6R, СГД 4-x-x-G2,5, СГД 4-x-x-G2,5H, СГД 4-x-x-G2,5R; в пределах температуры окружающего воздуха от минус 40 °C до плюс 55 °C для счетчиков исполнений СГД 4-X-X-G4, СГД 4-X-X-G4H, СГД 4-X-X-G4R, СГД 4-3-x-U, СГД 4-3-x-UH, СГД 4-3-x-UR. * * В пределах температуры окружающего воздуха от минус 10 °C до плюс 55 °C для счетчиков исполнений СГД 4-x-x-Gl,6T, СГД 4-x-x-Gl,6TH, СГД 4-x-x-Gl,6TR, СГД 4-х-х-G2,5T, СГД 4-x-x-G2,5TH, СГД 4-x-x-G2,5TR; в пределах температуры окружающего воздуха от минус 40 °C до плюс 55 °C для счетчиков исполнений СГД 4-X-X-G4T, СГД 4-X-X-G4TH, СГД 4-X-X-G4TR, СГД 4-3-x-UT, СГД 4-3-x-UTH, СГД 4-3-x-UTR. | ||
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Счетчик газа диафрагменный СГД 4-х-х-Ххх |
1 |
|
Крышка |
2 |
|
Переходник (сталь ГОСТ 380-2005 или ГОСТ 1050-88)* |
2 |
|
Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215-79)* |
2 |
|
Прокладка (Резина МБС ГОСТ 7338-90)* |
2 |
|
Упаковка |
1 |
|
Паспорт 8336.00.00.000 ПС |
1 |
|
Устройство импульсного выхода** |
1 |
|
Шуруп 4-2,5 х 10.016 ГОСТ 1144-80** |
1 |
|
Методика поверки МРБ МП. 1778-2008*** |
1 |
|
* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика. * * Устанавливаются на счетчик или входят в комплект счетчиков СГД 4-х-х-ХхИ по требованию заказчика. * ** Поставляется специализированным газораспределительным предприятиям.___________________________ | |
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на маркировочной таблице отсчетного устройства и на титульный лист паспорта.
Поверка осуществляется по МРБ МП. 1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМП-1, СГД-1, СГД-ЗТ, СГД-4. Методика поверки» в редакции с изменением № 7.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГУ BY 100185185.229-2013 «Счетчики газа диафрагменные СТД 4 Технические условия»;
СТЬ 1159 99 «Счсгчики газа объемные диафрагменные. Общие технические требования и методы испытаний»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ГС 020/201 1);
методику поверки:
МРБ Ml 1.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счсгчики газа СГМН-1. СГД-1. СТ Д-З Г. СГД-4. Методика поверки» в редакции с изменением № 7.
11ерсчепь средс тв поверки: представлен в таблице 4.
I аб лица 4____
Наименование и ши средств поверки
Гигрометр психометрический ВИ Г-1 _______________
Б аро м с гр-а 11 срои; i М - 6 7
Стенд поверочный для бытовых счетчиков газа 5178.73.00.000 _______
С тенд для проверки прочности и герметичнос ти 5178.58.00.000______
Манометр МО
Термометр лабораторный ГЛ-4____
Тяготи юромер жидкое гпый Г11Ж-11
Микроманометр ММИ-2400
Секундомер-таймер С ГЦ-2 ______
Примечание Допускается применять другие средства поверки, обеспечивающие определение ме трологических характеристик с требуемой точнос тью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики газа диафрагменные СГД 4 соответствуют требованиям технических условий ТУ BY 100185185.229-2013. С ГБ 1159 99. ТР ГС 020/2011.
1 (роизводи гель средств измерений
Открытое акционерное общество «ММ3 имени С.И. Вавилова управляющая компания холдинга «БелОМО»
Республике! Беларусь. 220114. г. Минск, ул. Макао >ка. 23
Телефон: 1375 17 267-11-90
Уполномоченное юридическое лицо. проводившее иены гания средств измсрспий/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)
Республика Беларусь. 220053. г. Минск. Сгаровилспский тракт, 93
Телефон: +375 17 374-55-01
факс: 1375 17 244-99-38
e-mail: inibrdbe I gim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа па 1 лис те.
Директор БслГИМ А.В. Казачок

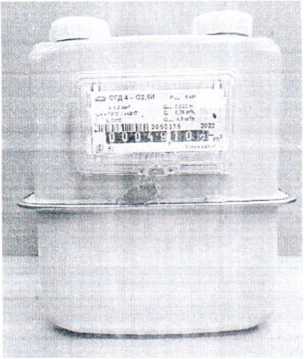

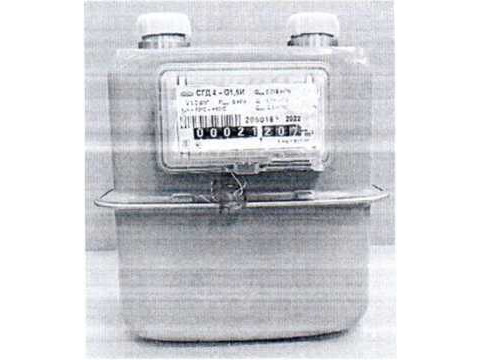

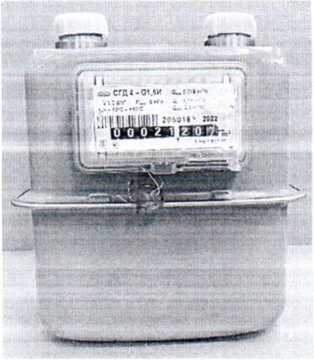

Приложение 1 (обязательное) Фотографии общего вида средств измерений
а) СГД 4-х-х-Х. СГД 4-х-х-Х Г
б) СГД 4-х-х-Х И. СГД 4-х-х-ХТИ
ОЕЮИЕЖЗй-
г) С1 Д 4-х-х-Х R. С1 Д 4-х-х-ХTR
Рисунок 1.1 Фотографии общего вида счетчиков газа диафрагменных СГД 4 (изображение носит иллюстративный характер)
СГД 4 - G4
0123456 2023
и и и min mill i ii i ill
Рп.« 5 kPa V 1,2 dm
Omm 0,04 nii'h Qi 0.4 m/h
Отд* G.O m>'h tt - 20 C t- = -40C -♦5!iC
Рисунок 1.2 Фото! рафия маркировки счетчиков газа диафрагменных С1Д 4 (изображение носи! иллюстративный характер)
I 1риложение 2 (обязательное)

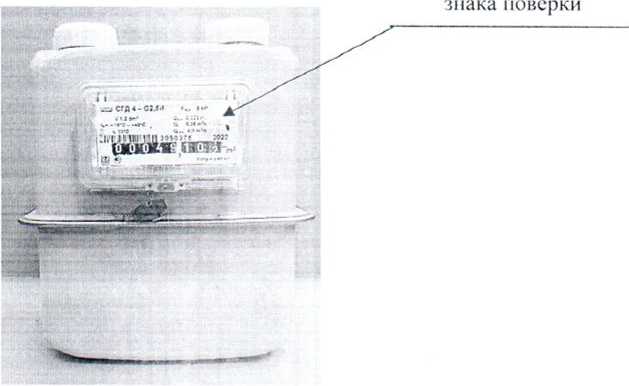

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
11риложение3 (обязательное)
Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
