Счетчики газа барабанные TG
| Номер в ГРСИ РФ: | РБ 03 07 9522 23 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | "Dr.-Ing Ritter Apparatebau GmbH", Германия |
|
Описание типа РБ 03 07 9522 23 [2023-02-14]
rb-03-07-9522-23_2023-02-14.pdf
|
Скачать |
Счетчики газа барабанные TG (далее - счетчики) предназначены для измерения объема протекающего через них газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9522 23 |
| Наименование | Счетчики газа барабанные TG |
| Год регистрации | 2023 |
| Номер сертификата | 16044 |
| Дата регистрации | 2023-02-14 |
| Срок действия | 2028-02-14 |
| Получатель сертификата | фирма "Dr.-Ing Ritter Apparatebau GmbH", Германия |
Производитель / Заявитель
фирма "Dr.-Ing Ritter Apparatebau GmbH"
Адрес: Coloniastrasse 24, 44892 Bochum
Контакты: +49 234 280077 / mailbox@ritter.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9522 23 [2023-02-14]
rb-03-07-9522-23_2023-02-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа барабанные TG (далее - счетчики) предназначены для измерения объема протекающего через них газа.
Область применения - газовая, химическая, нефтехимическая, металлургическая, энергетическая промышленности, машиностроение, приборостроение.
Описание
Принцип действия счетчиков основан на преобразовании разности давлений газа па входе и выходе счетчика во вращательное движение барабана счетчика. Измерительный объем счетчика ограничивается уровнем затворной жидкости, расположенным немного выше оси барабана (в качестве затворной жидкости может применяться вода или маловязкое масло). Количество оборотов барабана пропорционально объему газа, прошедшему через счетчик. Вращение измерительного барабана с помощью магнитной муфты передастся па роликовое и стрелочное отсчетные ус тройс тва, где фиксируются значения объема газа.
Счетчики состоят из корпуса с четырехкамерным измерительным барабаном, электромагнитной муфты и счетного механизма (роликового или стрелочного).
Счетчики выпускают в следующих исполнениях: TG0.5, TGI, TG3. TG5, TG10. TG20, TG25, TG50.
Корпуса счетчиков могут быть изготовлены из пластмассы (поливинилхлорид (PVC), полипропилен (РР). поливинилфторид (PVDF), полиэтилен (РЕ)) или нержавеющей стали (в зависимости от заказа). Измерительный барабан счетчиков изготавливается только из пластмассы. В условное обозначение счетчика, после наименования модели входят идентификаторы варианта материалов исполнения счетчика (цифры от 1 до 8). Условное обозначение счетчика:
TGXj/X2
TGXi Обозначение исполнения счетчика газа из ряда TG0.5, TGI, TG3, TG5, TG10, TG20, TG25, TG50
Х2 Материал исполнения счетчика:
1 - корпус: высокосортная нержавеющая сталь (316 Ti), барабан: поливинилхлорид (PVC);
2 - корпус: высокосортная нержавеющая сталь (316 Ti), барабан: полиэтилеп-элсктроироводный (РЕ-е1);
3 - корпус: высокосортная нержавеющая сталь (316 Ti), барабан:
полипропилен (РР):
4 - корпус: высокосортная нержавеющая сталь (316 Ti), барабан:
поливинилиденфторид (PVDF);
5 - корпус: поливинилхлорид (PVC), барабан: поливинилхлорид (PVC):
6 - корпус: полипропилен (РР), барабан: полипропилен (РР);
7 - корпус: поливинилиденфторид (PVDF), барабан: поливинилиденфторид (PVDF);
8 - корпус: полиэтилен-электропроводный (РЕ-е1), барабан: полиэтилсн-электропроводный (РЕ-е1).
В корпусе счетчика имеются места для подключения внешних измерителей температуры (термометров стеклянных жидкостных рабочих) и давления газа (манометров дифференциальных показывающих) без нормирования погрешности.
Счетчики газа барабанные TG не имеют ни встроенного, ни внешнего программного обеспечения.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице I. Таблица 1
|
I {аимепование |
Значение | |||||||
|
TG0.5 |
TG1 |
TG3 |
TG5 |
TG10 |
TG20 |
TG25 |
TG50 | |
|
Поминальный расход. Q1IOM, л/ч (м7ч) |
50 (0,05) |
100 (0,10) |
300 (0.30) |
500 (0,50) |
1000 (1.00) |
3200 (3.20) |
5000 (5.00) |
10000 (10.00) |
|
Минимальный расход, QMI1H, л/ч (м7ч) |
6 (0,006) |
6 (0.006) |
6 (0,006) |
10 (0.010) |
20 (0,020) |
40 (0.040) |
50 (0.050) |
100 (0,100) |
|
Максимальный расход, QMaKC, л/ч (м3/ч) |
60 (0,06) |
120 (0.12) |
360 (0,36) |
600 (0,60) |
1200 (1,20) |
4000 (4,00) |
7000 (7,00) |
18000 (18,00) |
|
Пределы допускаемой относительной погрешности, % |
±0.5 | |||||||
|
Допускаемые потери давления при максимальном расходе, 11а, нс более |
40 |
20 |
20 |
20 |
10 |
10 |
10 |
10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение | |||||||
|
TG0.5 |
TG1 |
TG3 |
TG5 |
TG10 |
TG20 |
TG25 |
TG50 | |
|
Максимальное рабочее давление, кПа, нс более: пластмассовый корпус корпус из нержавеющей стали |
5 50 | |||||||
|
Диапазон показаний температуры газа*, °C |
от 0 до 60, от 0 до 50, от 0 до 80, от 15 до 30 | |||||||
|
Диапазон показаний температуры затворной жидкости*, °C |
от 0 до 60, от 0 до 50, от 0 до 80, от 15 до 30 | |||||||
|
Диапазон показаний избыточного давления**, кПа |
от 0 до 1, от 0 до 2, от 0 до 4, от 0 до 5 | |||||||
|
Емкость счетного механизма, л |
9 999 999.9 |
99 999 999 |
999 999 990 | |||||
|
Цена деления наименьшего разряда, л |
0,002 |
0.01 |
0,02 |
0,02 |
0,1 |
0,2 |
0,1 |
0,5 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C без конденсации влаги, % |
от 15 до 25 80 | |||||||
|
Габаритные размеры пластмассового корпуса, мм, не более: высота ширина глубина |
320 270 350 |
320 270 380 |
375 330 405 |
375 330 465 |
470 410 560 |
545 505 615 |
640 550 665 |
725 680 755 |
|
Габаритные размеры корпуса из нержавеющей стали, мм, нс более: высота ширина глубина |
310 265 380 |
310 265 380 |
410 363 445 |
410 363 445 |
470 420 590 |
560 484 610 |
560 517 645 |
725 675 740 |
|
Масса, кг, не более |
8,5 |
8,9 |
16,2 |
15,2 |
25,8 |
33,3 |
38.8 |
73,3 |
11римсчание
*При дополнительном подключении термометров.
**Г~1ри дополнительном подключении манометров.
Комплектность
Таблица 3
|
___________________Наименование___________________ Счетчик газа барабанный TG* |
_________Количество_________ 1 |
|
Руководство но эксплуа тации |
1 |
|
Термометр |
по заказу |
|
Манометр |
по заказу |
|
* Комплек тация в соответс твии с заказом | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководс тва по эксплуа тации.
Поверка осуществляется по ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация «Dr.-Ing Kilter Apparatebau GmbH» (руководство по эксплуатации);
методику поверки:
ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 _ _ _______ _______
_______________ 11аимсновапис и тип средств поверки_______
Термогигрометр UNITESS TUB 1 _____
Газовый колокольный мерник 2-го разряда___
Микроманометр МКВ-250________
Примечание - Допускается применять другие средства поверки, обеспечивающие опрсдсле-нис метрологических характерис тик с требуемой точностью.
Идентификация программного обеспечения: отсутсгвует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики газа барабанные TG соответствуют требованиям документации производителя «Dr.-Ing Ritter Apparatebau GmbH» (руководство по эксплуатации).
Производи гель среде гв измерений
«Dr.-Ing Ritter Apparatcbau GmbH» (Германия)
Deutschland, 44892 Bochum, CoIoniastrasse 19-23
Tel +49-234-92293-0
Fax +49-234-92293-50
e-mail: mailbox@ritter.de
Уполномоченное юридическое лицо, проводившее испытания средств измерени й/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053, г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
11риложсния: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

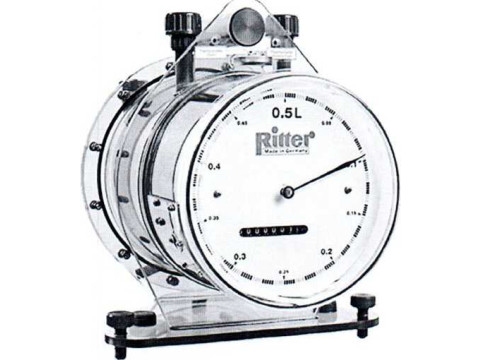

Рисунок 1.1- Фотография общего вида счетчика газа барабанного TGX]/5 (изображение носит иллюс тра тивный характер)

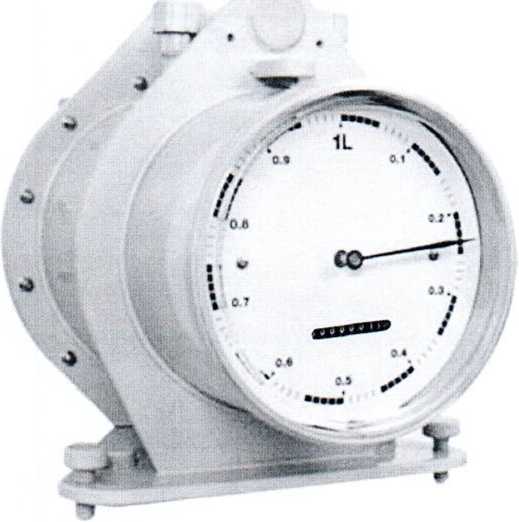

Рисунок 1.2 - Фотография общего вида счетчиков газа барабанных TGX]/6.
TGXj/7, TGX,/8 (изображение носит иллюстративный характер)

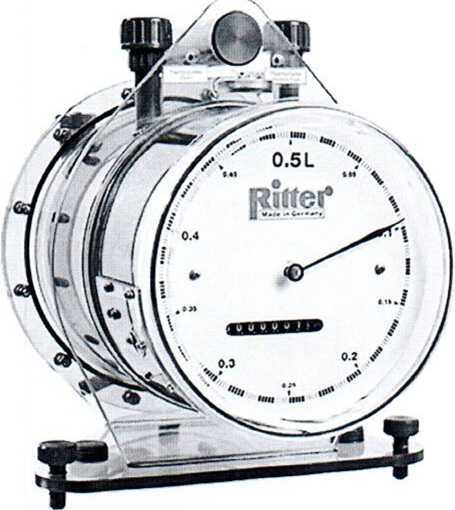

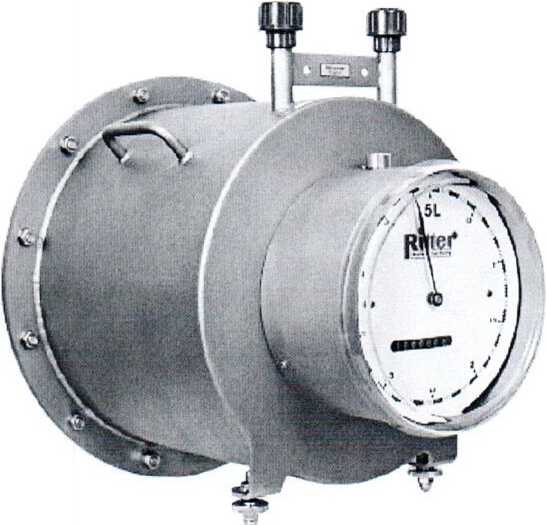

Рисунок 1.3 - Фотография общего вида счетчиков газа барабанных TGX]/1, TGX]/2, TGX,/3, TGX,/4
(изображение носит иллюстративный характер)
prttei* Счетчик газа барабанный
Тип
TG5/5
Мин. расход Макс, расход Макс, давление Зав. номер
Дата изготовления
10 л/ч
600 л/ч
5 кПа
1.542.EDE 18/05/2022
Рисунок 1.4 - Маркировка счетчиков газа барабанных TG (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

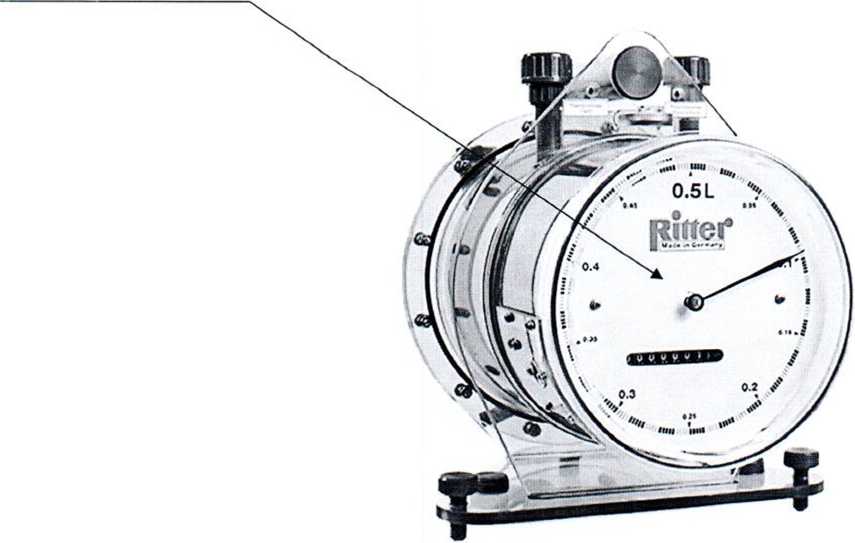

Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
