Измерительная система узла учета газа ГРС «Будище» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 803/1-1

Назначение

Измерительная система узла учета газа ГРС «Гомельское УМГ» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 803/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давлений, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях по Г'ОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод № 1 с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ТСМ 012, или ТСМ 296, или ТСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан па создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится менее статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63. по каждому измерительному трубопроводу:

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, м7ч;

давление, кПа;

разность давлений, кПа;

температура. °C;

количество газа (нарастающего объема) от начала контрактных суток, м\

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления ТСМ 012, или ТСМ 296, или ТСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры. Термопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки. ИС УУГ имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица3

Место нанесения знака утверждения чипа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ИЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

1 ОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, у ста н а вл и ваю щ и е:

требования к типу средств измерений:

техническая докумен тация ОАО «Газпром трансгаз Беларусь»: методи ку поверки:

МРБ Ml 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ИЕ». Методика поверки».

Перечень средс тв поверки: представлен в таблице 4.

Таблица 4__

Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ 1

Н утром етр м и кр ом етр и ч ес к и й Н М

Микроскоп универсальный УИМ-23

Микроскоп универсальный УИМ-21

М11 к р о м етр 1 л ад к и й

Радиусомер оптоэлектронный LVS-24

Образцы шероховатости № 4

Щупы, класс точности 2

Линейки поверочные типа ЛД по ГОСТ 8026-92

Рулетка измерительная ио ГОСТ 7502-98

Нутромер микрометрический 11М

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства».

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Габлица 5__________

Заключение о соответствии утвержденного типа средств измерений 'требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Будите» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 112/1-2 соответствует требованиям технической документации ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280-01-01, факс:+375 17 285-63-36

E-mail: о flic e@btg.by.

Уполномоченное юридическое лицо. проводившее испытания средств из м ере н и й/метрологи ческу ю экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт м етрол оги и » (Бел Г11М)

Республика Беларусь. 220053. г. Минск. Старовилеиский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

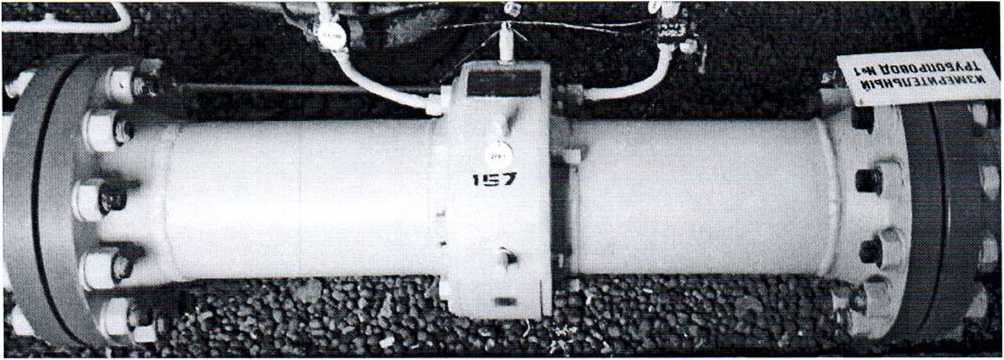

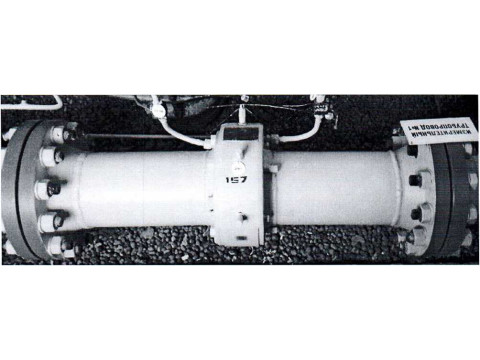

Рисунок 1.1- Фотографии общего вида ИС УУГ (изображение носит иллюстрационный характер)

Измерительная система узла учета газа ГРС «Будите» филиала «Гомельское УМГ ОАО «Газпром трансгаз Беларусь» № 803/1-1

Г од выпуска 2022

Рисунок 1.2 - Фотография маркировки ИС УУГ

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

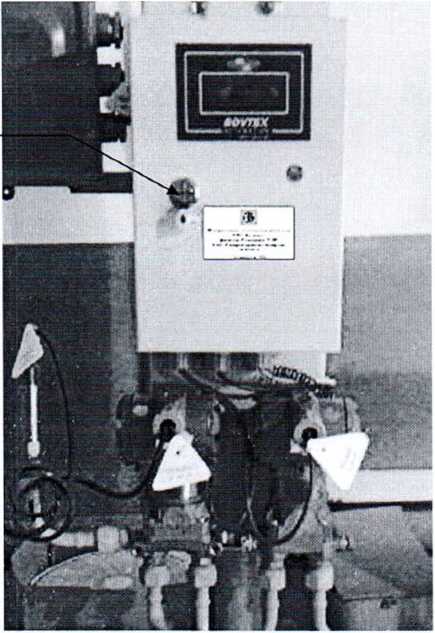

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
