Счетчик газа барабанный SHINAGAWA W-NK-0.5BE № 600059
| Номер в ГРСИ РФ: | РБ 03 07 9297 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «SHINAGAWA CORPORATION», Япония |
|
Описание типа РБ 03 07 9297 22 [2022-11-21]
rb-03-07-9297-22_2022-11-21.pdf
|
Скачать |
Счетчик газа барабанный SHINAGAWA W-NK-0.5BE (далее - счетчик) предназначен для измерения объема и расхода газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9297 22 |
| Наименование | Счетчик газа барабанный SHINAGAWA W-NK-0.5BE № 600059 |
| Год регистрации | 2022 |
| Номер сертификата | 15748 |
| Дата регистрации | 2022-11-21 |
| Срок действия | - |
| Получатель сертификата | Частное торгово-производственное унитарное предприятие «Сервис-Мера», г. Брест, Республика Беларусь |
Производитель / Заявитель
«SHINAGAWA CORPORATION»
Адрес: 863 Oshitate, inagi-shi, Tokyo 206-0811, Japan
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | ГОСТ 8.324-2002 «ГСОЕИ. Счетчики газа. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9297 22 [2022-11-21]
rb-03-07-9297-22_2022-11-21.pdf
|
Скачать |
Описание типа
Назначение
Счетчик газа барабанный SHINAGAWA W-NK-0.5BE (далее - счетчик) предназначен для измерения объема и расхода газа.
Область применения - нефтехимическая промышленность.
Описание
Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе счетчика во вращательное движение барабана счетчика. Измерительный объем счетчика ограничивается уровнем затворной жидкости, расположенным выше оси барабана (в качестве затворной жидкости может применяться вода или масло). Количество оборотов барабана пропорционально объему газа, прошедшему через счетчик. Вращение измерительного барабана передается на отсчетное устройство, где и фиксирую тся значения объема газа.
Конструктивно счетчик представляет собой корпус с четырехкамерным измерительным барабаном и отсчетным устройством.
Счетчик имеет встроенный датчик температуры измеряемой среды без нормирования погрешности, кроме того, в корпусе счетчика имеются места для подключения внешних измерителей температуры (термометров стеклянных жидкостных рабочих) и давления газа (манометров дифференциальных показывающих) без нормирования погрешности.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
11аимснованис |
Значение |
|
Номинальный расход, Q1IOM, мТч |
0,200 |
|
Максимальный расход, QMaKc, м7ч |
0,300 |
|
Минимальный расход, QMHH, м3/ч |
0,006 |
|
Пределы допускаемой относительной погрешности, % |
±1,0 |
|
Допускаемые потери давления при максимальном расходе, Па, не более |
150 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Габаритные размеры*, мм, не более |
198x288x326 |
|
Масса*, кг, не более |
4.8 |
|
Диапазон напряжения питания от источника постоянного тока*. В |
от 5 до 24 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха*, °C диапазон относительной влажности воздуха, % |
от 4 до 50 от 30 до 80 |
|
* - по докумен тации производителя | |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Счетчик газа барабанный SHINAGAWA W-NK-0.5BE № 600059 |
1 |
|
Руководство по эксплуатации |
1 |
Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация производителя;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ( ГР ТС 020/2011);
методику поверки:
ГОС Т 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».
1 [еречень средств поверки: представлен в таблице 4.
Таблица 4____
Наименование и тип средств поверки__
Термогигрометр UniTess TUB 1_____________
Газовый колокольный мерник 2-го разряда________________________
Микроманометр МКВ-250___
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчик газа барабанный SHINAGAWA W-NK-0.5BE № 600059 соответствует требованиям технической документации производителя, ТР ТС 020/2011.
11роизводитель средств измерений «SHINAGAWA CORPORATION», Япония 863 Oshilate, Inagi-shi. Tokyo 206-0811, Japan.
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

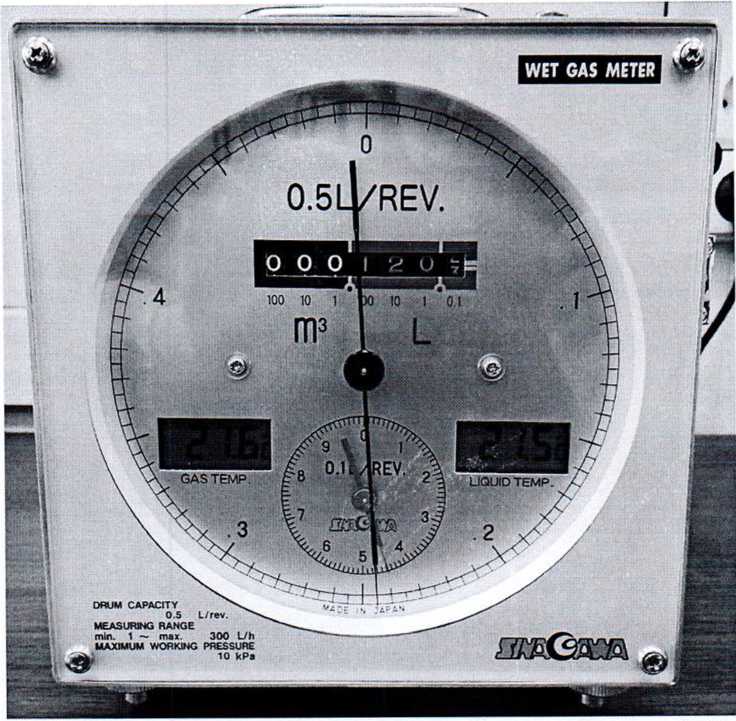

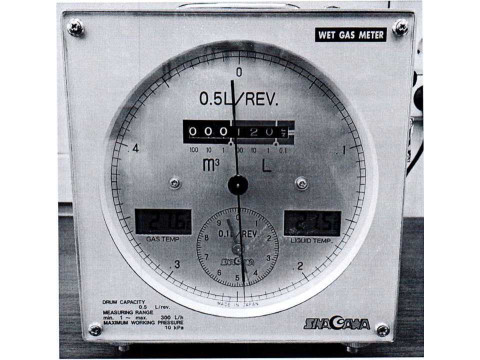

Рисунок 1.1 - Фотография общего вида счетчика газа барабанного SHINAGAWA
W-NK-0.5BE№ 600059
WET GAS METER

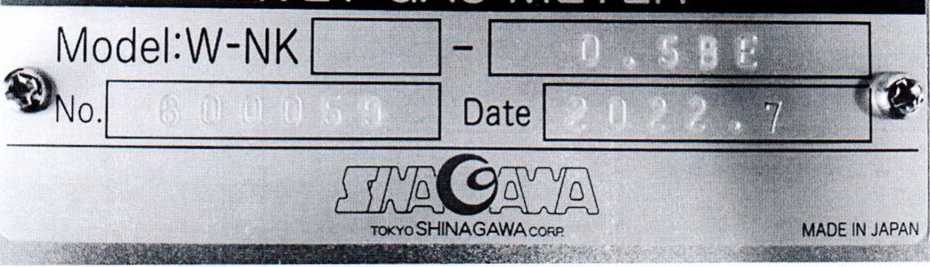

Рисунок 1.2 - Фотография маркировки счетчика газа барабанного SHINAGAWA
W-NK-0.5BE № 600059
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
