Счетчики воды ультразвуковые IUW, IUWS
| Номер в ГРСИ РФ: | РБ 03 07 9087 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «ZENNER METERS (SHANGHAI) LTD», Китай |
|
Описание типа РБ 03 07 9087 22 [2022-08-04]
rb-03-07-9087-22_2022-08-04.pdf
|
Скачать |
Счетчики воды ультразвуковые IUW, IUWS (далее счетчики) предназначены для измерения, накопления и отображения значения объема воды с максимальной температурой не более 50 °C. протекающей в полностью заполненных закрытых 'трубопроводах под давлением нс более 1.6 MI 1а.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9087 22 |
| Наименование | Счетчики воды ультразвуковые IUW, IUWS |
| Год регистрации | 2022 |
| Номер сертификата | 15474 |
| Дата регистрации | 2022-08-04 |
| Срок действия | 2027-08-04 |
| Получатель сертификата | «ZENNER METERS (SHANGHAI) LTD», Китай |
Производитель / Заявитель
«ZENNER METERS (SHANGHAI) LTD»
Адрес: No. 15, Dongxing Road Songjiang Industrial Zone, Shanghai, 201613, China
Контакты: +86 21-577744789
Поверка
| Межповерочный интервал / Периодичность поверки | 60/24 мес. |
| Методика поверки | Поверка по СТБ 8046-2015 «СОЕИ РБ. Счетчики холодной питьевой воды и горячей воды. Методика поверки» 60 месяцев (для DN15, DN20), 24 месяца (для DN25, DN32, DN40, DN50, DN65, DN80, DN100) |
Поверители
Скачать
|
Описание типа РБ 03 07 9087 22 [2022-08-04]
rb-03-07-9087-22_2022-08-04.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды ультразвуковые IUW, IUWS (далее счетчики) предназначены для измерения, накопления и отображения значения объема воды с максимальной температурой не более 50 °C. протекающей в полностью заполненных закрытых 'трубопроводах под давлением нс более 1.6 MI 1а.
Область применения водоснабжение в жилищно-коммунальном хозяйстве и промышленности.
Описание
Принцип действия счетчиков основан на измерении разности времени прохождения ультразвуковых колебаний но направлению движения потока жидкости и против него. Для этого в измори тельной камере счетчиков установлены ультразвуковые преобразователи. которые попеременно используются в качестве источника и приемника колебаний. Управление датчиками осуществляется электронным блоком (вычислителем). интегрированным в корпус счетчика. Разнос ть времени прохождения колебаний пропорциональна значению объема воды, прошедшему через счетчик.
Но конструктивному исполнению счетчики являются едиными и состоя 1 из корпуса, ультразвуковых датчиков и электронного блока с автономным источником пи гания.
Корпус счетчиков изготовлен из медно-ципково-оловянпого сплава, ковкого чугуна или нержавеющей стали.
Для индикации значения объема воды, проходящего через счетчик, используется жидкокристаллический дисплей, встроенный в электронный блок. Значение объема воды отображается па дисплее периодически в метрах кубических (м') до грех знаков после запя той.
Счетчики предназначены для монтажа па горизонтальном или вертикальном трубопроводе с использованием резьбовых или фланцевых концевых соединений. В зависимости 01 типа концевых соединений счетчики имеют следующие исполнения: IIJWS счетчики с резьбовыми концевыми соединениями поминальным диаметром DN15 DN40;
IUW счетчики с фланцевыми концевыми соединениями номинальным диаметром DN50 DN100.
Для применения в системах дистанционного считывания показаний счетчики могуч бы гь дооснащены различными NDC-модулями (М-Bus. Wireless М-Bus. l.oRa и г.д.).
1 Ipoi раммнос обеспечение огсу гсгвуег.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1-3.
Таблица 1 - Обязательные метрологические требования для счетчиков IUWS
|
Наименование |
Значение | ||||||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
25 |
32 |
40 | ||
|
Максимальный расход Q4, м3/ч |
2,00 |
3,13 |
5,00 |
7,88 |
12,50 |
12,50 |
20,00 |
|
Постоянный расход Q3, м3/ч |
1,60 |
2,50 |
4,00 |
6,30 |
10,00 |
10,00 |
16,00 |
|
Переходной расход Q2, м3/ч: Q3/Qi=80 Q3/Qi=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 Q3/Q i=400 Q3/Qi=500 |
0,032 0,026 0,020 0,016 0,013 0,010 0,008 |
0,050 0,040 0,032 0,025 0,020 0,016 0,013 0,010 0,008 |
0,080 0,064 0,051 0,040 0,032 0,026 0,020 0,016 0,013 |
0,126 0,101 0,081 0,063 0,050 0,040 0,032 0,025 0,020 |
0,200 0,160 0,128 0,100 0,080 0,064 0,051 0,040 0,032 |
0,200 0,160 0,128 0,100 0,080 0,064 0,051 0,040 0,032 |
0,320 0,256 0,205 0,160 0,128 0,102 0,081 0,064 0,051 |
|
Минимальный расход Qi м3/ч: Qa/Qi=80 Q3/Qi=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 Q3/Qi=400 Q3/Qi=500 |
0,020 0,016 0,013 0,010 0,008 0,006 0,005 |
0,031 0,025 0,020 0,016 0,013 0,010 0,008 0,006 0,005 |
0,050 0,040 0,032 0,025 0,020 0,016 0,013 0,010 0,008 |
0.079 0,063 0,050 0,039 0,032 0,025 0,020 0,016 0,013 |
0,125 0,100 0,080 0,063 0,050 0,040 0,032 0,025 0,020 |
0,125 0,100 0,080 0,063 0,050 0,040 0,032 0,025 0,020 |
0,200 0,160 0,128 0,100 0,080 0,064 0,051 0,040 0,032 |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||||
|
Максимальная допускаемая погрешность, %: в диапазоне Q3 <Q <Q4 в диапазоне Q2 <Q SQ4 в диапазоне Qi < Q <Q? |
±2 (при температуре до 30 °C) ±3 (при температуре свыше 30 °C) ±5 | ||||||
Таблица 2 - Обязательные метрологические требования для счетчиков IUW DN50 - DN65
|
Наименование |
Значение | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
50 |
65 | ||
|
Максимальный расход Q4, м3/ч |
31,25 |
50,00 |
50,00 |
78,75 |
|
Постоянный расход Q3, м3/ч |
25,00 |
40,00 |
40,00 |
63,00 |
|
Переходной расход Q2, м3/ч: Q3/Qi=80 Q3/Q,=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 Q3/Qi=400 Q3/Qi=500 Q3/Q]=630 Q3/Q i=800 |
0,500 0,400 0,320 0,250 0,200 0,160 0,127 0,100 0,080 |
0,800 0,640 0,512 0,400 0,320 0,256 0,203 0,160 0,128 0,102 0,080 |
0,800 0,640 0,512 0,400 0,320 0,256 0,203 0,160 0,128 |
1,260 1,008 0,806 0,630 0,504 0,403 0,320 0,252 0,202 0,160 0,126 |
|
Минимальный расход Qb м3/ч: Q3/Qi=80 Q3/Qi=100 Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qi=315 Q3/Q,=400 Q3/Qi=500 Q3/Q,=630 Q3/Q,=800 |
0,313 0,250 0,200 0,156 0,125 0,100 0,079 0,063 0,050 |
0,500 0,400 0,320 0,250 0,200 0,160 0,127 0,100 0,080 0,063 0,050 |
0,500 0,400 0,320 0,250 0,200 0,160 0,127 0,100 0,080 |
0,788 0,630 0,504 0,394 0,315 0,252 0,200 0,158 0,126 0,100 0,079 |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | |||
|
Максимальная допускаемая погрешность, %: в диапазоне Q2 <Q <Q4 в диапазоне Q2 <Q <Q4 в диапазоне Qi < Q <Q2 |
±2 (при температуре до 30 °( ±3 (при температуре свыше 30 ±5 |
3) °C) | ||
Таблица 3 - Обязательные метрологические требования к счетчикам IUW DN80 - DN100
|
Наименование |
Значение | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
80 |
100 | ||
|
Максимальный расход Q4, м3/ч |
78,75 |
100,00 |
125,00 |
200,00 |
|
Постоянный расход Q3, м3/ч |
63,00 |
100,00 |
100,00 |
160,00 |
|
Переходной расход Q2, м3/ч: Q3/Qi=80 Q3/QHOO Q3/Qi=125 Q3/Qi=160 Q3/Qi=200 Q3/Qi=250 Q3/Qj=315 Q3/Qi=400 Q3/Qi=500 Q3/Qi=630 Q3/Qi=800 |
1,260 1,008 0,806 0,630 0,504 0,403 0,320 0,252 0,202 0,160 0,126 |
2,000 1,600 1,280 1,000 0,800 0,640 0,508 0,400 0,320 0,254 0,200 |
2,000 1,600 1,280 1,000 0,800 0,640 0,508 0,400 0,320 |
3,200 2,560 2,048 1,600 1,280 1,024 0,813 0,640 0,512 |
|
Минимальный расход Qi, м3/ч: Q3/Qi=80 Q3/Qi=100 Q3/Qi=125 Q3/Q,-160 Q3/Q 1=200 Q3/Qi=250 Q3/Qi=315 Q3/Qi=400 Q3/Qi=500 Q3/Qi=630 Q3/Qi=800 |
0,788 0,630 0,504 0,394 0,315 0,252 0,200 0,158 0,126 |
1,250 1,000 0,800 0,625 0,500 0,400 0,317 0,250 0,200 0,159 0,125 |
1,250 1,000 0,800 0,625 0,500 0,400 0,317 0,250 0,200 |
2,000 1,600 1,280 1,000 0,800 0,640 0,508 0,400 0,320 |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | |||
|
Максимальная допускаемая погрешность, %: в диапазоне Q2 <Q <Q4 в диапазоне Q2 <Q <Q4 в диапазоне Qi < Q <Q2 |
±2 (при температуре до 30 °C) ±3 (при температуре свыше 30 °C) ±5 | |||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 4-5.
Таблица 4 - Счетчики IUWS
|
Наименование |
Значение | ||||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
15 |
20 |
25 |
32 |
40 |
|
Тип резьбовых соединений |
G54B |
G1B |
GP/4B |
gp/2b |
G2B |
|
Длина, мм |
110.2 115.2 165.2 170.2 190.2 |
105.2 130.2 165.2 190.2 |
150.2 260.2 |
260.2 |
150.2 200.2 300.2 |
|
Высота, мм, не более |
73,40 |
78,60 |
92,00 | ||
|
Масса, кг, не более |
0,8 |
0,8 |
1,2 |
1,30 |
1,80 |
Окончание таблицы 4
|
11аимспованис |
Значение | ||||
|
Класс потери давления ио ГОСТ ISO 4064-1-2017 |
Др 10 |
Ар25 |
Ар16 |
АР25 |
Ар10 |
|
Рабочий диапазон давления. Ml 1а |
от 0.03 до 1.6 (МАР 16) | ||||
|
Класс чувствагелыюсти к возмущениям потока но ГОСТ ISO 4064-1-2017 |
ио /1)0 | ||||
|
Температурный класс по ГОСТ ISO 4064-1-2017 |
ТЗО; Т50 | ||||
|
Рабочий диапазон температуры окружающей среды, °C |
от 5 до 55 | ||||
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP68 | ||||
|
Срок службы, не менее |
12 лет | ||||
Габлица 5 Счетчики IUW
|
11аимснование |
Значение | |||
|
Номинальный диаметр DN (ГОСТ 28338-89) |
50 |
65 |
80 |
100 |
|
Длина, мм |
200.з 270.з |
200д ЗОО.з |
225.з ЗОО.з |
250.з ЗбО.з |
|
Высота, мм, нс более |
150 |
165 |
195 |
210 |
|
Масса, кг |
8.8 |
10.8 |
12.6 |
16.3 |
|
Класс потери давления по ГОСТ ISO 4064-1-2017 |
Ар 16 Ар25 |
Ар 16 Ар25 |
Ар 10 | |
|
Рабочий диапазон давления. МПа |
от 0.03 до 1.6 (МАР 16) | |||
|
Класс чувствительности к возмущениям потока по ГОС Т ISO 4064-1-2017 |
U0 /1)0 | |||
|
Температурный класс но ГОСТ ISO 4064-1-2017 |
ТЗО; Т50 | |||
|
Рабочий диапазон температуры окружающей среды, °C |
от 5 до 55 | |||
|
Степень защиты, обеспечиваемая оболочками по ГОС Г 14254-2015 |
IP68 | |||
|
('рок службы, пс менее |
12 лет | |||
Комплектность
Габлица 6
|
Наименование |
Количсст во |
|
Счетчик воды ультразвуковой IUW. IIJWS |
1 |
|
1 Гаспорт |
1 |
|
Упаковка |
1 |
1 (римечапис по отдельному заказу могут поставляться следующие вспомогательные устройства: фуи IЬ гр оса,: [ОЧ11 ы й м у ф то в ый, NDC-модуль.___
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую сторону счетчиков и(или) на паспорт.
Поверка осуществляется по СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация «ZENNER METERS (SHANGHAI) LTD», Китай;
ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования»;
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний»;
ГОСТ ISO 4064-4-2017 «Счетчики холодной и горячей воды. Часть 4. Неметрологические требования, не представленные в ISO 4064-1»;
технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/BY);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011); методику поверки:
СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5___________________________________________________________________________
Наименование и тип средств поверки_________________________
Прибор измерительный ПИ-002/1М.С.Д.-ГП____________________________________
Установка поверочная для счетчиков воды по ГОСТ ISO 4064-2-2017_______________
Стенд для проверки герметичности_____________________________________________
Манометр показывающий МТИ__________________________________________
Термометр по ГОСТ 28498-90_______________________________________________
Частотомер электронно-счетный 43-54___________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики воды ультразвуковые IUW, IUWS соответствуют требованиям документации производителя, ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-2-2017, ГОСТ ISO 4064-4-2017, ТР 2018/024/BY, ТР ТС 020/2011.
11роизводитель средств измерений
«ZENNER METERS (SHANGHAI) L TD». Китай
No. 15. Dongxing Road Songjiang Industrial Zone, Shanghai. 201613. China.
Телефон: +86 21 - 577744789
Уполномоченное юридическое лицо, проводившее испытания средств измсрспий/мстрологичсскую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь, 220053. г. Минск. Старовилснский тракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: inlb@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе. у . /
Директор БслГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

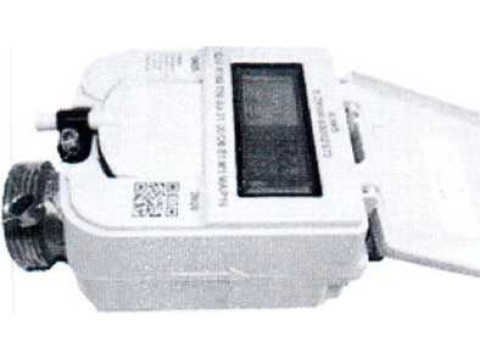

Рисунок 1.1 Фотография общего вида счетчиков воды ультразвуковых IUWS (изображение носит иллюстративный характер)

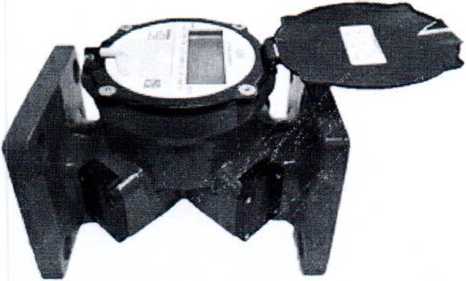

Рисунок 1.2 Фотография общего вида счелчиков воды ультразвуковых IUW (изображение носит иллюстративный характер)
11риложенис 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

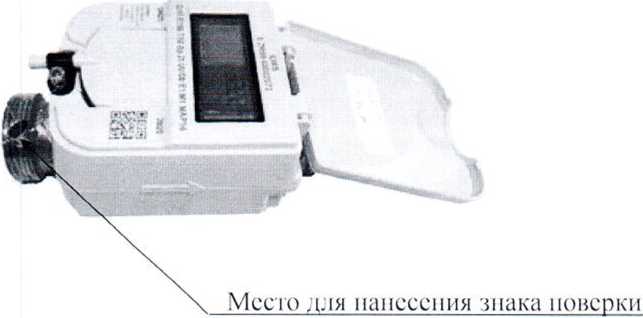

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

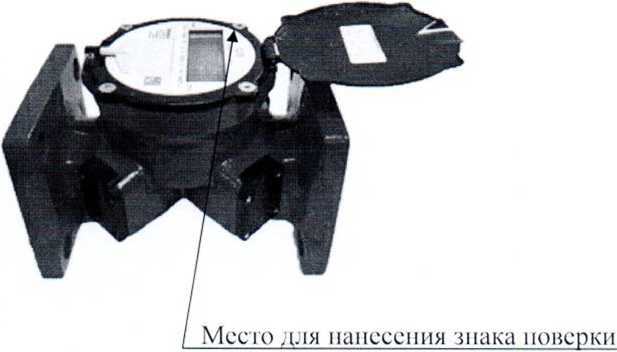

Рисунок 2.2 - Схема (рисунок) с указанием места для нанесения знака поверки
