Установка проливная расходомерная Поток 70.0.1 № 006

Назначение

Установка проливная расходомерная Поток 70.0.1 № 006 (далее установка) предназначена для воспроизведения и измерения заданных расходов жидкости (воды) в диапазонах объемного расхода от 0.03 до 60.00 м’/ч методом статического взвешивания и методом сличения с эталонными расходомерами.

Область применения метрологическая опенка расходомеров, счетчиков горячей и холодной воды, первичных преобразователей расхода теплосчетчиков и других приборов учета расхода и количества воды (далее приборов) номинальными диаметрами от DN15 до DN50 методом статического взвешивания и методом сличения с эталонны ми расхо;юмерам и.

Описание

Принцип работы установки заключается в измерении воспроизводимого установкой объемного расхода жидкости (воды), пропускаемого через поверяемые приборы, и сравнении их показаний с показаниями установки. Установка позволяет проводить метрологическую оценку средств измерений методом статического взвешивания или методом сличения с эталонными расходомерами. В режиме статического взвешивания с помощью весоизмерительных систем и отклоняющих устройств установки осуществляется сбор рабочей жидкости в накопительных емкостях весоизмерительных систем и измерение среднего (усредненного но времени сбора рабочей жидкости в накопительных емкостях) объемного расхода, воспроизводимого установкой. В режиме сличения с эталонными расходомерами осуществляется измерение пропускаемых через поверяемые приборы объемных расходов рабочей жидкости и сравнении их показаний с показаниями эталонных расходомеров установки.

Программное обеспечение позволяет провести обработку результатов измерения и рассчитать погрешность каждого поверяемого прибора в заданных значениях расхода.

Фотография общего вида срсдсгв измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средс тв измерений наносится па маркировочную табличку ус тановки.

Поверка осуществляется но МРБ МИ.МП 3349-2022 «Система обеспечения единства измерений Республики Беларусь. Установка проливная расходомерная Поток 70.0.1. Методика поверки»

Сведения о методах измерений

Гсхничсские нормативные правовые акты и технические документы, устанавливающие:

требования к тину средс тв измерений:

СТБ 2299-2020 «Измерение расхода жидкости в заполненных трубопроводах. Метод взвешивания»;

техническая документация ООО «ФАКОМ TEXIЮЛОДЖИЗ». Республика Беларусь;

методику поверки:

МРБ МП.МП 3349-2022 «Система обеспечения единства измерений Республики

Беларусь. Установка проливная расходомерная 1 1оток 70.0.1. Методика поверки»

11ерсчснь средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средс тв иоверки

Весы электронные TB-S-32.2-A1_________________________ __________________

Весы электронные ТВ-М-600.2-А1____________________ _____________

Частотомер электронно-счетный 43-63

Маноме тр технический Ml 1-100

Калибратор многофункциональный MC6-R

Гигрометр психрометрический ВИГ-2

Барометр-анероид метеорологический БАММ-1

1(римечапие Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик ус тановки с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям тех ничсских нормативных правовых актов и/или технической документации производи геля: установка проливная расходомерная Поток 70.0.1 № 006 соответствует грсбова ниям СТБ 2299-2020 и технической документации производителя.

11роизводитсль средств измерений

ООО «ФАКОМ Г1 :xi ЮЛОДЖИЗ»

Республика Беларусь, 220068. г. Минск, ул. Лилии Карас гояновой. 32-25

Телефон: 8-0222-73-71-81

e-mail: naladka@tut.by

Уполномоченное юридическое лицо. проводившее иены гания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел1 ИМ)

Республика Беларусь. 220053. г. Минск, Старовилснский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.bv

Приложение:     1. Фотография общего вида средств измерений па 1 листе.

2. Схема (рисунок) с указанием мес та для нанесения знака поверки средств измерений на 1 листе.

Дирек тор Бел ТИМ

А.В. Казачок

Приложение 1 (обязательное)

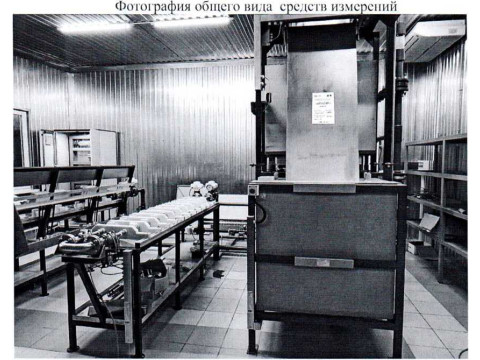

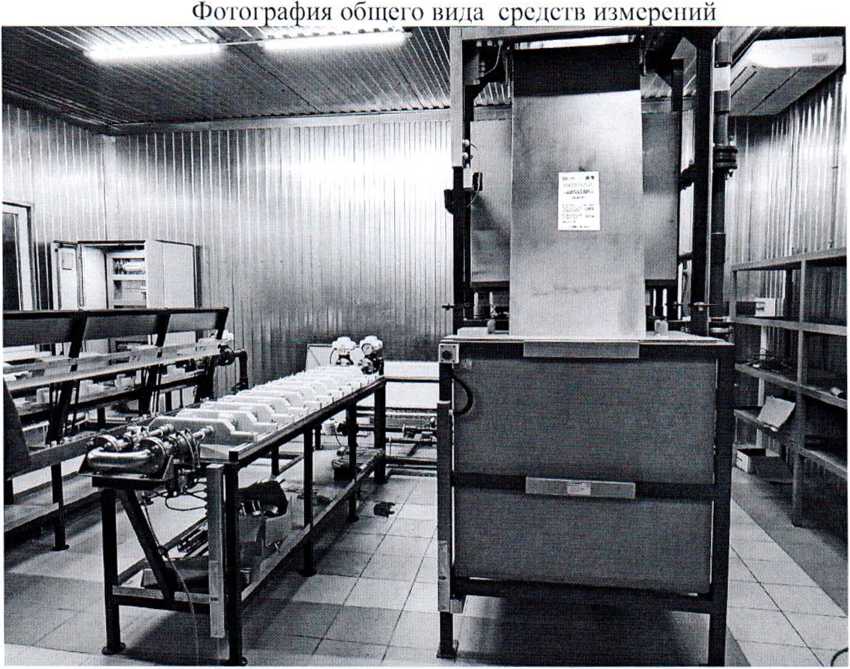

Рисунок 1.1 Фотография общего вида установки проливной расходомерной

1 Iotok 70.0.1 № 006

ФАКОМ

Республик* Беларусь г Минск, ур Л Карастоякювой л 32 офис 25 1сл факс «37&И7) 270-43-28. 27С-43-34 УНН 101180591 ОКПО 37429376 IBAN BV55 MMBN 3012 0709 ОО01 0000 0000 •> ОАО «байк Дабрабыт», г Минск, ул Коммунисгим>с<ая д4У лом 1. код банка MM8NSY22

УСТАНОВКА ПРОЛИВНАЯ РАСХОДОМЕРНАЯ «ПОТОК 70.0.1»

Заводской № 006

Диапазон расходов

от 0.03 до 60.00 м'/ч

Пределы допускаемой относительной погрешности установки в режиме статического взвешивания

Пределы допускаемой относительной погрешности установки в режиме сличения с эталонными расходомерами

Год изготовления 2021

±0,10%

±0,33 %

Сделано в Беларуси

Рисунок 1.2 Внешний вид маркировки установки проливной расходомерной

Ноток 70.0.1 № 006

11риложепис 2 (справочное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится на свидетельство о государственной поверке
