Расходомер-счетчик электромагнитный SITRANS F M MAG 8000 № 783605H197

Назначение

Расходомер-счетчик электромагнитный SITRANS F М MAG 8000 № 78360511197 (далее - расходомер-счетчик) предназначен для измерения объемного расхода (объема) электропроводящих жидкостей.

Область применения - жилищно-коммунальное хозяйство, химическая, нефтехимическая, пищевая, энергетическая и другие области промышленности.

Описание

Принцип измерения расхода основан на законе электромагнитной индукции Фарадея. При протекании электропроводящей жидкости в магнитном поле в ней индуцируется ЭДС, пропорциональная расходу жидкости. Между средней скоростью потока и величиной ЭДС существует линейная зависимость. В расходомере используется встроенное программное обеспечение (далее - ПО).

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист руководства но эксплуатации.

Поверка осуществляется по МРБ МН.МН 3384-2022 «Система обеспечения единства измерений Республики Беларусь. Расходомеры-счетчики электромагнитные SITRANS Г М МЛС1 8000. Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая докумен тация;

технический регламен т Таможенного союза «Электромагни тная совместимость технических средс тв» ( ГР ГС 020/2011):

технический регламент Таможенного союза «О безопаснос ти низковольтного оборудования» (ГР ТС 004/2011):

ме го;(ику i юверки:

МРБ МН.МН 3384-2022 «Система обеспечения единства измерений Республики Беларусь. Расходомеры-счетчики электромагнитные SITRANS Г М МАС 8000. Методика поверки».

Перечень средс тв поверки: представлен в таблице 4.

Табли i ia 4

11аимспование и тин средств поверки

Термогигрометр IJni l ess I I IB 1

У c i а i ю в ка ра с х о д о м с р и а я

Калибратор DPI 620

Источник питания постоянною тока Б5-71/1

Примечание Допускается применя ть другие средства поверки, обеспечивающие определение ме трологических характеристик с требуемой точнос тью.

Идентификация программною обеспечения: представлена в таблице 5.

Таблица 5

11омср версии 110 (и; icи ти ф и ка ни о и и ы й i ю м ер) V3.07

Идентификационное наименование 110

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или гсхничсской документации производителя: расходомер-счетчик электромагнитный SI 1 RANS !•’ М МАС] 8000 №   78360511197 соо гве тс гвуе г требованиям гсхничсской документации.

ГР ГС 020/2011. ГР ГС 004/201 Г.

11роизводитель средств измерений

«Siemens A/S 1'low Instruments».

Дания. 6400 Socndcrborg

Производственная площадка: «Siemens S.A.S.».

Франция, 1 Chcmin de la Sandlach. 67506 I laguenau Cedex.

Уполномоченное юридическое лицо. проводившее испытания средств измерсний/мс гроло! ичсскую экспертизу единичного экземпляра средств измерс! 11i й Республиканское упигарное преднриятис «белорусский государственный ине пи у г метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. С гаровилснский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

с-mai I: i n fo@be 1 gi m.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений на 1 листе.                 ,

Волынец

О 8 СЕН 2022

А.В. Казачок

Приложение 1

(обязательное)

Фотография общего вида среде! в измерений

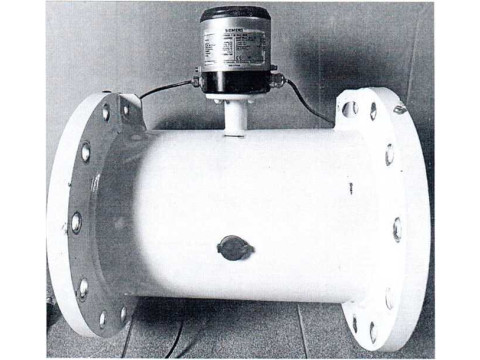

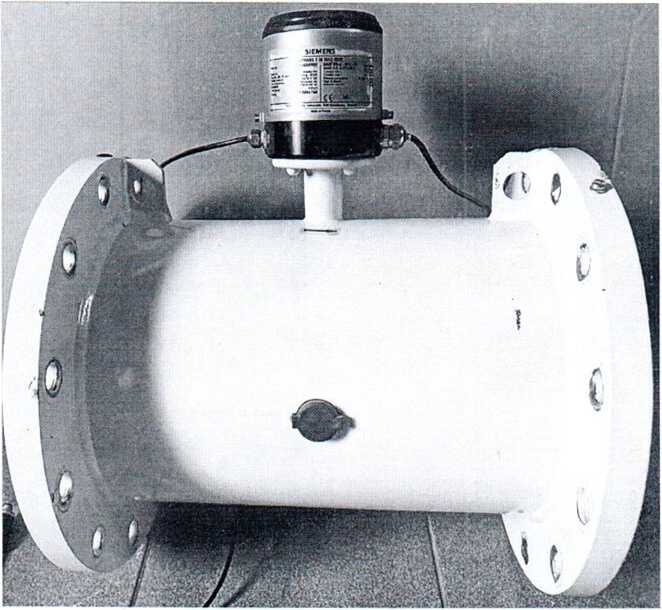

Рисунок 1.1 Фотография общею вида расходомера-счетчика электромагнитного SPIRANS !• М MAG 8000 № 78360511197

SITRANS FMMAGJfiOO

T.medi»""-' ssg

7ME68104VB311AS2

783605H197 Lining: EPDM ASTM A 105 Horizontal (H)

IP66/NEMA 6P

PED/L1

3.6V Battery Pack

Order No.:

SIEMENS

Serial No.:

ON: 250(10 Inch.) «мог material: fX^nUllon: ЯЙГ*

Siemens AIS Flow Inetnjment».

Made in Frt**

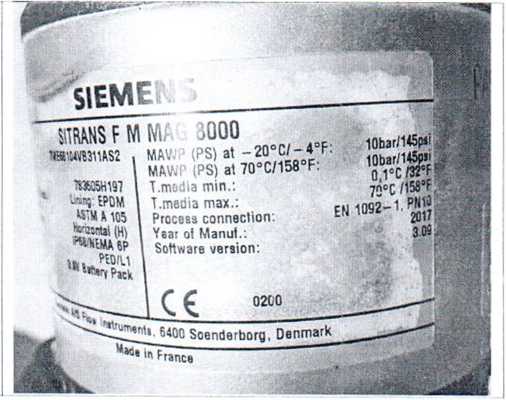

Рисунок 1.2 Фотография маркировки расходомера-счетчика kicki ромш ин i hoi о SITRANS I- M MAG 8000 № 78360511197

11риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки среде i в измерений

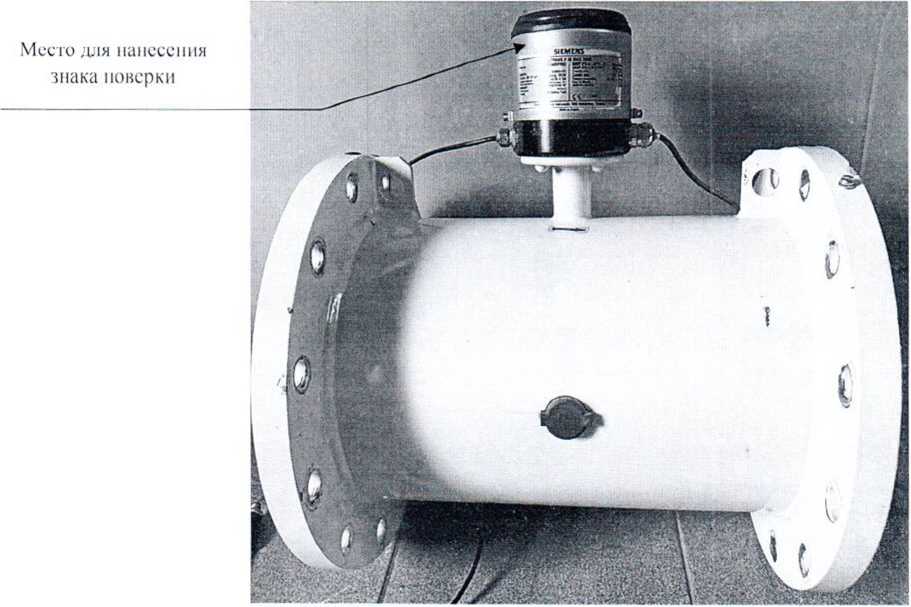

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
