Счетчики холодной и горячей воды крыльчатые М

Назначение

Счетчики холодной и горячей воды крыльчатые М (далее счетчики) предназначены для измерения суммарного объема холодной воды с максимальной температурой не более 50 °C и горячей воды с максимальной температурой нс более 90 °C. протекающей в полностью заполненных закрытых трубопроводах под давлением нс более 1.6 Ml la.

Область применения водоснабжение в жилищно-коммунальном хозяйстве и промышленности.

Описание

Принцип действия счетчиков основан на подсчете количества оборотов крыльчатки, вращающейся иод действием проходящего потока воды. Крыльчатка установлена на игольчатых опорах внутри измерительной вставки. По периметру нижней части измерительной вставки расположен ряд тангенциальных отверстий, через которые поток воды направляется на лопасти крыльчатки с разных сторон (многое।руйный счетчик). Вращение крыльчатки через магнитную муфту передается изолированному от воды счетному механизму.

Счетный механизм счеччиков механического тина с масштабирующим редуктором может быть выполнен в двух исполнениях:

7-ми роликовый счетный механизм с двумя стрелочными указателями;

8-ми роликовый счетный механизм с одним стрелочным указателем.

При этом для индикации целых значений объема в кубических метрах используются оцифрованные ролики черного цвета, а для индикации дольных значений ролики и стрелочные указатели красного цвета. В качестве стрелочного указателя могут быть применены модуля торный диск или стрелка с магнитом.

Для эксплуатации в условиях с повышенной температурой и влажностью счетный механизм счетчиков может иметь дополнительную вакуумную герметизацию (степень защиты IP 68).

Но конструктивному исполнению счетчики являются едиными: измерительная вставка со счетным механизмом надежно зафиксированы в корпусе с помощью наворачивающейся крышки.

Корпус и наворачивающаяся крышка счетчиков изготовлены из латуни, отполированы и. как правило, не имеют лакокрасочного покрытия. Для удобства применения корпус счетчиков холодной воды может быть окрашен в синий цвет, а горячей воды в красный. Наворачивающаяся крышка может быть укомплектована накладным пластмассовым кольцом. Па боковой пли верхней стороне корпуса расположено регулирующее устройство, доступ к которому ограничен болтом-заглушкой. Для фильтрации и успокоения потока во входном патрубке корпуса установлен сетчатый фильтр (струевыпрямитель).

В зависимости от значения максимально допускаемой температуры волы в трубопроводе счетчики выпускаются в следующих модификациях:

М ГК для температуры воды до 50 °C;

MTW для температуры воды до 90 °C.

МТК

MTW

Для применения в системах дистанционного считывания показаний счетчики могут дооснащаться различными вспомогательными устройствами. В зависимости от типа подключаемого вспомогательного устройства и исполнения счетного механизма счетчики могут иметь следующие обозначения: ХХХХХХ-Х-ХХ счетчики с дополнительной вакуумной герметизацией счетного механизма IP 68 (при наличии) счетный механизм счетчиков оснащен модуляторным диском (при наличии) счс1 ный механизм счетчиков оснащен стрелкой с магнитом (при наличии)

счетчик оснащен электронным модулем сбора данных 1:1)С (при наличии)

счетчик оснащен датчиком импульсов (при наличии) счетчик оснащен датчиком импульсов и

электронным модулем сбора данных PDC (при наличии) счетчик оснащен механическим 7-ми или 8-ми роликовым счеiным механизмом

счетчик воды с максимально допускаемым значением температуры 50 °C счетчик воды с максимально допускаемым значением температуры 90 °C

Счетчики предназначены для монтажа на горизонтальном трубопроводе с использованием резьбовых концевых соединений.

или вертикальном

I (рограммное обеспечение отсутст вует.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа прсдс гавлепа в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Таблица 2

Таблица 3

Комплектность

Таблица 4           ___________________

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую сторону счетного механизма счетчиков и(или) на паспорт.

Поверка осуществляется но С ГБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».

Сведения о методах измерений

Гсхничсскис нормативные правовые акты и технические документы, устанавливающие: требования к тину средс тв измерений:

техническая документация «ZENNER METERS (SHANGHAI) I.И)», Китай;

ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования»;

ГОСГ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний»;

ГОС Г ISO 4064-4-2017 «Счетчики холодной и горячей воды. Часть 4. Пеметро-ло1 ические требования, нс представленные в ISO 4064-1»;

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ГР 2018/024/BY);

технический регламент Таможенного союза «Электромагнит пая совместимость технических средс тв» (ГР ГС 020/2011);

методику поверки:

С ГБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной питьевой воды и горячей воды. Методика поверки».

Перечень средств поверки: представлен в таблице 5.

Таблица 5

Наименованием тип средств поверки ____________

11рибор измерительный 11И-002/1 М.С.Д.-ГН__

Установка поверочная для счетчиков воды но ГОС Т ISO 4064-2-2017

С1 енд;щя проверки герметичности____

Манометр показывающий МТИ

1 ерм ометр но ГОСТ 28498-90

Частотомер электронно-счетный 43-54

Примечание Допускается применять другие средс тва поверки, обеспечивающие определение метрологических характерист ик с т ребуемой точностью.

Идентификация программного обеспечения: отсутствует.

Заключение о соответствии утвержденного типа средст в измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики холодной и горячей воды крыльчатые М соответствуют требованиям документации производителя, ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-2-2017. ГОСТ ISO 4064-4-2017. ГР 2018/024/BY. ГР ТС 020/2011.

1 [роизводигель среди в измерений

«ZENNER METERS (SHANGHAI) L i l)». Китай

No. 15. Dongxing Road Songjiang Industrial Zone. Shanghai. 201613, China, Телефон: +86 21 - 577744789

Уполномоченное юридическое лицо, проводившее испытания средств измсрений/мс т рол оги чес кую экспертизу единичного экземпляра среде т в измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел1 ИМ)

Республика Беларусь, 220053. г. Минск. Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

е-mail: i n fo@belgim.by 11риложепия: I. Фотографии общего вида средств измерений на 2 лис тах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 2 ли

стах.

А.В. Казачок

Директор Бел! ИМ

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

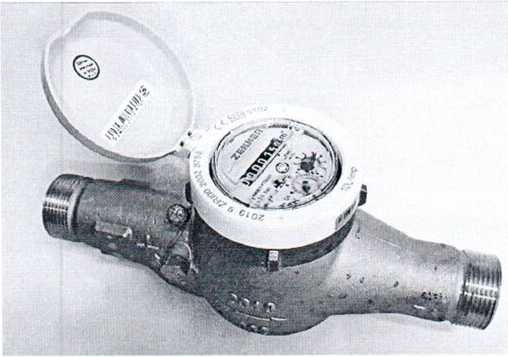

Рисунок 1.1 Фотография общего вида счсгчиков горячей воды MTWD. Исполнение МTWD-N с 7-ми роликовым счетным механизмом (изображение пост иллюстративный характер)

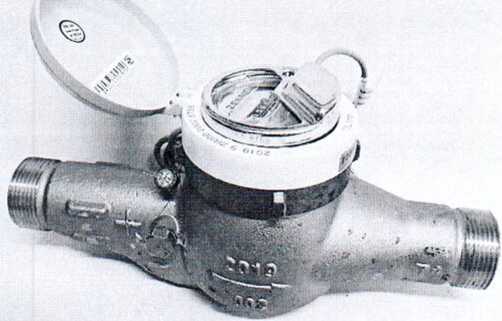

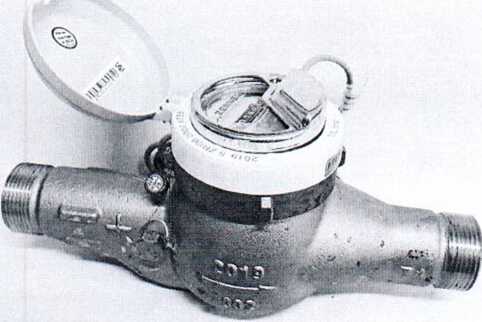

Рисунок 1.2 Фотография общего вида счетчиков холодной воды МТК1) в комплекте сдатчиком импульсов. Исполнение MTKDI-N (изображение носит иллюстративный характер)

Рисунок 1.3 Фотография общего вида счсгчиков горячей воды MTWI). Исполнение MTWD-M-CC с 8-ми роликовым счетным механизмом и дополни тельной вакуумной герметизацией, (изображение носит иллюстративный характер)

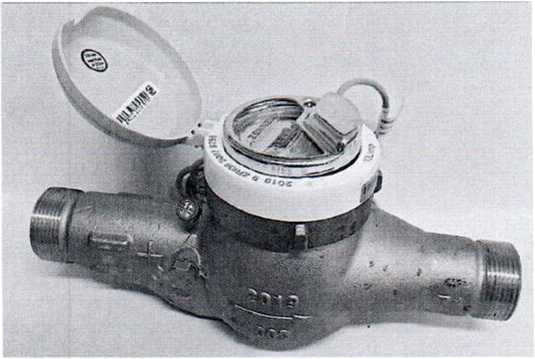

Рисунок 1.4 - Фотография общего вида счетчиков горячей воды MTWD в комплекте с EDC-модулем. Исполнение MTWDE-M. (изображение носит иллюстративный характер)

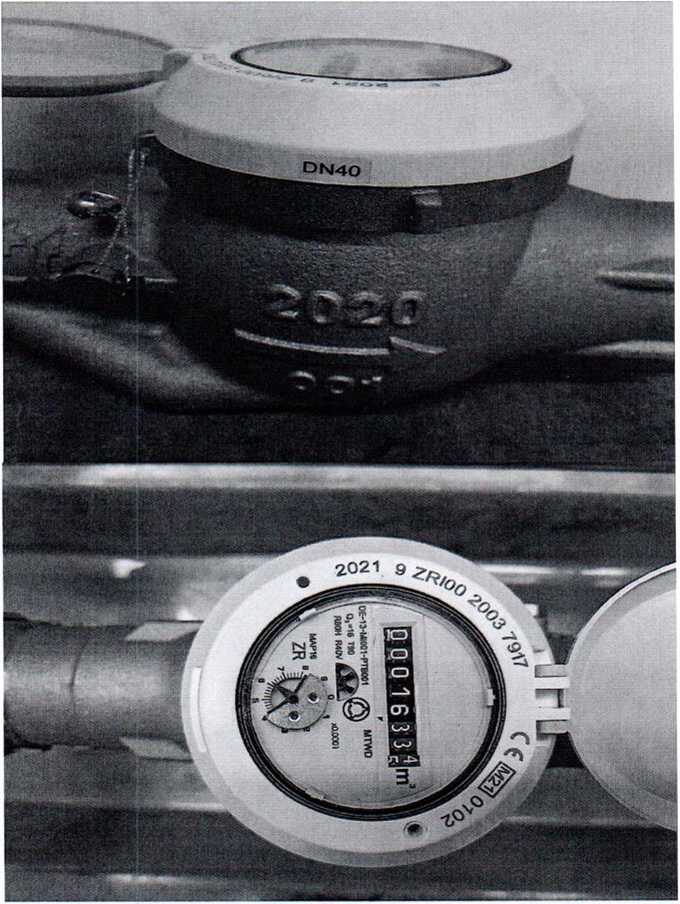

Рисунок 1.5 - Фотографии маркировки счетчиков горячей воды MTWD. Исполнение MTWD-M.

(изображение носит иллюстративный характер)

1 [риложснис 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

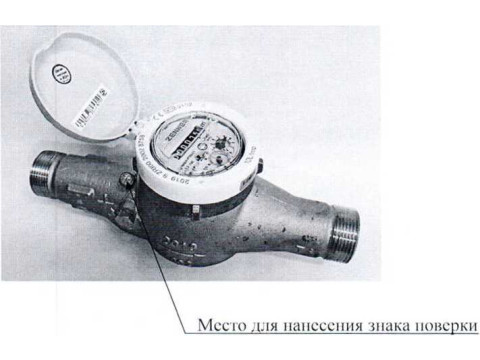

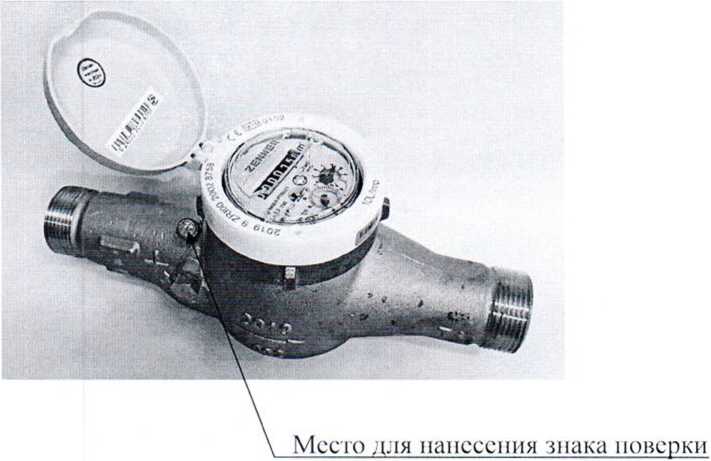

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

ступа

11риложснис 3 (обязательное)

Схема пломбировки от несанкционированного дос туна

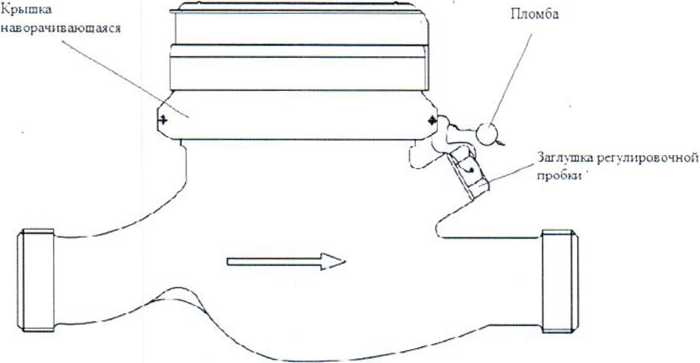

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа

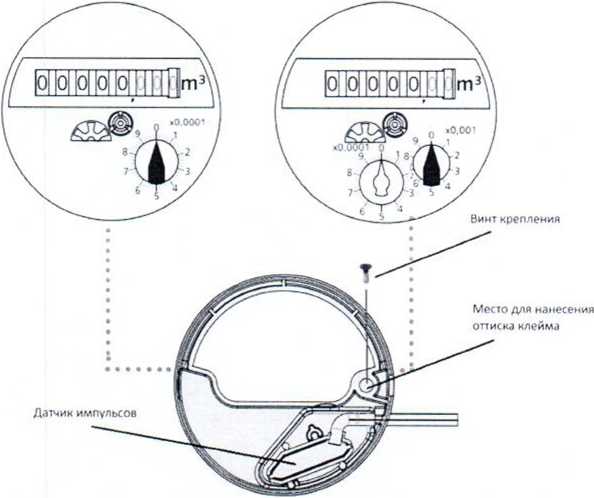

Рисунок 3.2 - Схема пломбировки датчика импульсов от несанкционированного до

Винт крепления

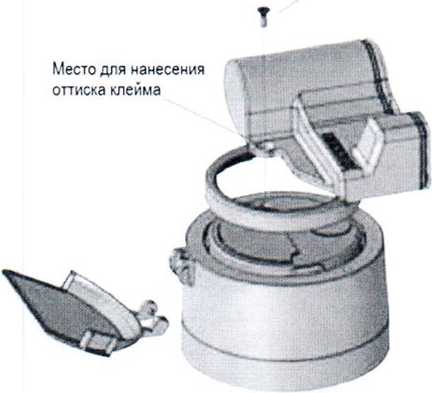

Рисунок 3.3 - Схема пломбировки EDC-модуля от несанкционированного доступа
