Уровнемеры буйковые пневматические 167LP
| Номер в ГРСИ РФ: | РБ 03 07 4227 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Foxboro Eckardt GmbH", Германия |
Уровнемеры буйковые пневматические 167LP (далее по тексту - уровнемеры) предназначены для измерения уровня жидкости или границы раздела двух не-смешивающихся жидкостей и непрерывного преобразования измеренного параметра в унифицированный пневматический сигнал в диапазоне от 20 до 100 кПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4227 19 |
| Наименование | Уровнемеры буйковые пневматические 167LP |
| Год регистрации | 2019 |
| Номер сертификата | 12391 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2024-02-27 |
| Получатель сертификата | фирма "Foxboro Eckardt GmbH" (Германия (DE), Франция (FR)) компании "Schneider Electric Industries S.A.S." (Франция (FR)) |
Производитель / Заявитель
фирма "Foxboro Eckardt GmbH" компании "Schneider Electric Industries S.A.S."
Адрес: Pragstr.82, D-70376 Stuttgart
Контакты: +49(0)711 502-0 / +49(0)711 502-597
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1990-2010 (извещение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 07 4227 19 [2010-03-05]
rb-03-07-4227-19_2010-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4227 19 [2016-05-25]
rb-03-07-4227-19_2016-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4227 19 [2019-04-09]
rb-03-07-4227-19_2019-04-09.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые пневматические 167LP (далее по тексту - уровнемеры) предназначены для измерения уровня жидкости или границы раздела двух не-смешивающихся жидкостей и непрерывного преобразования измеренного параметра в унифицированный пневматический сигнал в диапазоне от 20 до 100 кПа.
Область применения - системы сбора и обработки информации, управления распределёнными объектами регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях производства, в различных отраслях промышленности.
Описание
Принцип действия уровнемера основан на измерении выталкивающей (архимедовой) силы, действующей на буёк, погружённый в жидкость.
При повышении измеряемого уровня жидкости увеличивается глубина погружения и, соответственно, уменьшается вес чувствительного элемента (буйка), что приводит к возникновению усилия, которое закручивает торсионную трубку; система рычагов передаёт закручивающее усилие реверсивной дуге через ось торсионной трубки, далее перемещает винт для регулирования положения заслонки, вследствие чего заслонка закрывает сопло. В результате возникает противодавление в линии сопла, вызывая открытие шарикового клапана и тем самым увеличение выходного давления, которое поступает в сильфон пропорциональности и, преодолевая усилие пружины, перемещает сильфон вверх. Вследствие этого передаточный рычаг поворачивается против часовой стрелки, приводя в действие соединённый с ним рычаг для управления заслонкой, вызывая отход заслонки от сопла до положения, при котором вырабатывается выходной сигнал, соответствующий измеряемому уровню. При снижении уровня жидкости уровнемер срабатывает в противоположном порядке.
Внешний вид уровнемера приведён на рисунке 1.
Место для нанесения знака поверки в виде клейма-наклейки указано в жении А.
А П..™п С

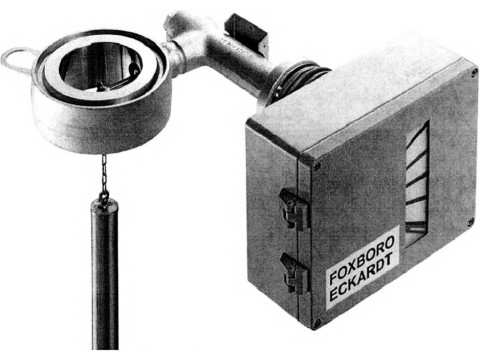

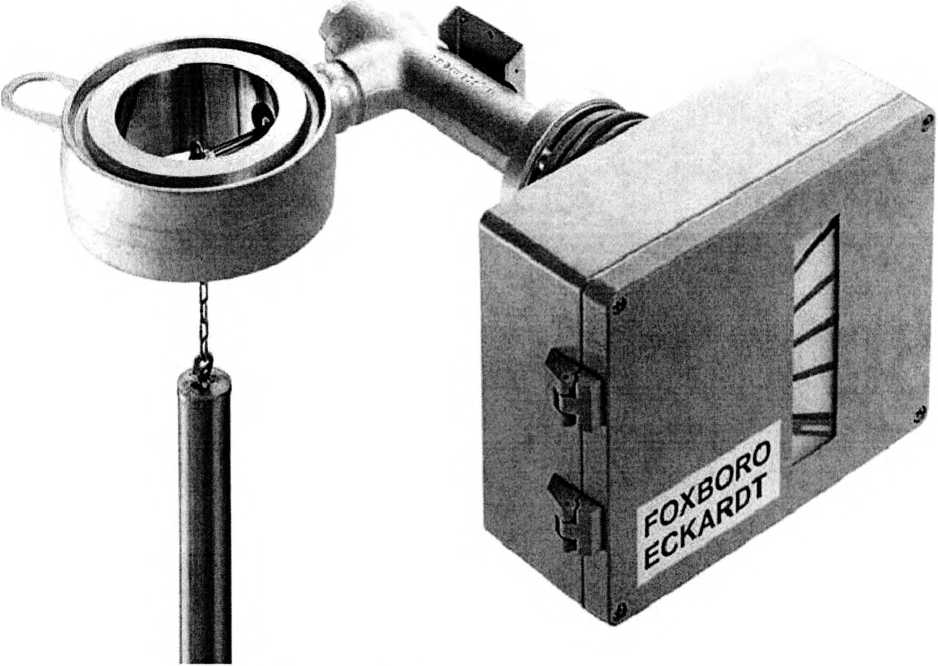

Рисунок 1 - Внешний вид уровнемера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня, мм* |
от 0 до 3000 |
|
Пределы допускаемой основной приведённой погрешности, % от диапазона изменения выходного сигнала |
±1 |
|
Диапазон выталкивающей силы, действующей на буёк, Н |
от 3** до 15 |
|
Диапазон плотностей измеряемой среды, кг/м3 |
от 100*** до 1600*** |
|
Разность плотностей жидкостей при измерении уровня раздела фаз, кг/м3, не менее |
100*** |
|
Диапазон изменения выходного пневматического сигнала, кПа |
от 20 до 100 |
|
Давление воздуха питания, кПа |
140±10 |
|
Расход воздуха питания, л/ч, не более |
200 |
|
Давление в резервуаре, МПа, не более |
50 |
|
Длина буйка, мм* |
от 350 до 3000 |
|
Вес буйка при измерении уровня жидкости, Н, не более*4 |
25 |
|
Чувствительность, % от диапазона изменения выходного сигнала, не более |
0,1 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон температур рабочих условий, °C - окружающего воздуха - измеряемой жидкости |
от минус 40 до плюс 90 от минус 196 до плюс 500 |
|
Диапазон температур при транспортировании и хранении, °C |
от минус 40 до плюс 90 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры от 20 °C, % от диапазона изменения выходного сигнала на каждые 10 К: - окружающего воздуха - рабочей жидкости |
±0,2 ±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением давления воздуха питания на 10 кПа, % от диапазона изменения выходного сигнала |
±0,2 |
|
Масса уровнемера, кг, не более |
15 (16*5) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP55, 1Р65*5 |
|
* Значение верхнего предела измерений уровня соответствует длине буйка. Длины буйков менее 350 мм и более 3000 мм возможны по специальному заказу. * * Значение диапазона выталкивающей силы 1 Н возможно по специальному заказу. * ** Значения плотности менее 100 кг/м3 и более 1600 кг/м3 возможны по специальному заказу. * 4 Вес буйка при измерении уровня раздела фаз - согласно документации фирмы-изготовителя *5При использовании специального кожуха (опция ECEP ЕТ 2730). | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "Foxboro Eckardt GmbH" (Германия) компании "Schneider Electric Industries S.A.S." (Франция).
Основной комплект поставки включает:
- уровнемер;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Foxboro Eckardt GmbH" (Германия) компании "Schneider Electric Industries S.A.S." (Франция)
МРБ МП.1990-2010 Уровнемер буйковый пневматический 167LP. Методика поверки
Заключение
Уровнемеры буйковые пневматические 167LP соответствуют документации фирмы "Foxboro Eckardt GmbH" (Германия) компании "Schneider Electric Industries S.A.S." (Франция).
Уровнемеры соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ТС RU С-ОЕ.МЮ62.В.00228/19 от 19.03.2019).
Межповерочный интервал: не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
