Уровнемеры ультразвуковые Liquiline CUS71D
| Номер в ГРСИ РФ: | РБ 03 07 6978 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 07 6978 19 [2019-06-07]
rb-03-07-6978-19_2019-06-07.pdf
|
Скачать |
Уровнемеры ультразвуковые Liquiline CUS71D предназначены для измерения уровня твердого осадка и границы раздела фаз в жидкой среде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6978 19 |
| Наименование | Уровнемеры ультразвуковые Liquiline CUS71D |
| Год регистрации | 2019 |
| Номер сертификата | 12448 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2024-03-26 |
| Получатель сертификата | фирма "Endress+Hauser Conducta GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser Conducta GmbH"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Контакты: +49 76 21 9 75 02 / +49 76 21 9 75 34 5 / info@ii.endress.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2879-2019. |
Поверители
Скачать
|
Описание типа РБ 03 07 6978 19 [2019-06-07]
rb-03-07-6978-19_2019-06-07.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры ультразвуковые Liquiline CUS71D предназначены для измерения уровня твердого осадка и границы раздела фаз в жидкой среде.
Область применения - системы водоочистки и водоподготовки и системы статического разделения в различных областях хозяйственной деятельности.
Описание
Принцип действия основан на измерении времени прохождения ультразвукового сигнала в рабочей среде до границы раздела фаз и обратно и вычислении уровня. Встроенный в корпус первичного преобразователя пьезоэлемент формирует звуковой сигнал частотой 657 кГц. Уровень раздела фаз определяется по скачкообразному возрастанию интенсивности принятого отраженного сигнала.
Уровнемер ультразвуковой Liquiline CUS71D состоит из первичного преобразователя Turbi-max CUS71D и измерительного преобразователя Liquiline.
Первичный преобразователь Turbimax CUS71D может быть оборудован щеткой, приводимой в действие мотором для очистки излучающей поверхности первичного преобразователя по заданному расписанию.
Измерительные преобразователи Liquiline, в зависимости от числа подключаемых первичных преобразователей могут выпускаться в исполнениях СМ442, СМ444. СМ448. Последняя цифра в коде исполнения обозначает максимальное число подключаемых датчиков. Измерительный преобразователь Liquiline может быть оснащен коммуникационными интерфейсами Profibus PA/DP, Modbus TCP/RS485, FOUNDATION Fieldbus, EtherNet IP и токовым выходом с HART-протоколом и имеет встроенный дисплей для отображения измеренных значений и дополнительной информации.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в Приложении А к описанию типа.
.7 • s" \\

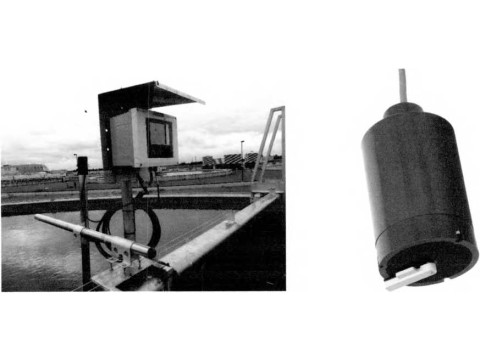

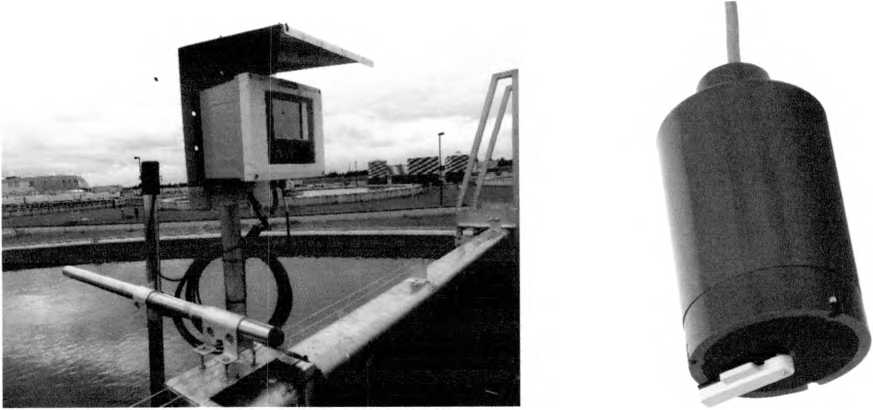

Внешний вид уровнемера ультразвукового Liquiline CUS71D представлен на рисунке 1.
Измерительный преобразователь Liquiline СМ442
Первичный преобразователь CUS71D
Рисунок 1- Внешний вид уровнемера ультразвукового Liquiline CUS71D
Программное обеспечение уровнемеров ультразвуковых Liquiline CUS71D (ПО) состоит из двух частей: Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, записанным во встроенной программе (Firmware).
Наименование ПО имеет структуру X.Y.Z, где
X - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99), характеризующий функциональность контроллера (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами;
Z - служебный идентификационный номер обновления программы, которые не влияют на функциональность и характеристики уровнемера.
Firmware не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее и к считыванию информации об измеренных значениях и вспомогательной информации. Доступ к сервисным функциям защищен паролем и может быть осуществлен только работниками сервисной службы фирмы - изготовителя.
Идентификационные данные ПО уровнемеров ультразвуковых Liquiline CUS71D приведены в таблице 1 _____Таблица 1_____________________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
device 01-0y-0z.img |
|
Номер версии ПО |
01 Ox.Oy-OOzz |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
* - составная часть версии ПО | |
|
Примечание - Идентификационные данные версии ПО указывают в руководстве по эксплуатации и протоколе поверки | |
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики указаны в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений, м |
от 0,3 до 5 |
|
Пределы допускаемой приведенной погрешности уровнемера, % |
±2 от верхнего предела диапазона измерений |
|
Диапазон температур измеряемой среды, °C |
от 1 до 50 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до 50 |
|
Диапазон температур хранения, °C |
от минус 20 до 50 |
|
Пределы допускаемой приведенной погрешности выходного сигнала силы постоянного тока, % |
±0,51) |
|
Диапазон напряжения питания, В (в зависимости от исполнения) - переменного тока - переменного / постоянного тока |
от 100 до 230 от 22 до 27 |
|
Степень защиты оболочки по ГОСТ 14254-2015 - первичного преобразователя - измерительного преобразователя |
IP68 IP66/67 |
|
Габаритные размеры, мм, не более: - первичного преобразователя без устройства очистки - первичного преобразователя с устройством очистки - измерительного преобразователя |
75x70x75 75x140x75 162x237x194 |
|
Масса, кг, не более: - первичного преобразователя - измерительного преобразователя |
1,25 2,1 |
|
1,Для исполнений уровнемеров, оборудованных токовым выходом | |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
В комплект поставки уровнемера входит:
|
- Первичный преобразователь CUS71D - Погружная арматура (в соответствии с заказом) - Измерительный преобразователь Liquiline СМ442/СМ444/СМ448 - Комплект настенного крепления - Комплект кабельных сальников - Эксплуатационная документация на компакт-диске - Упаковка |
1 шт. 1 комплект 1 шт. 1 комплект 1 комплект 1 шт. 1 комплект |
Технические документы
Документация фирмы "Endress+Hauser Conducta GmbH+Co.KG" (Германия);
МРБ МП.2879-2019 «Уровнемеры ультразвуковые Liquiline CUS71D. Методика поверки»
Заключение
Уровнемеры ультразвуковые Liguiline CUS71D соответствуют требованиям документации фирмы "Endress+Hauser Conducta GmbH+Co.KG ", требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии выданные ООО «Эндресс+Хау-зер» (Россия), регистрационный номер ТС № RU fl-DE.A301.B.00318 от 20.03.2017.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
