Уровнемеры 5408
| Номер в ГРСИ РФ: | РБ 03 01 7265 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Rosemount Incorporated», США |
|
Описание типа РБ 03 01 7265 19 [2020-05-12]
rb-03-01-7265-19_2020-05-12.pdf
|
Скачать |
Уровнемеры 5408 предназначены для бесконтактного и непрерывного измерения уровня жидких (в т.ч. парящих, выпадающих в осадок и других) сред и сыпучих материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7265 19 |
| Наименование | Уровнемеры 5408 |
| Год регистрации | 2019 |
| Номер сертификата | 12954 |
| Дата регистрации | 2019-10-31 |
| Срок действия | 2024-10-31 |
| Получатель сертификата | фирма "Rosemount Tank Radar AB", Швеция (SE) компании "Emerson", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "Rosemount Tank Radar AB" компании "Emerson"
Адрес: P.O. Box 150 SE-435 23 Molnlycke, Sweden
Контакты: тел.: +46 (0) 31-337-00-00, факс: +46 (0) 31-25-30-22, into.rtr@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Первичную и периодическую поверку в лаборатоных условиях проводить по СТБ 8047-2015, периодическую на месте эксплуатации проводить по СТБ ISO 4266-1-2016. Поверку уровнемеров 5408 при измерении уровня свыше 20 м проводить на базе фирмы-изготовителя или в иных акредитованных лабораториях в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
| Признание поверки | Первичную и периодическую поверку в лаборатоных условиях проводить по СТБ 8047-2015, периодическую на месте эксплуатации проводить по СТБ ISO 4266-1-2016. Поверку уровнемеров 5408 при измерении уровня свыше 20 м проводить на базе фирмы-изготовителя или в иных акредитованных лабораториях в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 01 7265 19 [2020-05-12]
rb-03-01-7265-19_2020-05-12.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры 5408 предназначены для бесконтактного и непрерывного измерения уровня жидких (в т.ч. парящих, выпадающих в осадок и других) сред и сыпучих материалов.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях производства, на предприятиях химической, нефтехимической и нефтяной промышленности.
Описание
Принцип действия уровнемеров 5408 основан на применении метода частотно-модулированной непрерывной волны. Уровнемеры 5408 непрерывно излучают ча-стотно-модулированный электромагнитный сигнал в направлении к поверхности продукта. Отражённый от поверхности продукта сигнал принимается антенной уровнемера, в электронном блоке которого определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. После выделения разностной частоты уровнемер определяет расстояние до поверхности среды и с использованием значения базовой высоты резервуара вычисляет текущее значение уровня продукта.
Уровнемеры могут применяться для индикации объёма жидкостей и сыпучих материалов в резервуарах.
Уровнемеры 5408 состоят из трёх основных функциональных блоков:
- антенный блок обеспечивает формирование сфокусированной электромагнитной волны, генерируемой электронным блоком уровнемера, и приём отражённого от продукта сигнала;
- сенсорный блок обеспечивает формирование частотно-модулированного излучаемого сигнала, приём и обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до среды;
- электронный преобразователь обеспечивает пересчёт значения расстояния до среды в значение уровня продукта с учётом данных о базовой высоте резервуара, формирование цифровых и аналоговых выходных сигналов, отображение>'ий^)орма-ции на встроенном ЖК-дисплее (при наличии). / z у5
Измерительная и диагностическая информация отображается на встроенном ЖК-дисплее, а также передается в систему верхнего уровня (контроллер, персональный компьютер, АСУ предприятия) с использованием промышленных протоколов передачи данных HART, Foundation Fieldbus, или с помощью стандартного сигнала 4-20 мА.
В зависимости от назначения и условий применения, уровнемеры выпускаются с различными типами антенн: коническая, параболическая и с технологическим уплотнением.
Уровнемеры 5408 выпускаются исполнениях, предназначенных для работы во взрывобезопасных средах и предназначенных для работы во взрывоопасных средах (Ех-маркировка).
Взрывозащищённость уровнемеров 5408 обеспечивается следующими видами взрывозащиты: искробезопасная электрическая цепь «i», взрывонепроницаемая оболочка «d», взрывозащита вида «п», защита от воспламенения пыли оболочками «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Программное обеспечение
Программное обеспечение (далее - ПО) уровнемеров 5408 состоит из встроенного и внешнего (прикладного).
Встроенное ПО уровнемеров 5408 реализует функции расчёта расстояния до поверхности измеряемой среды и расчёта уровня и обеспечивает возможность передачи измеренных данных в системы верхнего уровня с использованием промышленных протоколов связи. Кроме того, ПО позволяет реализовывать функции дистанционной настройки уровнемера 5408, диагностики и самодиагностики, оценку спектра сигнала (с возможностью нейтрализации паразитных отражённых сигналов). Идентификационные данные встроенного ПО уровнемеров 5408 приведены в таблице 1.
Прикладное фирменное ПО Rosemount Radar Master Plus предназначено для конфигурирования и отображения измеряемого параметра при подключении уровнемеров к ПК по цифровым протоколам HART и Foundation Fieldbus. Прикладное ПО не является метрологически значимым.
Таблица 1
|
Тип цифрового интерфейса уровнемера 5408 |
Наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
HART Foundation Fieldbus |
5408 Software |
1.Ахх* (не ниже 1.А8) |
— |
* х - переменная величина, которая может быть выражена цифровым и / или буквенным значением (метрологически незначимая часть).
Внешний вид уровнемеров 5408 с различными типами антенн приведён на рисунке 1.
Место для нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Государственный реестр I средств измерении I \ Респфпики Беларусь / \ГДля доку“ент0®/

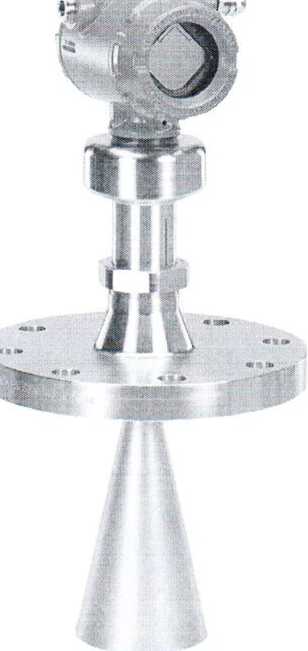

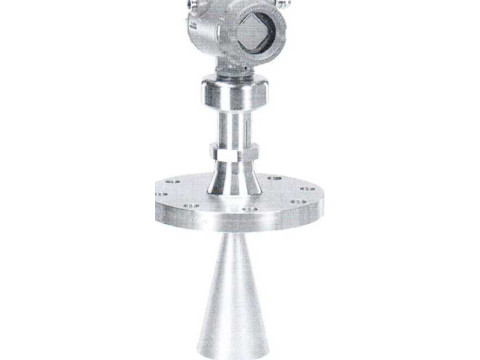

Уровнемер 5408 с конической антенной

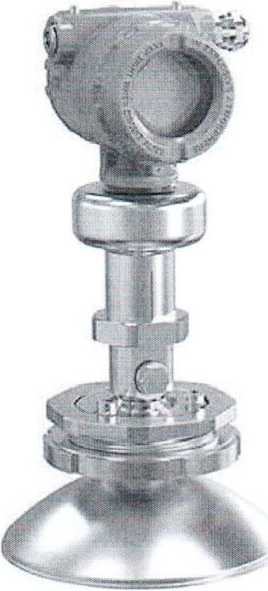

Уровнемер 5408 с параболической антенной

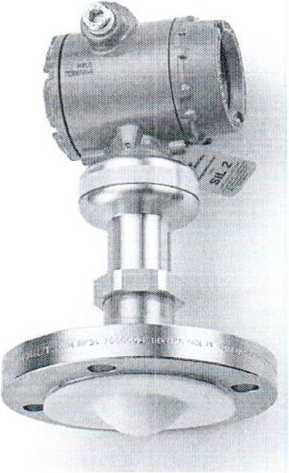

Уровнемер 5408 с антенной с технологическим уплотнением
Рисунок 1 - Внешний вид уровнемера 5408
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров 5408 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений |
от 0,2 до 40 м* |
|
Пределы допускаемой основной абсолютной погрешности, при расстоянии до поверхности измеряемой среды | |
|
- от 0,2 до 0,5 м |
±5 мм |
|
- от 0,5 до 40 м |
±2 мм |
|
Выходной сигнал (в зависимости от исполнения): | |
|
- цифровой интерфейс + аналоговый сигнал силы постоянного тока |
HART + 4-20 мА** |
|
- цифровой интерфейс |
Foundation Fieldbus |
|
Нормальные условия измерений: | |
|
- температура окружающей среды |
(20±5) °C |
|
- относительная влажность |
не более 75 % |
|
Условия эксплуатации: | |
|
- температура окружающей среды |
от -40 °C до +80 °C |
|
- относительная влажность |
до 100 % (без конденсации) |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от нормальных условий на каждые 10 К |
±1 мм |
|
Температура при транспортировании и хранении |
от -50 °C до +80 °C (без дисплея) от -40 °C до +80 °C (с дисплеем) |
|
Температура измеряемой среды при эксплуатации |
от -60 °C до +250 °C*** |
|
Давление измеряемой среды при эксплуатации |
от -1 до +100 бар*** |
|
Напряжение питания постоянного тока (в зависимости от исполнения): | |
|
HART + 4-20 мА |
от 12 до 42,4 В (от 12 до 30 В для Ex i*4) |
|
Foundation Fieldbus |
от 9 до 32 В (от 9 до 30 В для Ex i *4) |
|
Потребляемая мощность, не более |
1 Вт |
|
Степени защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) |
IP 66 IP 67 IP 68*5 |
|
Масса (без антенного блока), не более |
2,8 кг (алюминиевый корпус) 4,5 кг (стальной корпус) |
* Указан максимальный диапазон измерений. В зависимости от типа антенны и измеряемой среды, диапазон измерений может быть менее указанного. Конкретный диапазон для каждого уровнемера 5408 прописывается в паспорте.
** Погрешность выходного аналогового сигнала не нормируется.
*** В зависимости от типа антенны.
*4 Exi - исполнение взрывозащиты «искробезопасная электрическая цепь «i»
*5 Погружение на глубину 3 м в течение 30 мин._________ _______
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и/или паспорта типографским способом.
Комплектность
Основной комплект поставки приведён в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Уровнемер 5408 |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1* | |
|
ПО Rosemount Radar Master Plus |
1 |
на CD |
|
* Допускается прилагать 1 экземпляр (в зависимости от заказа) на каждые десять уровнемеров, поставляемых в один адрес. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Rosemount Tank Radar АВ» (Швеция) компании «Emerson» (США)
СТБ 8047-2015 Система обеспечения единства измерений Республики Беларусь. Уровнемеры автоматические. Методика поверки
СТБ ISO 4266-1-2016 Нефть и жидкие нефтепродукты. Измерение уровня и температуры в резервуарах для хранения с применением автоматических методов.
Часть 1. Измерение уровня в резервуарах при атмосферном давлении
Заключение
Уровнемеры 5408 соответствуют документации фирмы «Rosemount Tank Radar АВ» (Швеция) компании «Emerson» (США).
Уровнемеры 5408 соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии № ЕАЭС N RU Д-SE.MM06.B.01891 от 01.11.2017) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU C-SE.AA87.B.00756 от 12.10.2017).
Межповерочный интервал: не более 72 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
Другие Уровнемеры
