Уровнемеры байпасные BM 26 A
Номер в ГРСИ РФ: | РБ 03 07 2733 19 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Уровнемеры |
Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Уровнемеры байпасные ВМ 26 А (далее - уровнемеры) предназначены для измерения уровня жидкости и границы раздела фаз.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 2733 19 |
Наименование | Уровнемеры байпасные BM 26 A |
Год регистрации | 2019 |
Номер сертификата | 12750 |
Дата регистрации | 2019-07-30 |
Срок действия | 2024-07-30 |
Получатель сертификата | фирма "KROHNE S.A.S.", Франция (FR) |
Производитель / Заявитель
фирма "KROHNE S.A.S."
Адрес: LesOrs - BP98, F - 26103 Romans Cedex
Контакты: +33 (0)475 054 400 / +33 (0)475 050 048 / info.france@krohne.com
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по МРБ МП.1510-2005. |
Поверители
Скачать
Описание типа РБ 03 07 2733 19 [2015-01-06]
rb-03-07-2733-19_2015-01-06.pdf
|
Скачать | ||
Описание типа РБ 03 07 2733 19 [2019-11-14]
rb-03-07-2733-19_2019-11-14.pdf
|
Скачать | ||
Описание типа РБ 03 07 2733 19 [2011-02-25]
rb-03-07-2733-19_2011-02-25.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры байпасные ВМ 26 А (далее - уровнемеры) предназначены для измерения уровня жидкости и границы раздела фаз.
Уровнемеры байпасные ВМ 26 А выпускаются в механическом исполнении и с преобразователями уровня ER и LT40, предназначенные для преобразования измеренного значения уровня жидкости в аналоговый выходной сигнал постоянного тока (4 ...20 мА), а также аналоговый выходной сигнал постоянного тока (4 ...20 мА) с наложенным протоколом HART, в цифровой сигнал с помощью протоколов обмена данных Foundation Fieldbus и Profibus. Помимо преобразователей уровня ВМ 26 А может быть оснащен уровнемерами OPTIWAVE и OPTIFLEX.
Область применения - предприятия химической, нефтехимической и других отраслей промышленности.
Описание
Уровнемеры работают по принципу сообщающихся сосудов. Измерительная камера уровнемера устанавливается вертикально, вплотную к емкости, в которой измеряется уровень жидкости, таким образом, чтобы условия в измерительной камере и в емкости были одинаковыми.
Поплавок уровнемера оснащен системой постоянных магнитов, предназначенных для передачи измеренных значений на локальный индикатор.
Система магнитов поплавка, в зависимости от выбранного способа индикации, либо активизирует магнитные пластины (флажковый индикатор) в соответствии с уровнем жидкости, либо перемещает магнитный указатель.
Уровень определяется по положению вертикально расположенных магнитных пластин или магнитного указателя относительно шкалы уровнемера.
В зависимости от исполнения измерительной трубы, уровнемеры имеют следующие версии:
ВМ 26 А-1000 (advanced); ВМ 26 А-3000 (basic); ВМ 26 А-6000 (А); ВМ 26 А-7000 (А); ВМ 26 А-8000 (F/W).
Перечень технических характеристик и основных опций приведен в Таблице 1.
Также выпускается модель ВМ 26 А-5000 (reference chamber), которая является не средством измерения, а выносной камерой.
Уровнемеры могут комплектоваться предельными выключателями, которые крепятся к измерительной трубе и могут настраиваться по всему измерительному диапазону. Предельные выключатели приводятся в действие при помощи магнитного поля магви^?Т^пюенного в поплавок. Уровнемеры выпускаются в стандартном и взрывозащищенном и«х
Место нанесения поверительного клеима-наклеики указано в Приложении 1. •-^<4 у.
докумввтов,
ДвлГ^^
Лист 1 листов 5

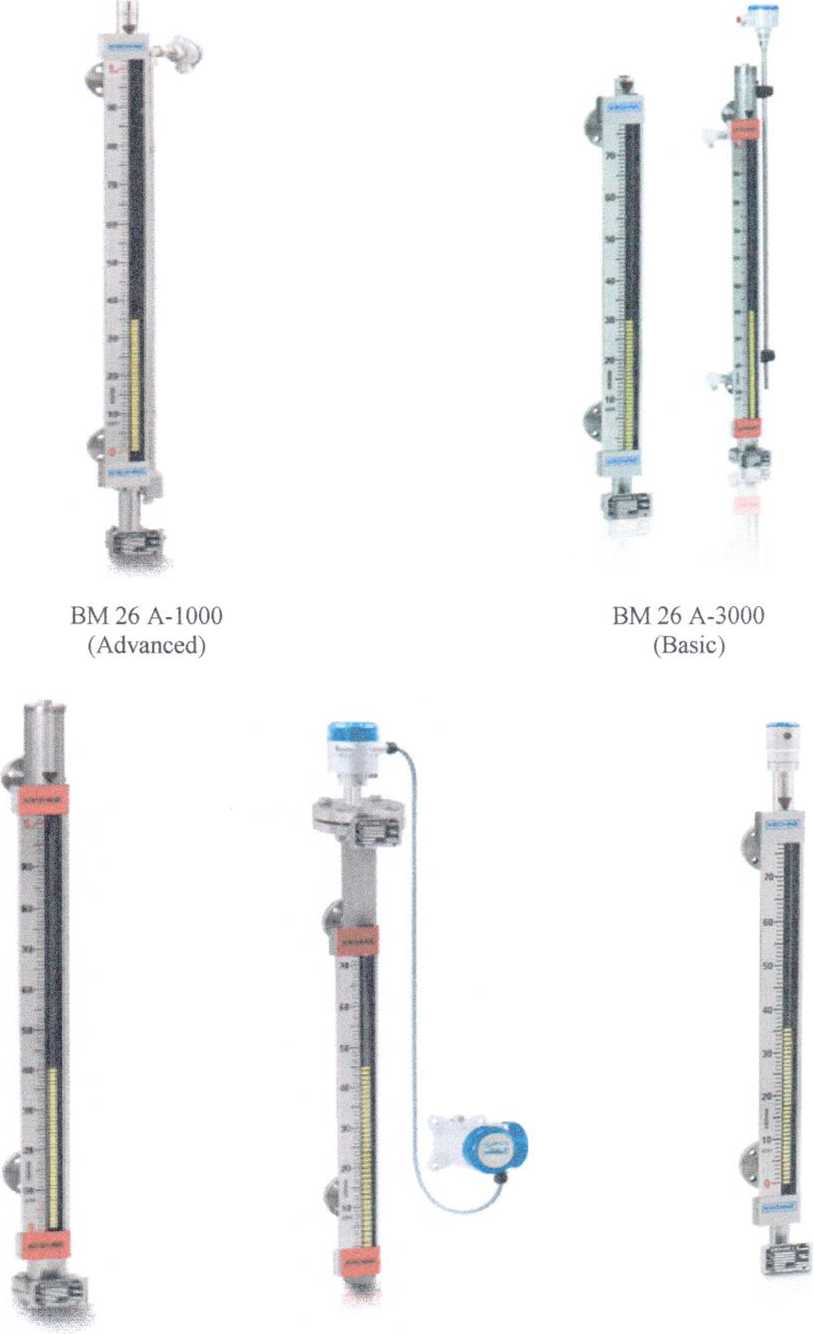

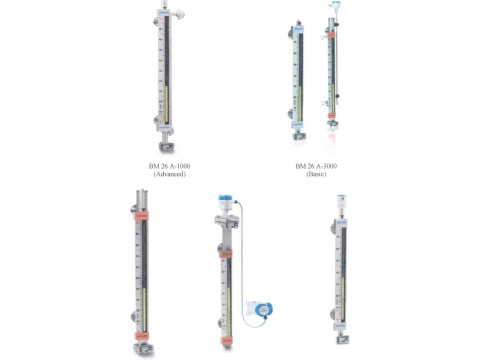

Внешний вид уровнемеров представлен на рисунке 1.

ВМ 26 А-8000
ВМ 26 А-6000, ВМ 26 А-7000
(ВМ 26 А)
(ВМ 26 F)
Рисунок 1. Общий вид уровнемеров байпасных ВМ 26 А
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики уровнемеров представлены в таблице 1.
Таблица 1
Характеристика |
Исполнение/Значение | ||||
ВМ 26 А-1000 (Advanced) |
ВМ 26 А-3000 (Basic) |
ВМ 26 А-6000 (ВМ 26 А) |
ВМ 26 А-7000 (ВМ 26 А) |
ВМ 26 А-8000 (ВМ 26 F / ВМ 26 W) | |
Диапазон измерения, м (стандартный) |
0,3 ... 5.5** |
0.3 ... 5.3 |
0.3 ... 5.5** |
0.3 ... 5.5** |
0.3 ... 5.5** |
Пределы допускаемой погрешности измерений по шкале индикатора уровнемера, мм |
± 10 | ||||
Пределы допускаемой погрешности измерений по преобразователям уровня ER и LT40. мм |
± 10 | ||||
Пределы допускаемой погрешности измерений электронного преобразователя уровня, мм |
- |
Данные приведены в таблице 2 | |||
Минимальная плотность рабочей жидкости, кг/дм3 |
0.38 ... 2.0 |
0.8 ... 1.2 |
0,5 ... 1.2 |
0,38 ... 2.0 |
0.38 ... 1.2 |
Вязкость рабочей среды. мПа * с |
<5000 |
<5000 |
<5000 |
<5000 |
< 5000 |
Максимально допустимое рабочее давление при температуре 20 °C ( в зависимости от материала, номинального давления на фланце и предела прочности поплавка), бар |
от минус 1 до 40 |
от минус 1 до 16 |
от минус 1 до 40 |
от минус 1 до 400 |
от минус 1 до 400 |
Температура рабочей жидкости, °C |
от минус 70 до плюс 300 (опционально до плюс 450) |
от минус 40 до плюс 150 |
от минус 196 до плюс 200 |
от минус 196 до плюс 400 (опционально до плюс 450) |
от минус 196 до плюс 400 |
Температура окружающей среды, °C |
(от минус 60 до плюс 80)* |
от минус 40 до плюс 80 |
(от минус 60 до плюс 80)* |
(от минус 60 до плюс 80)’ |
(от минус 40 до плюс 80)* |
Выходной сигнал, мА (для уровнемеров с преобразователем уровня) |
4 ... 20/Profibus/Foundation Fieldbus/HART | ||||
Поминальное напряжение питания постоянного тока. В |
в диапазоне от 8 до 35 (в зависимости от типа и исполнения преобразователя сигналов и/или встроенного уровнемера, а также предельных выключателей) | ||||
Предельные выключатели |
MS 15. MS20. MS40 | ||||
Степень защиты оболочки по ГОСТ 14254-2015 |
IP68. IP65 для ER. 1Р66 для LT40 | ||||
Размеры, мм |
Зависят от исполнения | ||||
Масса, кг (стандартное исполнение) |
Зависит от исполнения |
’ - температура окружающей среды для уровнемеров без электроники
** - диапазон измерений уровня более 5,5 метров доступен при спецзаказе
Таблица 2 — Пределы допускаемой погрешности измерений электронного преобразователя уровня
Применение, погрешность |
Модель электронного преобразователя уровня | ||||
OPTIFLEX 1300 |
OPTIFLEX х200 |
OPTIWAVE 1010 |
OPTIWAVE х400 |
OPTIWAVE х500 | |
Предел допускаемой погрешности измерения уровня, мм |
3 |
2 |
5 |
2 |
2 |
Предел допускаемой погрешности измерения уровня раздела фаз, мм |
10 |
10 |
- |
- |
- |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра уровнемеров типографским способом.
наносится на эксплуатационную документацию
Д“»У»1(ШТ0в
цстов 5
Комплектность
1. Уровнемер ВМ 26 А
2. Преобразователь уровня ER, LT40 (поставляется под заказ)
1 шт.
1 шт.
3. Встроенные уровнемеры OPTIFLEX, OPTIWAVE (поставляется для соответствующих
исполнений уровнемеров)
4. Предельные выключатели MSI5. MS20. MS40 (поставляется под заказ)
5. Руководство по эксплуатации
1 шт.
2 шт.
1 экз
Нормативные документы
Техническая документация фирмы «KROHNE S.A.S.» г. Романс. Франция. МРБ МП 1510-2005 «Уровнемеры байпасные ВМ 26 А. Методика поверки».
Заключение
Уровнемеры байпасные ВМ 26 А соответствуют технической документации фирмы «KROHNE S.A.S.» г. Романс, Франция.
Уровнемеры байпасные ВМ 26 А соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Республиканское унитарное предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003, Республика Беларусь, г. Гродно, пр. Космонавтов. 56
факс (0152) 64 31 41, тел. (0152) 64 31 29, эл. почта csms@csms.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
