Полуприцепы-цистерны SR34B2
| Номер в ГРСИ РФ: | РБ 03 07 4116 09 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | "G.Magyar S.A.", Франция |
1.1. Полуприцепы-цистерны SR34B2 представляют собой транспортные меры полной вместимости, предназначенные для перевозки светлых нефтепродуктов плотностью не более 0,85 г/см1 2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4116 09 |
| Наименование | Полуприцепы-цистерны SR34B2 |
| Год регистрации | 2009 |
| Номер сертификата | 6010 |
| Дата регистрации | 2009-08-27 |
| Срок действия | 2014-08-27 |
| Получатель сертификата | фирма "G. Magyar S.A.", Франция (FR) |
Производитель / Заявитель
фирма "G. Magyar S.A."
Адрес: ул. Альберт Премьер, 13, В.Р. 136-21004 Дижон Седекс
Контакты: +33 380 53 22 22 / +33 380 45 27 02 / magyar.sa@magyar.fr
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97 |
Поверители
Скачать
|
Описание типа РБ 03 07 4116 09 [2009-11-09]
rb-03-07-4116-09_2009-11-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4116 09 [2009-01-01]
rb-03-07-4116-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
1.1. Полуприцепы-цистерны SR34B2 представляют собой транспортные меры полной вместимости, предназначенные для перевозки светлых нефтепродуктов плотностью не более 0,85 г/см1 2.
1.2. Оборудование полуприцепов-цистерн SR34B2 позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси;
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
1.3. Полуприцепы- цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.
каниты от
- сливной трубой, которая оканчивается соединением типа API с встроенным запорным вентилем и смотровым окошком для контроля наличия в трубе нефтепродукта.
Полуприцеп-цистерна оборудована:
- верхней антискользящей площадкой для обслуживания, огражденной боковыми откидными перилами;
- верхним продольным коробом из нержавеющей стали с отводной трубой для сбора нефтепродукта при переливе через горловину;
- системой рекуперации паровоздушной смеси;
- электрическим соединителем с наливной станцией при нижнем наливе;
- трубопроводом для соединения каждой из секций с внешним насосом;
- противооткатными клиньями;
- барабаном с заземляющим проводником (во время наполнения и слива нефтепродуктов);
- заземляющей лентой.
Общий вид полуприцепа-цистерны приведен на рисунке 1.
При пломбировании цистерны производится пломбирование указателя уровня налива и пластины с действительной вместимостью каждой секции, а так же маркировочной таблички завода-изготовителя.
Схема пломбирования полуприцепа-цистерны приведена в приложении А.

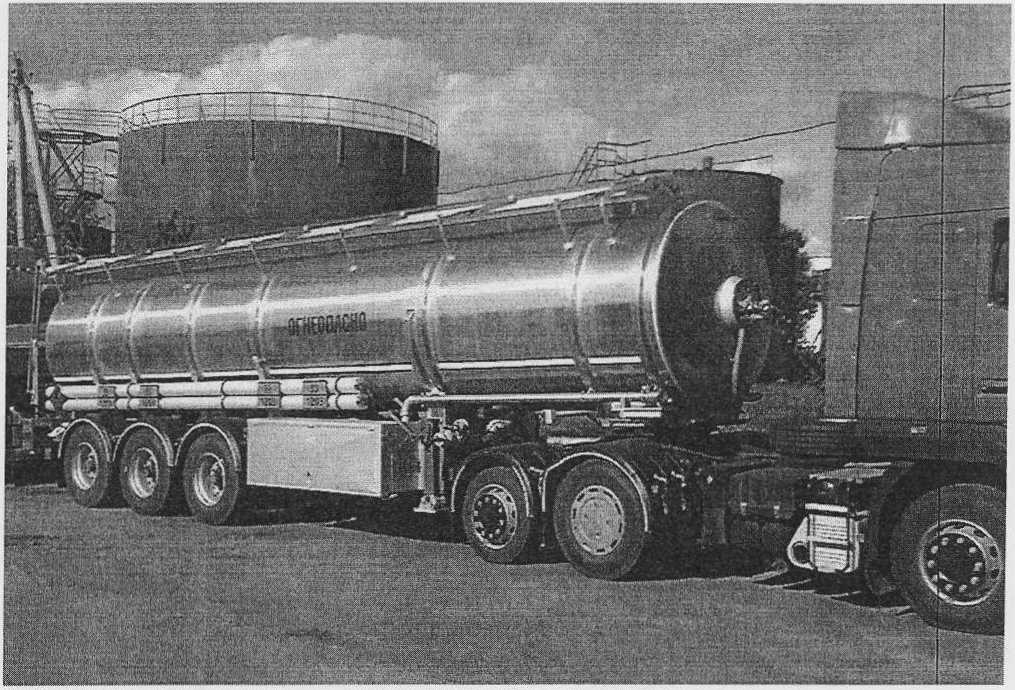

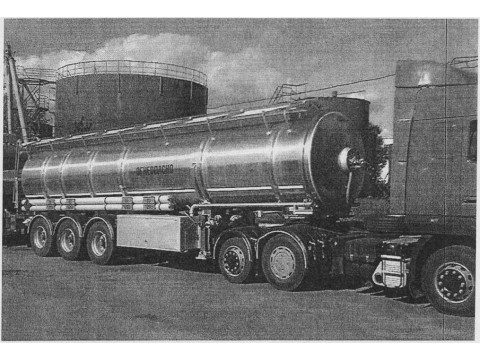

Рисунок 1. Общий вид полуприцепа-цистерны SR34B2.
[Глсулалстаеиный реестр] срвдсте измерений /
\ rgcnypfuiKH Беларусь / \Для дмумгатоу'
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Технические характеристики.
Основные технические характеристики полуприцепа-цистерны приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1. Общая вместимость полуприцепа-цистерны, м3 |
30 |
|
2. Общая вместимость секции, м3 |
7,5 |
|
3. Номинальная вместимость секции, м3 |
7,2 |
|
4. Количество секций |
4 |
|
5. Габаритные размеры полуприцепа-цистерны (длинахширинахвысота), мм |
11300 x 2550 x 3540 |
|
6. Высота плиты седельно-сцепного устройства (нагруженного), мм |
1250 |
|
7. Масса снаряженного транспортного средства, кг |
6600 |
|
8. Полная масса полуприцепа-цистерны, кг |
34000 |
|
9. Распределение полной массы, не более, кг: - на седельно-сцепное устройство - на заднюю тележку - на каждую ось |
10000 24000 8000 |
|
10. Диапазон рабочих температур, °C |
от-20 до+ 50 |
|
11. Средний срок службы, лет |
25 |
3.2. Метрологические характеристики.
Основные метрологические характеристики полуприцепа-цистерны сведены в таблицу 2. 3
\ РеспуСким* Беларусь ] , \Дм доеументоу h
Таблица 2
|
Наименование характеристики |
Значение |
|
1. Относительная погрешность вместимости цистерны, не более |
± 0,5 % от номинальной вместимости |
|
2. Вместимость цистерны от указателя уровня налива до верхнего края горловины, не менее |
2 % от номинальной вместимости |
|
3. Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % от номинальной вместимости |
Комплектность
Полуприцепы-цистерны в сборе в соответствии с комплектом конструкторской документации.
В комплект поставки входят:
- формуляр на полуприцеп-цистерну;
- инструкция по эксплуатации и использованию;
- комплект инструмента и принадлежностей.
Нормативные документы
- техническая документация фирмы-изготовителя;
- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования»;
■ - СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки»;
- МОЗМ Р 80.
Заключение
Полуприцеп-цистерна SR34B2 соответствует требованиям распространяющихся на нее технических нормативных правовых актов.
