Полуприцепы-цистерны ППЦ-22
| Номер в ГРСИ РФ: | РБ 03 07 2822 07 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Полуприцепы-цистерны ППЦ-22 предназначены для транспортирования нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2822 07 |
| Наименование | Полуприцепы-цистерны ППЦ-22 |
| Год регистрации | 2007 |
| Номер сертификата | 4491 |
| Дата регистрации | 2007-03-27 |
| Срок действия | - |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится в соответствии с СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 2822 07 [2007-01-01]
rb-03-07-2822-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2822 07 [2006-03-15]
rb-03-07-2822-07_2006-03-15.pdf
|
Скачать |
Описание типа
Назначение
Полуприцепы-цистерны ППЦ-22 предназначены для транспортирования нефтепродуктов.
Область применения - нефтебазы и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Полуприцеп-цистерна ППЦ-22 представляет собой четырехсекционную стальную цистерну, установленную на полуприцеп МАЗ-991900.
Цистерна с опорами закреплена с помощью болтовых соединений на полуприцепе МАЗ-991900. Каждая секция цистерны имеет горловину, которая закрывается крышкой, где расположены смотровой лючок и дыхательные клапаны. В горловине каждой секции установлен указатель уровня налива. Внутри каждой секции имеется поперечный волнорез для гашения гидравлических ударов. Каждая секция оборудована донным клапаном, предохраняющим от пролива нефтепродукта в аварийной ситуации, отстойником и трубопроводом для слива продукта. Кроме того полуприцеп-цистерна оборудован насосом для слива нефтепродуктов, технологическим шкафом, в котором размещено все управление сливо-наливными работами, системой отвода паров с верхним наливом, лестницей для подъема на площадку обслуживания цистерны, устройством для снятия статического электричества.
Цистерна окрашена в оранжевый цвет, на боковых сторонах и заднем днище цистерны нанесена надпись "Огнеопасно" черного цвета. На боковых сторонах по центру каждой секции нанесен знак опасности, соответствующий 3 классу опасности согласно Правил перевозки опасных грузов автомобильным транспортом в Республике Беларусь. !i / Ур
U' ■
\\ \Для докупи-;
На раме полуприцепа МАЗ-991900 крепится маркировочная табличка, на которой указаны: наименование изготовителя, идентификационный номер изделия, указательная часть идентификационного номера изготовителя шасси.
На переднем днище цистерны установлена фирменная табличка, содержащая данные: наименование и товарный знак предприятия-изготовителя, наименование изделия, вместимость в м3, обозначение настоящих технических условий, заводской номер изделия, дата изготовления, знак Государственного реестра Республики Беларусь согласно СТБ 8001, надпись "Зробленау БеларусГ'.
На горловине каждой секции со стороны площадки обслуживания закреплена с помощью алюминиевых заклепок идентификационная пластина из цветного металла, на которой ударным способом нанесена вместимость секции.

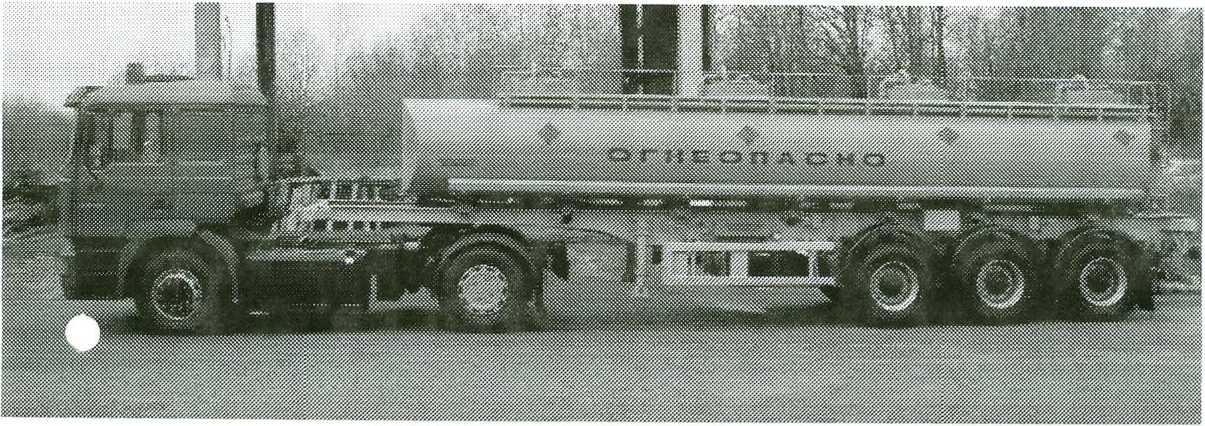

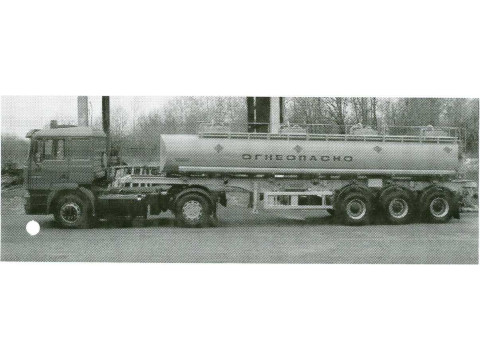

Общий вид полуприцепа-цистерны приведен на рисунке 1.
Схема пломбировки полуприцепа-цистерны от несанкционированного доступа с указанием места нанесения Государственного поверительного клейма приведена в Приложении Г
Рисунок 1
Основные технические и метрологические характеристики
|
Наименование параметра, характеристики |
Значение параметра |
|
Номинальная вместимость полуприцепа-цистерны, м" |
22 |
|
Номинальная вместимость секций, м3 |
5,5 |
|
Допускаемая относительная погрешность вместимости цистерны и секций, %, не более |
±0,5 |
|
Количество секций |
4 |
|
Габаритные размеры полуприцепа-цистерны, мм, не более |
11400x2550x3500 |
|
Габаритные размеры цистерны, мм, не более |
9460x2280x1234 |
|
Снаряженная масса полуприцепа-цистерны, кг, не более Распределение снаряженной массы, кг, не более - на седельное устройство тягача на тележку Масса перевозимого груза, кг, не более Полная масса полуприцепа-цистерны, кг, не более Распределение полной массы, кг, не более - на седельное устройство тягача на тележку |
10 250 2 600 7 650 19 487,6 29 737,6 8 737,6 21 000 |
|
Коэффициент заполнения цистерны, не более |
0,98 |
|
Средний срок службы, лет, не менее |
10 |
|
Диапазон рабочих температур, °C |
от минус 35 до плюс 40 |
Знак Г осударственного реестра
Знак Государственной реестра наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом гравирования.
Ком пл ектность
В комплект поставки полуприцепа-цистерны входит:
- полуприцеп-цистерна ППЦ-22 в сборе;
- руководство по эксплуатации полуприцепа-цистерны;
- комплект запасных частей;
- комплект инструмента и принадлежностей;
- паспорт о поверке полуприцепа-цистерны;
- руководство по эксплуатации полуприцепа МАЗ-9919;
- паспорта на комплектующие изделия.
Технические документы
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов". Типы, параметры и общие технические требования.
ТУ BY 500013376.049-2006 "Полуприцеп-цистерна ППЦ-22". Технические условия.
СТБ 8007-97 "Автоцистерны калиброванные". Методика поверки.
Заключение
Полуприцеп-цистерна ППЦ-22 соответствует требованиям ГОСТ 27352-87, техническим условиям ТУ BY 500013376.049-2006.
Межповерочный интервал - 24 месяца.
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13,
Аттестат аккредитации № BY 112.02.1.0.0025
