Сужающие устройства 405, 1195, 1595
| Номер в ГРСИ РФ: | РБ 03 07 2512 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «Rosemount Incorporated», США |
Сужающие устройства 405, 1195, 1595 являются первичными
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2512 16 |
| Наименование | Сужающие устройства 405, 1195, 1595 |
| Год регистрации | 2016 |
| Номер сертификата | 10561 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Rosemount DP Flow and Operations" (Соединенные Штаты (US)) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Rosemount DP Flow and Operations" (Соединенные Штаты) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: 5601 N. 71st ST., Boulder, CO 80301, Phone: USA 303 530 9600, Fax: USA 303 581 9451, E-mail: RFQ.RMD-RCC@Emerson.com, Website: www.emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка сужающих устройств 405Р (с диаметрами условного прохода трубопровода от 50 мм вкл. и выше) проводится по СТБ 8064-2016 (взамен МИ 2638-2001). Поверка сужающих устройств 405Р (с диаметрами условного прохода трубопровода 15, 25 и 40 мм) и 1195 проводится по МРБ МП.2656-2017. Поверка сужающих устройства 405С и 1595 проводится по МРБ МП.2657-2017. |
Поверители
Скачать
|
Описание типа РБ 03 07 2512 16 [2017-12-28]
rb-03-07-2512-16_2017-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2512 16 [2012-03-23]
rb-03-07-2512-16_2012-03-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2512 16 [2011-06-27]
rb-03-07-2512-16_2011-06-27.pdf
|
Скачать |
Описание типа
Назначение
Сужающие устройства 405, 1195, 1595 являются первичными
преобразователями для расходомеров, выпускаемых компанией "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson" (США) на базе измерительных преобразователей давления семейства 2051, 3051, преобразователей многопараметрических измерительных 3051 SMV и предназначеных для измерения расхода и количества различных жидких и газообразных сред методом создания переменного перепада давления в трубопроводе.
Область применения: в различных отраслях промышленности для измерений расхода жидкостей и газов.
Сужающие устройства 405 (исполнение 405С) и 1595 предназначены для применения вне сферы законодательной метрологии.
Описание
Сужающие устройства выпускаются следующих модификаций 405 (исполнения 405С, 405Р), 1195, 1595.
Сужающее устройство, установленное в трубопроводе, по которому протекает жидкость или газ, создает местное сужение потока. Скорость в суженном сечении повышается, часть потенциальной энергии давления переходит в кинетическую, в результате чего статическое давление в этом сечении становится меньше статического давления перед сужающими устройствами. Разность давления (перепад давления) тем больше, чем больше расход среды.
Отношение действительного значения расхода среды в сужающих устройствах к его теоретическому значению определяется коэффициентом истечения Cd, который учитывает влияние многих факторов и в том числе:
- скорости подхода жидкости в сечении до сужающего устройста^а^^к
- степень сжатия струи в сужающем устройстве;
- необратимой потери давления на трение в сужающем усторйстЕ^йреЦ п
- остроты кромки входного отверстия сужающего устройства;
- местонахождения сечений отбора давлений, в которых измеряется разность давлений.
Место нанесения знака поверки в виде оттиска клейма поверительного металлического ударного приведено в Приложении А к описанию типа.
Внешний вид сужающих устройств представлен на рисунках 1-3.
405С
405Р

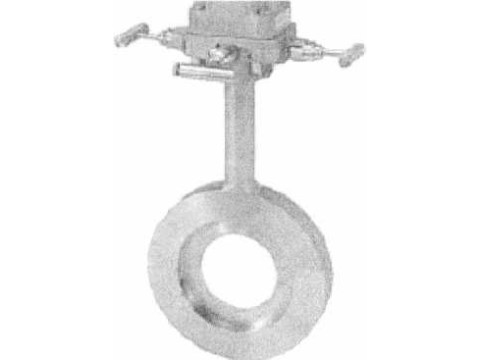

Рисунок 2. Внешний вид сужающих устройств 1595
Рисунок 1. Внешний вид сужающих устройств 405

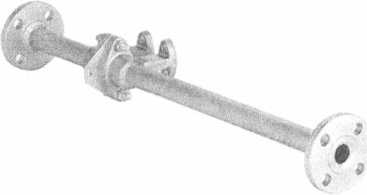

Рисунок 3. Внешний вид сужающих устройств 1195
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-6.
Для документов
Государственный реестр средств измерений Республики Беларусь
Таблица 1 - Номинальный внутренний диаметр отверстия сужающего устройства модификации 405
|
Относительный диаметр сужающего устройства (Р) |
Исполнение | ||||||
|
405Р |
405С | ||||||
|
0,4 |
0,5 |
0,65 |
0,4 |
0,5 |
0,6 |
0,65 | |
|
Номинальный диаметр измерительного трубопровода, мм (дюйм) |
Номинальный внутренний диаметр отверстия1* сужающего устройства ^20 , мм | ||||||
|
15 |
6,325 |
7,899 |
10,262 |
- |
- |
- |
- |
|
25(1) |
10,668 |
13,335 |
17,323 |
- |
- |
- |
- |
|
40 |
16,358 |
20,447 |
26,594 |
- |
- |
- |
- |
|
50 (2) |
21,006 |
26,264 |
34,138 |
10,490 |
13,132 |
15,748 |
15,748 |
|
76 (3) |
31,166 |
38,963 |
50,648 |
15,596 |
19,482 |
- |
25,324 |
|
100 (4) |
40,894 |
51,130 |
66,472 |
20,447 |
25,578 |
- |
33,223 |
|
150 (6) |
61,620 |
77,038 |
100,127 |
30,810 |
38,506 |
- |
50,063 |
|
200 (8) |
81,077 |
101,371 |
131,775 |
40,538 |
50,673 |
- |
65,888 |
|
250 (10) |
101,80 |
127,254 |
165,43 |
50,902 |
63,627 |
- |
82,728 |
|
300(12) |
121,92 |
152,40 |
198,12 |
60,960 |
76,20 |
- |
99,060 |
1 — для сужающего устройства модификации 405С номинальным внутренним диаметром отверстия считается - номинальный внутренний диаметр кольцевой секции (кольцевая секция -одно из 4-х отверстий).
Таблица 2 - Номинальный внутренний диаметр отверстия сужающего
устройства модификации 1595
|
Относительный диаметр сужающего устройства (0) |
0,2 |
0,4 |
0,5 |
0,6 |
0,65 |
|
Номинальный диаметр измерительного трубопровода, мм (дюйм) |
Номинальный внутренний диаметр отверстия сужающего устройства, номинальный внутренний диаметр кольцевой секции (кольцевая секция -одно из 4-х отверстий) ^20 , мм | ||||
|
50 (2) |
5,258 |
10,490 |
13,132 |
15,748 |
15,748 |
|
76 (3) |
7,798 |
15,596 |
19,482 |
- |
25,324 |
|
100 (4) |
10,236 |
20,447 |
25,578 |
- |
33,223 |
|
150 (6) |
15,418 |
30,810 |
38,506 |
- |
50,063 |
|
200 (8) |
20,269 |
40,538 |
50,673 |
- |
65,888 |
|
250(10) |
25,451 |
50,902 |
63,627 |
- |
82,728 |
|
300 (12) |
30,480 |
60,960 |
76,20 |
- |
99,060 |
|
350 (14) |
33,325 |
66,675 |
83,337 |
- |
108,331 |
|
400 (16) |
38,10 |
76,20 |
95,250 |
- |
123,825 |
|
450 (18) |
42,875 |
85,725 |
107,163 |
- |
139,319 |
|
500 (20) |
47,777 |
95,555 |
119,456 |
- |
155,296 |
|
600 (24) |
57,455 |
114,935 |
143,662 |
- |
186,766 |
тов 8
Для документой
Государственный реестр средств измерений Республики Беларусь
Таблица 3 - Номинальный внутренний диаметр отверстия сужающего
|
устройства модификации 1 |
195 | ||
|
Номинальный диаметр измерительного трубопровода, мм (дюйм) |
15 № |
25 (1) |
40 |
|
Номинальный внутренний диаметр отверстия сужающего устройства j нам а2° , мм |
0,254 |
3,810 |
7,493 |
|
0,356 |
6,350 |
9,550 | |
|
0,508 |
8,763 |
13,005 | |
|
0,864 |
12,70 |
18,999 | |
|
1,676 |
16,002 |
25,959 | |
|
2,769 |
20,320 |
30,074 | |
|
4,064 |
— | ||
|
4,978 | |||
|
6,604 | |||
|
8,636 | |||
Таблица 4 - Допускаемое отклонение внутреннего диаметра отверстия сужающего устройства от номинального___________________________________
|
Модификация сужающего устройства |
Номинальный внутренний диаметр измерительного трубопровода, мм |
Допускаемое отклонение внутреннего диаметра отверстия сужающего устройства от номинального Ддоп, не более | |
|
1595 |
от 50 до 350 (исключ.) |
±0,051 | |
|
от 350 до 500(исключ.) |
±0,076 | ||
|
от 500 до 600 |
±0,102 | ||
|
1195 |
15 |
±0,003 при d2o менее 1,676 мм ±0,005 при d2o более или равном 1,676 мм | |
|
25 |
±0,005 при d2o менее 8,763 мм ±0,010 при d2o более или равном 8,763 мм | ||
|
40 |
±0,005 при d2o равном 7,493 мм ±0,010 при d2o более 7,493 мм | ||
|
405 |
405Р |
15 |
+0,025/-0,00 |
|
более 15 |
+0,051/-0,001) | ||
|
405С |
для всех значений |
±0,051 | |
|
1) — для сужающих устройств исполнения 405Р для номинальных диаметров трубопровода от 50 мм и выше допускаемое отклонение внутреннего диаметра отверстия сужающего устройства не должно отличаться более чем на 0,04 % от номинального значения. 2) Действительное значение d20 не должно отличаться более чем на 0,04 % от значения d20, принимаемого для расчета расхода измерительной системой (комплексом) на базе этой диафрагмы, выполненного согласно ГОСТ 8.586.5 | |||
Государственный реестр средств измерений Республики Беларусь
Для документов
Таблица 5 - Номинальная толщина сужающих устройств
|
Модификация сужающего устройства | ||||
|
Номинальный диаметр измерительного трубопровода, мм (дюйм) |
1195 |
405 |
1595 | |
|
405Р |
405С | |||
|
Номинальная толщина (Едном), мм ± допуск (△Едном), мм | ||||
|
15 |
4,115 ±0,250 |
3,175 + 0,00 -0,130 |
3,175 + 0,00 -0,130 |
- |
|
25(1) |
4,115 ±0,250 |
3,175 + 0,00 -0,130 |
3,175 + 0,00 -0,130 |
- |
|
40 |
4,115 ±0,250 |
3,175 + °'00 -0,130 |
3,175 + 0,00 -0,130 |
- |
|
50 (2) |
- |
3,175 + 0,00 -0,130 |
3,175 + 0,00 -0,130 |
6,350 ± 0,760 |
|
76 (3) |
- |
3,175 + °'00 -0,130 |
3,175 + 0,00 -0,130 |
6,350 ± 0,760 |
|
100 (4) |
- |
3,175 + 0,00 -0,130 |
3,175 + 0,00 -0,130 |
6,350 ± 0,760 |
|
150 (6) |
- |
6,350 + °’00 -0,130 |
6,350 + °'00 -0,130 |
9,525 ± 0,760 |
|
200 (8) |
- |
6,350 + 0,00 -0,130 |
6,350 + 0,00 -0,130 |
9,525 ± 0,760 |
|
250 (10) |
- |
6,350 + 0,00 -0,130 |
6,350 + 0,00 -0,130 |
9,525 ± 0,760 |
|
300(12) |
- |
6,350 + 0,00 -0,130 |
6,350 + 0,00 -0,130 |
9,525 ± 0,760 |
|
350 (14) |
- |
- |
- |
9,525 ± 0,760 |
|
400 (16) |
- |
- |
- |
9,525 ±0,760 |
|
450 (18) |
- |
- |
- |
9,525 ± 0,760 |
|
500 (20) |
- |
- |
- |
9,525 ± 0,760 |
|
600 (24) |
- |
- |
- |
12,70 ±0,760 |
Таблица 6
|
Наименование характеристики |
Модификация сужающего устройства | ||
|
405 |
1595 |
1195 | |
|
Измеряемая среда |
жидкости, газ, пар | ||
|
Значение температуры измеряемой среды*, °C |
от минус 196 до плюс 649 | ||
|
’ - в зависимости от исполнения. | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и на маркировку изделий.
Комплектность
Комплект поставки сужающих устройств в зависимости от типоразмера, модификации и исполнения в соответствии с документацией фирмы-
