Колонки топливораздаточные Nordic Lane

Назначение

Колонки топливораздаточные серии Nordic Lane (далее - колонки) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо, керосин) с вязкостью от 0,55 до 40 сСт с учетом требований учетно-расчетных операций.

Колонки применяются на автозаправочных станциях при температуре окружающего воздуха от - 40 до + 50 °C.

Описание

Колонки состоят из следующих основных элементов:

- гидравлической части;

- электрооборудования с устройством управления;

- электронного блока;

- заправочного пистолета со шлангом и корпуса.

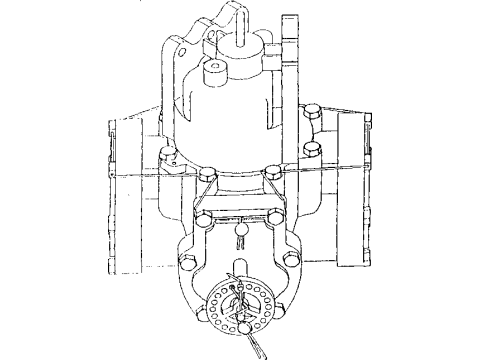

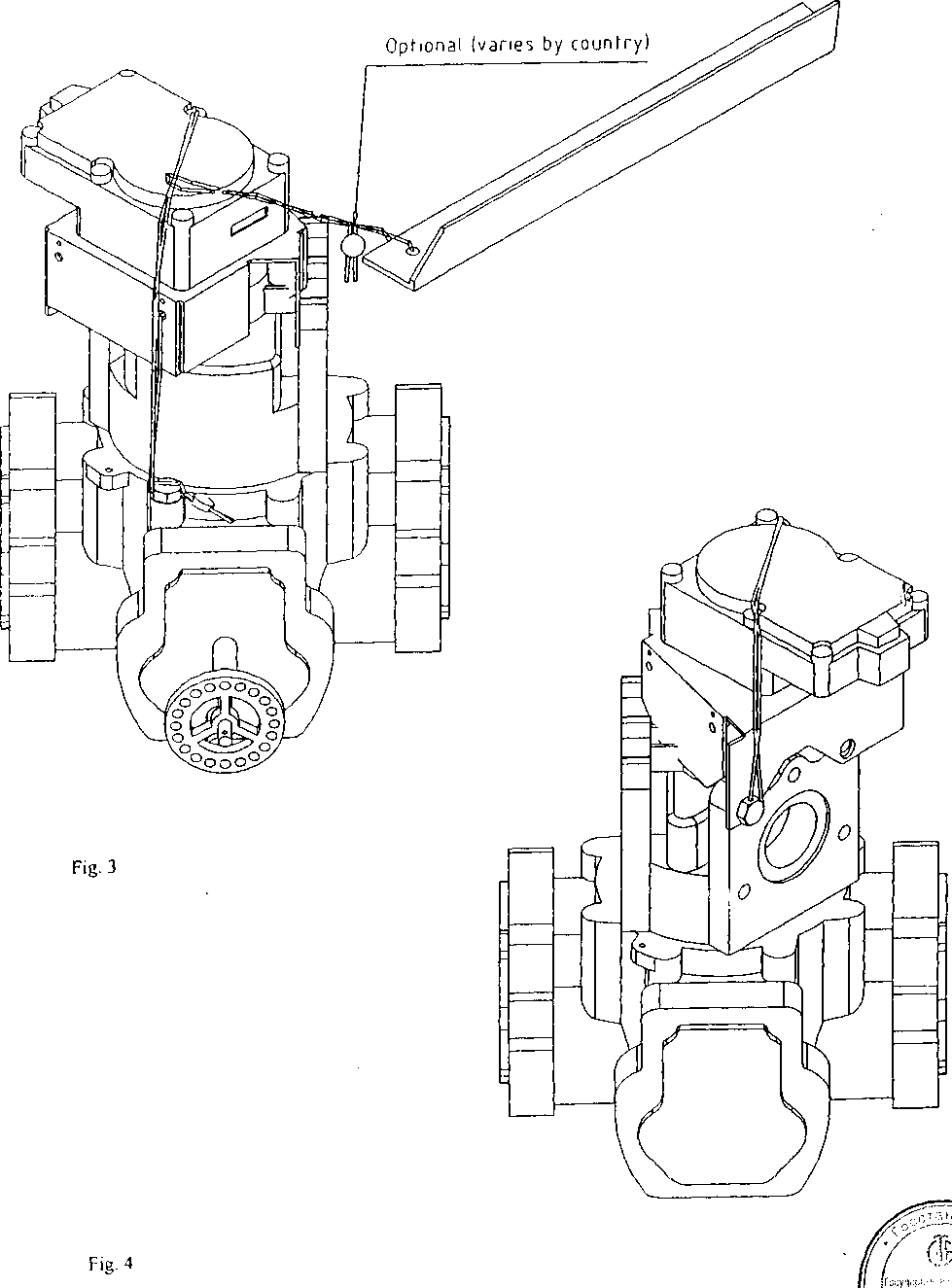

Гидравлическая часть комплектуется поршневыми измерителями объема жидкости типа SB 100 производства фирмы "Bennett", США или типа Gilbarco C-meter производства фирмы " Gilbarco", США.

Колонки могут поставляться без встроенных насосов и подключаться к погружным насосам, не входящим в комплект обязательной поставки, и расположенным в топливных резервуарах автозаправочных станций, ^^личес^ во погружных насосов определяется числом заправочных пистоле^бв для кЬД ждого вида топлива, а требуемый напор, создаваемый насосами зависит от диаметра подводящих трубопроводов и их длинны.

Блок электроники позволяет иметь следующую информацию: объем выданной дозы топлива в литрах, стоимость выданного топлива в рублях, марку топлива, цену одного литра топлива. Колонки имеют электромеханический и электронный указатели суммарного количества топлива, прошедшего через колонку в литрах. В блоке электроники установлен электронагреватель для обеспечения устойчивой работы при отрицательных температурах наружного воздуха. По заказу потребителя колонки оснащаются системой отвода паровоздушной смеси из бака автотранспортного средства при его заправке.

Расположение десятичной запятой в указателях количества и цены устанавливается с помощью сервисной клавиатуры, являющихся принадлежностью колонки.

Топливораздаточные колонки серии NordicLane выпускаются в различных модификациях. В зависимости от комплектации колонки обозначаются следующим образом: после логотипа NL (сокращение от "NordicLane", при использовании погружных насосов - NL/S) следует цифровое обозначение, состоящее из указания количества насосов (от 1 до 5), количества видов отпускаемого топлива (от 1 до 5), количества раздаточных пистолетов на одну сторону колонки (от 1 до 5), производительности колонки. Далее приводится буквенное обозначение варианта размещения шлангов (вариант «С» - шланги висят свободно и размещены внутри кассет, вариант «Н» - шланги висят сверху свободно, вариант «R» - шланги вытягиваются и автоматически затягиваются в корпус колонки). В случае, если колонка одинарная, в конце обозначения указывается дополнительно цифра «1».

В зависимости от модификации колонки различаются габаритными размерами и массой.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ

Номинальный расход, л/мин

40; 65; 120

4; 6,5; 12

2; 10

±0,25

-40 ... +55

Жидкокристаллический дисплей

6 разрядов

Минимальный расход, л/мин

Минимальная доза выдачи, л

Пределы допускаемой основной погрешности, %

Диапазоны рабочей температуры, °C

Индикация

Количество разрядов индикаторов электронно-вычислительного устройства: стоимости выданного топлива, руб объема выданного топлива, л цена топлива за литр, руб

счетчики суммарного учета, л показания вида топлива

Электропитание от сети переменного: - напряжение переменного тока, В

- частота, Гц

Класс защиты блока электроники Степень взрывозащищенности

Г абаритные размеры длинна, мм, не более ширина, мм, не более высота, мм, не более Полный средний срок службы, лет, не менее

7 разрядов

3 разряда

от 323 до 418

от 187 до 242

от 49 до 51 IP54

Eex/e/m/d/i

от 975 до 2000 530

от 1930 до 2250

12

Знак утверждения типа

Знак утверждения типа наносится на табличке колонки и на титульном листе руководства по эксплуатации и формуляра.

КОМПЛЕКТ ПОСТАВКИ

Комплектность

Поверка

Поверка проводится по методическим указаниям МИ 1864-88.

Межповерочный интервал - 1 год.

Нормативные документы

ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия."

Техническая документация фирмы-изготовителя.

Заключение

Колонки топливораздаточные серии Nordic Lane соответствуют требованиям ГОСТ 9018-89 и технической документации фирмы-изготовителя.
