Колонки топливораздаточные Нара 41, Нара 42

Назначение

Колонки топливораздаточные ( в дальнейшем - колонки) типа НАРА 41, Нара 42 предназначены для измерения объёма топлива ( бензин, керосин, дизельное топливо ) с вязкостью от 0,55 до 40 мм2/с ( сСт) при выдаче его в топливные баки транспортных ных средств с учетом требований учетно-расчетных операций.

Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 °C до плюс 50 °C и относительной влажности от 30 % до 100% и температуры топлива: от плюс 35°С до минус 40°С для бензина и от плюс 50°С до минус 40°С для дизельного топлива ( или до температуры помутнения или кристаллизации ) и керосина.

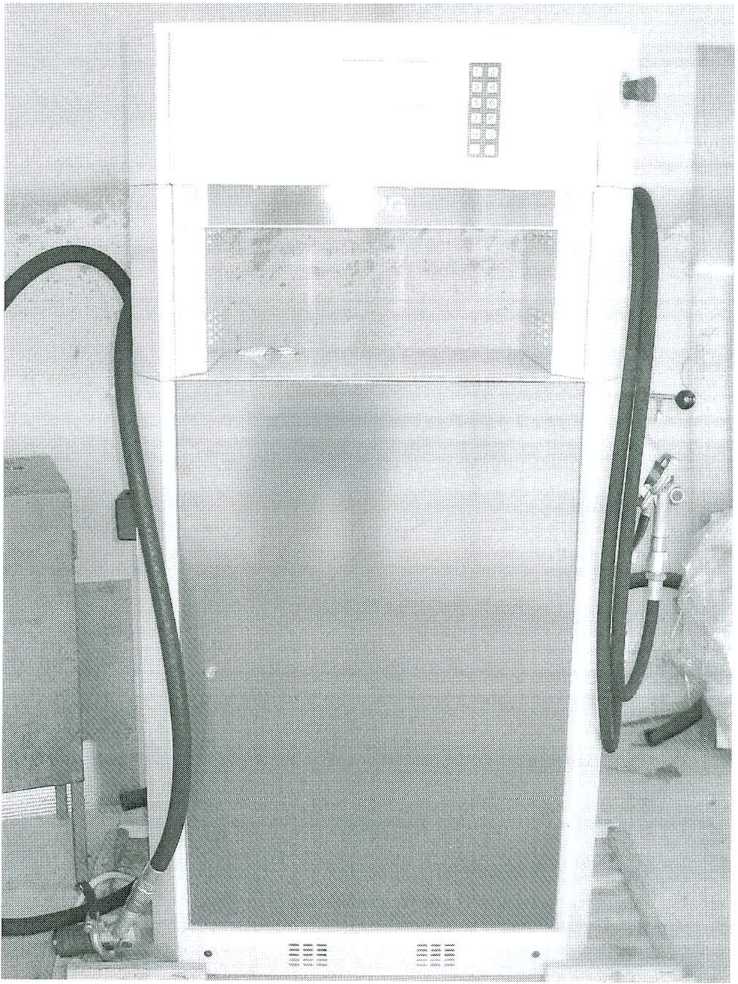

Описание

Колонки типа Нара 41, Нара 42 выпускаются следующих модификаций: 1КЭК-50-0,25-1 "НАРА 41”; 1КЭД-50-0,25-1”НАРА41”; 2КЭК-50-0,25-1 "НАРА 42" и 2КЭ Д-50-0,25-1 "НАРА 42".

Колонки 1КЭК-50-0,25-1"НАРА41" и 1КЭД-50-0,25 " НАРА 41" - одинарные с электроприводом и комбинированным ( К ) или дистанционным ( Д ) управлением. Колонки 2КЭК-50-0,5-2-1 "НАРА 42" и 2КЭД-50-0,25-1 "НАРА 42" - двойные с электроприводом и комбинированным ( К ) или с дистанционным ( Д ) управлением, имеют 2 самостоятельные гидравлические схемы, каждая из которых имеет технические характеристики одинарной колонки и обеспечивает заправку одновременно 2-х транспортных средств одним видом топлива или 2 -х разных видов топлива.

Колонки оснащаются 3-х, 5-ти, 15-ти, 16-ти разрядным блоком отсчетного устройства.

Принцип действия колонок состоит в следующем :

топливо из резервуара через приёмный клапан и фильтр (фильтр грубой очистки 60 мкм и фильтр тонкой очистки - 20 мкм), насосом с газоотделителем или моноблоком ОАО " АЗТ " или моноблоком фирмы " БЕНЕТ " подается в измеритель объёма ПЖ 4 -25 или ПЖ4 -25М и через отсчетное устройство и раздаточный кран поступает в бак транспортного средства.

Колонки осуществляют подачу топлива из хранилища, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором. Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного крана с колонки.

Колонки имеют механический роликовый (несбрасываемый) счетчик суммарного учета.

Колонки модификаций: "НАРА 41", "НАРА 42 " - с насосом и газоотделителем ;

"НАРА 41Б", "НАРА 42Б " - с моноблоком ОАО АЗТ;

"НАРА 42.16.2 " - с моноблоком фирмы " БЕНЕТ " .

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

“Нара 41”

“Нара 42”

Средний срок службы, не менее, лет Средняя наработка на отказ ,ч Категория врывозащищенности

12

7000

2 Exdem IIBT4

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку колонки и на эксплуатационную документацию.

Комплектность

1. Колонка

2. Принадлежности

3. Запасные части

4. Руководство по эксплуатации и формуляр

5. Паспорт на отсчетное устройство, пульт, электродвигатель и на раздаточный кран

-1шт.

-1 комплект

-1 комплект

-по 1 экз.

- по 1экз.

Поверка

Колонки Нара 41, Нара 42 поверяются в соответствии с МИ 1864-88 «Рекомендации ГСИ. Колонки топливораздаточные. Методика поверки» и МИ 2504-98 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки с использованием мерников типа М2р-СШ» Межповерочный интервал - 1 год.

При поверке должны применяться:

при первичной поверке мерники 2-го разряда вместимостью 2, 5, 10, 20, 50 л с основной погрешностью не более ±0,08%

- при периодической поверке мерники 2-го разряда вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

Нормативные документы

ГОСТ 9018-89 « Колонки топливораздаточные. Общие технические условия», Технические условия ОАО «Автозаправочная техника» ТУ 4213-001-03467879-96.

Заключение

Тип колонок «Нара 41», «Нара42» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, включен в действующую государственную поверочную схему и метрологически обеспечен при выпуске из производства и в эксплуатации.
